500 k V線路地線絕緣子更換作業專用工具研制及應用

2017-8-9 來源：南方電網有限責任公司超高壓輸電公司南寧局作者：陶輝映袁震樊長海陸文叁劉寶龍

摘要：為了提高500 k V輸電線路地線絕緣子更換作業的工作效率，基于地線絕緣子連接金具結構分析，研制一種由上聯板雙鉤、省力絲杠、下聯板雙鉤或（地線雙鉤）構成的專用工具。安全性試驗及現場應用效果表明，該專用工具安全可靠、操作便捷，能夠快速實現各類型連接金具地線絕緣子的更換，有效提高了檢修作業的效率。

關鍵詞：輸電線路；地線絕緣子；連接金具；專用工具

500 k V 輸電線路架空地線絕緣子（以下簡稱“地線絕緣子”）用于支持架空線路的地線，由絕緣子和保護間隙兩部分組成。當線路正常運行時，使地線與接地端絕緣；當線路遭受雷擊時，間隙放電，地線通過間隙與接地端導通。

隨著輸電線路運行年限逐年增長，受地線感應電壓及雷擊閃絡等因素影響，地線絕緣子發生自爆、劣值等情況日益增加，地線絕緣子的更換作業量也逐年增加。目前，地線絕緣子更換作業方法復雜，作業工具體積大，重量大，且架空地線支架結構簡單，工具可選擇的承力點少。因此，有必要研制一種輕便、操作簡單、安全可靠的專用工具。

1 現有作業方法及工具存在的問題

目前，地線絕緣子更換作業常用的方法有雙鉤絲杠法、手搖葫蘆法、雙絲杠地線提線法。

1.1 雙鉤絲杠法和手搖葫蘆法

雙鉤絲杠法利用單絲杠兩端的鉤，一端鉤掛在與地線支架連接的 U 型環或纏繞在地線支架的鋼絲繩套內，另一端直接鉤地線。手搖葫蘆法通過手搖葫蘆、鋼絲繩及卸扣配合使用收緊地線，將手搖葫蘆一端鉤掛在與地線支架連接的 U 型環或纏繞在地線支架的鋼絲繩套內，另一端通過鉤連接地線[1]。這兩種方法存在以下缺點：

（1）需要幾種工具一起組合使用，由于各塔型地線連接的金具結構長度不同，所需鋼絲繩長度、卸扣個數不同，安裝費時費力

（2）更換直線小轉角地線絕緣子時，拆除絕緣子后，二聯板受垂向重力作用會豎直懸掛，為方便更換需額外采取固定措施，作業步驟繁雜，且內角側的地線背向塔身向外側偏移，若上承力點是通過纏繞在地線支架鋼絲繩與手搖葫蘆（雙鉤絲杠）連接，支架端處的鋼絲繩有滑出的可能，存在安全隱患；若上承力點選擇與地線支架相連的 U 型環連接，由于聯板的原因，絲杠或葫蘆鏈條的軸線與懸掛金具的重力作用線不在同一直線上，工具在受力時會與金具發生頂壓，在垂直荷載比較大的桿塔上，工具可能會發生彎曲變形，存在安全隱患。

1.2雙絲杠地線提線法

在作業時利用承力支座卡在地線支架背靠背角鋼處，兩端各有一副絲杠通過U型環扣與地線連接，通過左右兩副絲杠平衡收緊將地線提升，使絕緣子處于不受力狀態[2]。該方法使用的工具體積大，工具安裝、操作步驟復雜且費時，尤其當作業桿塔高差較大時，要不斷調整左右絲杠的行程來保持兩端受力平衡，給作業人員的操作帶來一定的難度，對作業人員技能水平要求較高。

2 專用工具設計

2.1 地線絕緣子連接金具結構分析

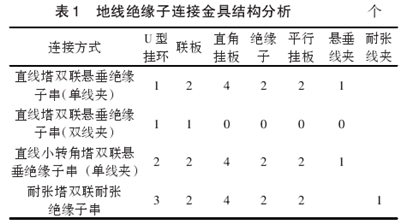

地線絕緣子連接金具主要分直線塔雙聯懸垂絕緣子串（單線夾）、直線塔雙聯懸垂絕緣子串（雙線夾）、直線小轉角塔雙聯懸垂絕緣子串（單線夾）和耐張塔雙聯耐張絕緣子串 4 種連接方式，其結構分析見表1。

由表 1 可知，地線絕緣子連接金具的連接方式不同，但具有相同的結構，可分為雙聯單線夾和雙聯雙線夾兩種類型。其中，雙聯單線夾類連接金具由U型掛環、聯板（L型）、直角掛板、絕緣子、平行掛板、聯板（L型）、懸垂或耐張線夾構成[3]；雙聯雙線夾

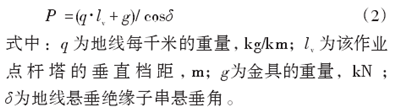

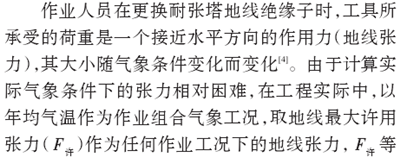

作業人員在更換直線塔地線絕緣子時，工具所承受的荷重主要是地線作用于懸垂線夾處的垂直荷重與金具重量[5]。由于直線小轉角塔地線掛點至線夾的連線與重力垂線有一定的角度（δ < 45°），作業時工具所承受的荷重是垂直分量（地線作用于懸垂線夾處的垂直荷重與金具重量之和）與水平分量的合力，其計算公式如下：

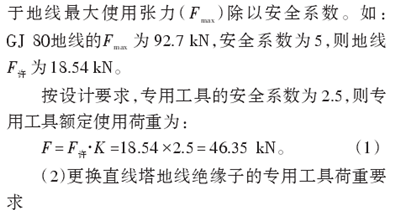

工具的最大荷重只有在最大垂直檔距和地線懸垂絕緣子串最大風偏角（δ = 45 °）時才會出現，但在實際運行中，以上兩種情況不會同時出現，因此，工具的最大荷重對于任何停、帶電作業條件都是安全的。如：GJ - 80 地線每千米重量為 630kg/km ，最大垂直檔距為 1 500 m，金具重量為 0.6kN，為45°，則工具承受的最大荷重Pmax為14.22 kN。按設計要求，專用工具的安全系數為2.5，則專用工具額定使用荷重為：

2.2.3 專用工具操作要求

專用工具應具備體積小、重量輕等特點，要便于作業人員傳遞或攜帶。工具選擇的承力點要穩固且便于裝、拆，保證只需1名作業人員就能獨立完成安裝；在作業中轉移地線絕緣子承力時，省力絲杠搖柄長度要適中，作業人員通過單手能輕松控制絲杠緊、松，實現工具承力與地線絕緣子承力狀態的轉移。

2.3 專用工具結構設計

基于地線絕緣子連接金具結構特點，本文設計的專用工具由上聯板雙鉤、省力絲杠、下聯板雙鉤（或地線雙鉤）構成，其上承力點選擇由上聯板雙鉤掛套在上聯板（L 型）中心孔兩側等邊斜腰腰邊上。

更換雙聯單線夾連接金具結構的地線絕緣子時，下承力點選擇由下聯板雙鉤鉤套在下聯板（L型）中心孔兩側等邊斜腰腰邊上；更換雙聯雙線夾連接金具結構的地線絕緣子時，下承力點選擇由地線雙鉤鉤套在地線上，專用工具安裝示意圖分別如圖 1、圖 2所示。

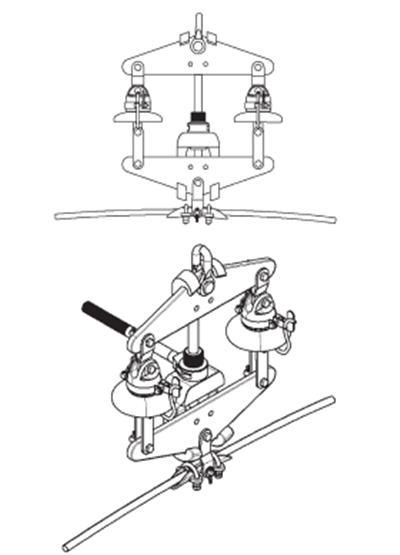

圖1 更換雙聯單線夾類地線絕緣子專用工具安裝示意圖

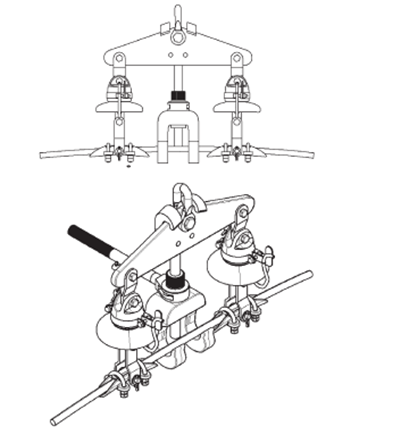

圖2 更換雙聯雙線夾地線絕緣子專用工具安裝示意圖

3 作業步驟

地線絕緣子按連接金具結構類型分雙聯單線夾和雙聯雙線夾，作業中主要的區別在于安裝時提吊點的選取不同，使用專用工具更換地線絕緣子的主要作業步驟如下：

（1）塔上作業人員攜帶傳遞繩、滑車登塔至地線支架合適位置后系好安全帶，并掛好滑車（塔上作業人員在未裝設接地線或個人保安地線前，應保持人體裸露部分與絕緣架空地線不小于0.4 m安全距離[6]）；

（2）地面作業人員傳遞接地線或個人保安線、絕緣手套、專用工具至滑車掛點處；

（3）塔上作業人員裝設接地線或個人保安線，確保接觸良好，連接可靠；

（4）塔上作業人員安裝專用工具，安裝時先將該工具上聯板雙鉤掛套在上聯板（L型）中心孔兩側等邊斜腰腰邊上，再根據地線絕緣子連接金具結構長度，調整絲杠長度，將下雙鉤鉤套在合適的起吊承力點上；

（5）塔上作業人員收緊絲杠，將地線絕緣子承力轉移至專用工具上，檢查專用工具受力狀態良好，拆除舊絕緣子，安裝新絕緣子；

（6）塔上作業人員檢查、確認更換后的新絕緣子受力良好、銷釘安裝到位，拆除專用工具；

（7）人員下塔，檢查塔上無遺留物，作業終結。

4 專用工具安全性試驗及應用優越性分析

4.1 專用工具安全性試驗分析

根據專用工具結構設計圖紙，委托廠家進行成品加工制作。在 2.5 倍允許工作荷載下進行 10 min靜負荷試驗，專用工具各部位無裂紋、變形及卡澀現象，絲杠收放靈活，符合設計要求。4.2 專用工具應用優越性分析專用工具重量為 5 kg，最大長度為 650 mm，結構緊湊、安裝及操作便捷，省力絲杠收放靈活?，F(xiàn)場實踐應用表明，專用工具具有以下優越性：

（1）能實現 500 k V 輸電線路直線塔（含小轉角）、耐張塔絕緣架空地線采用雙聯連接金具結構地線絕緣子的更換作業，通用性強；

（2）專用工具選擇上聯板（L 型）、下聯板（L 型）或地線作為承力點，縮短了工具結構尺寸，減小了工具體積與重量，上承力點選擇由上聯板雙鉤掛套在上聯板（L 型）中心孔兩側等邊斜腰腰邊上，受力性能更優；

（3）專用工具安裝、操作便捷，搖柄可單手操作實現地線絕緣子承力的轉移，有效減輕作業人員勞動強度，提高作業效率。

5 結語

基于地線絕緣子連接金具的結構特點，研制出適用于雙聯連接金具結構地線絕緣子更換作業的專用工具?，F(xiàn)場實踐與應用證明，使用專用工具更換地線絕緣子，能有效縮短作業時間，減輕作業人

員勞動強度，降低作業風險，提高檢修作業效率，適應于多種停電、帶電作業。

參考文獻：

[1] 關漢超，羅騁，張孝祖，等輸電線路架空地線提線器[C].第四屆全國架空輸電線路技術交流研討會論文集，2014.

[2] 侯飛，劉文恒.500 k V 輸電線路架空地線提線器的研制及應用[J].內蒙古電力技術，2012，30（1）：48-51.

[3] 董吉諤.電力金具手冊[M].北京：中國電力出版社，2010

[4] 孟遂民，孔偉.架空輸電線路設計[M].北京：中國電力出版社，2007.

[5] 李如虎.帶電作業實用力學[M].北京：中國電力出版社，2011.

[6] Q/CSG 51001—2015，中國南方電網有限責任公司電力安全工作規程[S].
