簡易花盤角鐵式車床夾具的設計與應用
2016-12-30 來源：秦嶺特種電氣有限責任公司 作者：陳繼昌
摘要：本文介紹了一種簡易花盤角鐵式車床夾具，該夾具采用雞心卡箍的壓緊方式，該夾具結構簡單、外形輪廓小、制造容易且操作方便。
1. 問題的提出
某產品零件彎管接頭是鍛件毛坯，頭部M10—6h外螺紋和φ 8mm環形槽如圖1所示。以往z工該螺紋是在車床上通過四爪單動卡盤找正后，車螺紋和環形槽，既費時又費力，加工位置精度不穩定，需要經驗豐富的老師傅來完成，這種情況制約了生產周期和產能的提升。為解決生產中這一瓶頸問題，設計了一套車床夾具，以完成外螺紋和環形槽的加工。
2. 車床夾具的結構及工作原理
彎管接頭車外螺紋和環形槽， 常采用花盤角鐵式車床夾具，采用的壓緊方式為兩邊壓板壓緊，使夾具體輪廓尺寸變大，制造需要專業工裝廠生產，且生產周期長，難以滿足生產需要。在這種情況下，大膽采用磨床夾緊工具雞心卡箍，使夾具體輪廓尺寸明顯變小，制造容易，一般機加車間均能制造，解決了生產需要。

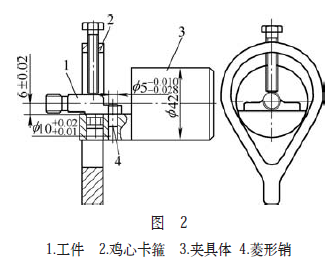

簡易花盤角鐵式車床夾具如圖2所示，夾具體是在φ 42mm圓柱體銑一臺階，保證臺階面與圓柱體中心偏離（6±0.02）mm，符合零件底面與螺紋中心的要求； 再以φ 5 －0.010－0.028mm菱形銷及φ 1 0 +0.02+0.01m m 孔與彎管接頭中φ10 －0－0.025mm及φ5mm孔定位，其中彎管接頭3個φ 5mm孔中用于定位的φ 5mm孔按φ 5+0.05+0 mm加工；最后用雞心卡箍將彎管接頭壓緊在夾具體臺階面上， 車M10—6h外螺紋和φ 8mm環形槽，使其尺寸符合圖樣要求。
3. 結語
該車床夾具結構簡單、制造成本低且使用效果好，降低了對操作人員的技術要求，對其他類似零件的生產具有借鑒作用。
