淺析數控車床加工異形螺紋的方法
2016-12-29 來源：泰州技師學院 作者：程林林
摘 要:主要討論了在數控車床上加工螺紋的方法。螺紋是數控車削加工中常見的加工內容,也是各類數控技能競賽中必考內容。本文就FANUC -0i TC 系統數控車床加工螺紋的方法進行比較,對各自的加工特點以及特殊用法舉例進行了詳細的說明。
關鍵詞;數控車床 異形螺紋 數控競賽 “∞ ”油槽
1.前言
目前,在數控機床上加工螺紋已成為大的趨勢,在數控機床上加工螺紋不僅效率高而且精度高。在各類數控競賽中,對于螺紋的考核也是重點內容,這無疑要求參賽學生熟練掌握螺紋的加工方法,如果能夠正確選取螺紋的加工方法,使用指令得當,參數設置合理,那么就很容易的加工出正確的螺紋。
2. 螺紋加工的三種指令編程格式
2. 1 方法一:單行程螺紋切削指令G32
指令格式:G32 X_ Z_ F_ Q_ 式中:X、Z:螺紋終點坐標;
F:螺紋導程;

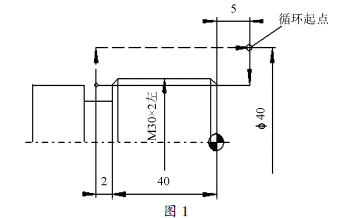

Q:螺紋起始角度。軌跡:如圖1 所示
2. 2 方法二:螺紋固定循環指令G92
指令格式:G92 X(U)_ Z(W)_ R_ F_ 式中:X、Z:絕對值編程時,為螺紋終點在工件坐標系下的坐標;增量值編程時,為螺紋終點相對于循環起點的有向距離。
R:螺紋起點與螺紋終點的半徑差;
F:螺紋導程。軌跡:如圖1 所示。
2. 3 方法三:螺紋切削復合循環指令G76
指令格式:G76 P(m)(r)(a) Q(Δdmin) R(d)G76 X(u) Z(w) R(i) P(k) Q(Δd) F(L) 式中:m:精加工重復次數;
r:倒角量;
a:刀尖角度;
△dmin:最小切深;
u、w:螺紋終點坐標;
i:螺紋的半徑差;
k:螺紋高;
Δd:第一切削深度(用半徑值來指定);

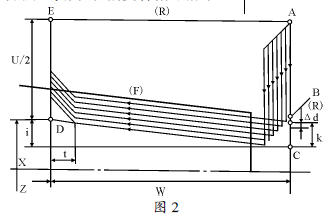

L:螺距。軌跡:如圖2 所示。
3.螺紋指令特殊應用舉例

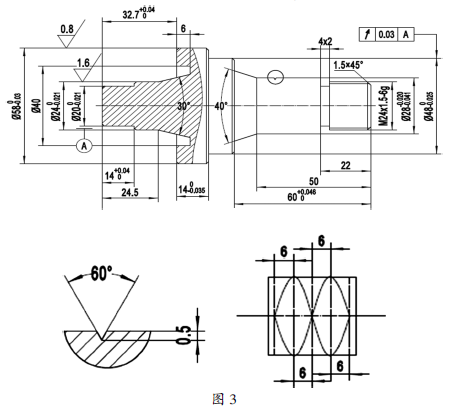

在很多軸套類零件中需要加工“∞ ” 油槽,實現潤滑作用,“∞ ”油槽也成為數控技能競賽中的一個考點。下面向大家介紹一種利用G32 指令加工外“∞ ”油槽的方法。工件如圖所示:
O0002;
G98 M03 S80;
T0202;
G00 X40 Z -24;
G32 X27 F24;
G32 Z -48 F24;
G32 Z -24 F24;
G32 X40 F24;
M30;
4.結語
實踐證明,實例中的螺紋加工方法完全可以在FANUC -0i TC 系統數控車床上加工出來。只要掌握三種螺紋加工的方法,理解其加工特點,做到舉一反三,就可以輕松應對不同螺紋的加工。結合宏程序的靈活應用,可以實現多種異形螺紋的加工,解決在數控競賽中出現的難題,提高選手的得分能力。通過本文介紹的三種螺紋加工的方法,使筆者對數控車床加工螺紋有了更深的理解和提高,激發了筆者在數控加工道路上不斷進取的信心。
