鈑金機床零件放不進料箱的解決方案
2014-3-23 來源：南京東岱軟件 作者：-
先進的機床加工技術是現代制造業的基礎.對有料箱的鈑金機床而言(鈑金數控沖床,鈑金數控激光),加工出來的零件放不進料箱是比較頭疼的.如果一個零件已經沖下(或切割下),但因?yàn)榉挪贿M(jìn)料箱而移位與板材發生了重疊.對沖床輕則會打壞模具,重則會損壞機床整個沖壓傳動軸,而對激光機床會因?yàn)榍懈畈煌笍亩鴮?dǎo)致板材的浪費.為此我們南京東岱軟件技術有限公司聯合英國VERO集團給出了零件放不進料箱的解決方案.
料箱是屬于鈑金加工機床的一個卸料裝置.不同品牌的機床其料箱的設計方式也可能不一樣. 料箱在機床上面為板材卸料時對零件的尺寸是有要求的.必須要求零件的外包圍尺寸小于料箱的長寬尺寸.而同一個機床上面,有可能會有2至3個料箱.主要是用來放置各種尺寸的零件.如圖(1)為意大利Euromac機床的料箱.
圖(1)Euromac機床料箱
鈑金行業有很多企業對鈑金件的要求很高.不允許零件上的周邊輪廓有任何的毛刺.激光加工是可以實現這樣的要求的.但沖床,必須要留微連接.那么這樣就會有毛刺.沖床的卸料裝置料箱可以解決了毛刺這個問題.因?yàn)樗前颜麄€零件都沖下來,不留任何的微連接.然后打開料箱門使零件掉進料箱里,從而完成卸料.但在實際的作業中,往往零件是掉不進料箱的.產生這一現象的原因,主要是因?yàn)闆_壓最后一刀時零件的質點不在料箱的區域里.那如何解決這個問題呢?我們就以英國VERO集團旗下的Radan軟件來說明.
Radan軟件在對零件卸料方面的操作極為的方便.加載成功后,如圖(2)所示.其中紅色的網格狀為機床上的料箱區域.十字符號為機床沖壓完零件的最后一刀的沖頭位置.此時的料箱區域不是覆蓋整個零件.有可能這個零件會掉不進料箱里.這個問題主要是因?yàn)闄C(jī)床的料箱位置和沖頭位置的距離是固定的.如果最后一刀的沖壓用的是多子模具,那么有可能零件的質點離料箱的區域會更遠.

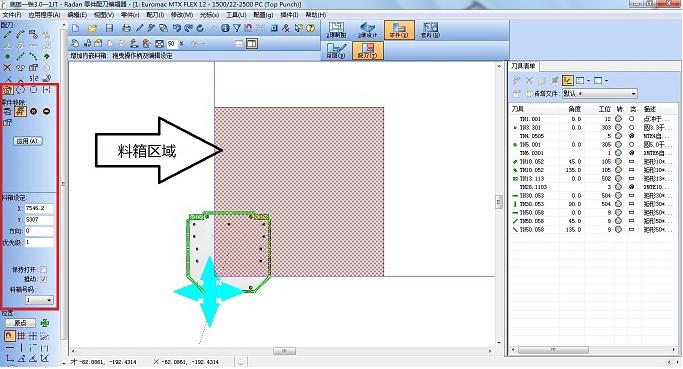

圖(2)Radan軟件加載料箱
如果料箱在打開前,料箱的的區域覆蓋整個零件的話,那么零件肯定會掉進料箱里.既然沖頭和料箱的機械位置是固定的.為了達到卸料的目的,那么我們的思路是,在沖壓完最后一刀,整個板材帶著需要卸料的零件一起移動.將需要卸料的零件移動至料箱的區域即可解決這個問題.如圖(3)將料箱區域里的”推動”給選擇上.然后用鼠標拖動十字符號.使料箱區域覆蓋整個零件,保存即可.

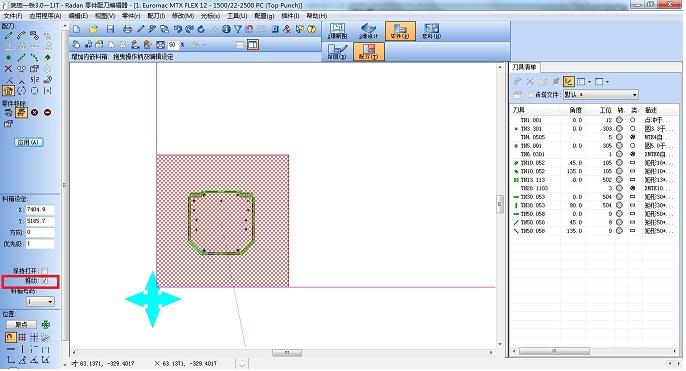

圖(3)Radan軟件加載料箱移位后
結束語
本文通過一個簡單的實例來說明零件放不進料箱的解決方案,無論是鈑金沖床還是鈑金激光若有料箱的卸料裝置都可以使用本方案,產生的移動代碼為機床的快速移動(G00).本方案操作簡單,生產安全.大大的提高了您的編程效率和生產能力。
