立式數控機床主軸熱態精度檢測
2014-1-15 來源：數控機床市場網 作者：馬曉波 仇健
摘要: 利用電容式位移傳感器和電阻式溫度傳感器對立式數控機床主軸進行高精度測量，試驗獲取主軸端徑向和軸向熱位移，以及主軸系統熱敏感位置的溫升。對于機械式主軸，主軸前后軸承和減速器因高速滾動摩擦發熱，使得主軸的發熱量很大，造成的熱變形會嚴重影響機床的加工精度。對于結構穩定、技術成熟的數控機床，提高數控機床的熱態精度最有效的措施是改進機床的主軸潤滑方式或者對主軸軸承進行強制冷卻。
關鍵詞: 主軸溫度場;主軸熱誤差;熱穩定時間;熱態精度
1 引言
數控機床的精度通常分為幾何精度、位置精度和工作精度。幾何精度和位置精度可概括為機床的靜態精度，靜態精度只能在一定的程度上反映機床的加工精度。除此之外，機床的精度還主要有動態精度，是指機床在外載荷、溫升及振動等工作狀態作用下的精度。而其中對動態精度影響最為嚴重的是機床生熱造成的熱態精度。
溫升是評定機床主軸的一項重要性能指標，綜合反映了主軸的設計、制造水平和材料質量。主軸系統的溫升，通常是指在無外加載荷和無外部熱源影響的條件下的典型區域溫度與環境溫度的差值。通常用主軸前軸承的外圈作為測量系統溫升的典型區域。系統的溫升越高，零配件的熱變形越大，引起精度喪失的可能性越大，系統的熱態特性就越差。
2 試驗條件
使用 API 主軸誤差測試分析儀，測量范圍 0. 1－0. 8mm，測量頻率10s/s，分辨率0. 1μm，可測量的最大主軸轉速為 60000r/min。在 5 個自由度(X軸、Y 軸和 Z 軸漂移、X 軸和 Y 軸傾斜)上測量和分析主軸誤差的短期和長期變化，并配備 20 個帶磁性底座的熱傳感器以及計算機輔助軟件，可以描述主軸的溫度及變形狀況。溫度測量除使用主軸動態誤差分析儀自帶的溫度傳感器外，還輔以紅外熱像儀進行溫度場測試。利用紅外熱成像原理可測量 －40— +120℃范圍內的溫度變化，近焦距 ＜0. 3m，精度 ±2Co或讀數的 ±2%，采樣頻率 1Hz。
機床主軸在運轉過程中主軸軸承、電機等由于摩擦而生熱，尤其是高速主軸，其溫升更快、更高。主軸裝配體部件在溫度升高過程中會出現熱變形現象，不對稱熱變形將導致主軸系統精度降低，具體表現為主軸沿軸向的伸長和主軸沿徑向的彎曲變形。研究表明，影響高速機床加工精度的主要因素之一是熱誤差，在用現代機床加工零件的制造誤差中，機床熱變形所引起的制造誤差可占總誤差的 50%，在精密加工中熱誤差約占機床總誤差的 40%—70%。而主軸系統的熱變形誤差又是引起機床熱變形誤差的重要因素。因此，主軸系統的熱特性分析與設計對機床精度的保證至關重要，是高速高精度機床必須要考慮的關鍵技術之一。
3 主軸熱態精度測試
主軸溫升和熱變形實驗包括空載溫升試驗和熱變形測試試驗。空載溫升試驗用來檢驗空運轉情況下軸承的溫度與溫升，評定機床主軸系統的溫度場分布。主要目的是檢驗裝配質量，實現軸承的充分磨合和潤滑。溫升試驗使主軸在額定電壓額定轉速和額定功率下連續空載運行，直至主軸和部分溫度達到實際熱穩定狀態。主軸熱態誤差測試使用API 主軸誤差分析儀，型號 SPN-500，主軸轉速3000rpm，每 10s 采集一次，總采樣點 1797 個。利用FLIＲ 熱成像儀，可以采集到機床主軸系統的溫度變化及分布數據，了解及掌握機床在運轉過程中主軸系統的實際工況，如熱平衡時間、主軸系統不同時刻在各方向的變形量等信息，對主軸系統的優化設計和動態補償提供了基礎數據支撐。
測試在生產車間進行，室溫 28 －32℃。機床在冷態下開始試驗，為了得到良好的測試數據，試驗前機床超過 12h 之內處于空閑狀態，可保證機床測試初始條件良好，試驗時不準中途停車。該試驗機床主軸最高轉速范圍為 5000 －6000r/min，在安裝檢棒以后，為了保證機床在高速運行時的絕對安全，在進行主軸箱溫升及主軸系統熱變形試驗時，采用3000r/min 的轉速進行溫升及熱變形試驗。主軸熱變形測試時間從上午8:30 到中午12:30，共4 個小時。
4 機床主軸熱態精度分析
(1)主軸瞬態溫度場
使用 FLIＲ 紅外熱像儀對測試部位進行測量時，需確定被測物體的發射率、反射溫度、測量距離和環境的相對濕度。由于紅外熱像儀對被測物體表面的反射率等較敏感，因此需在關鍵點處貼上膠布，降低表面反射率，同時可以使表面反射率具有一致性，提高測試精度。

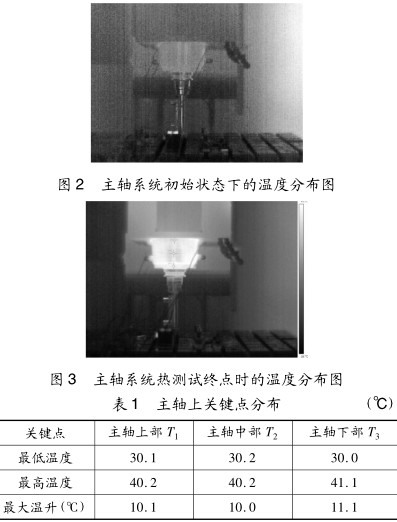

除利用溫度傳感器對敏感位置進行溫升測試外，輔以紅外熱像儀對空運轉試驗進行溫度場采集，可有效了解溫度分布狀況以及主要熱源的熱平衡狀況。瞬態溫度場關注系統的溫度隨時間變化情況，圖 3 和圖4 分別為測試開始和結束時的主軸溫度分布情況，圖中十字點為關鍵點布置位置。表 1 為主軸上關鍵點位置分布匯總，其中溫度測點共計3 個。

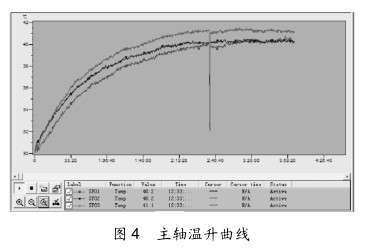

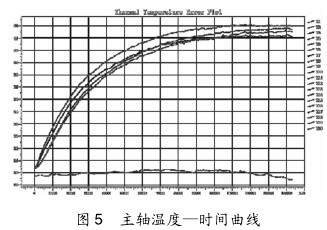

整個試驗過程中主軸上主要關鍵點的溫度隨時間變化情況見圖 5。從圖中曲線的走勢看，主軸系統在開始的一個小時的時間里溫度上升較快，接下來的一個小時里溫升較緩和，然后趨于穩定狀態。
由溫升曲線可知，在主軸以 3000r/min 連續運轉 4 個小時期間，主軸軸端的溫升較為一致，主軸溫升較快，最大溫升大概 10℃左右。
圖 7 是溫度傳感器的溫度—時間曲線，圖中最下部的曲線表示環境溫度，由圖中溫度測點 1—5 溫度—時間變化曲線可見，溫升趨勢明顯，并且不同測點具有相同的變化趨勢。主軸溫升和熱變形在經過2 h 10 min 后基本達到熱穩定，與中小機床一般 4 h的平均熱平衡時間相比，被測機床更快達到熱穩定，機床的熱態性能優異。另外，與熱像儀測試獲得的溫升曲線比較發現，兩種溫度測量方式得到的結果一致。
(2)主軸熱變形
測試時，機床主軸安裝一熱敏感較低的檢棒，熱變形測試時每隔 10s 采集一次數據。主軸熱變形試驗數據受檢棒本身精度及檢棒和機床主軸連接后的裝配精度影響很大，檢棒與主軸連接后，其隨主軸旋轉的跳動(包括徑向跳動和端跳)越小，測試結果的精度越高;反之則會降低測試精度。
主軸熱變形測試使用 API 主軸誤差測試和分析系統，系統自帶溫度傳感器。在整個測試過程中，主軸在 X 方向的熱變形分別為:近主軸端 0. 0036mm，遠主軸端 0. 0056mm;在 Y 方向的熱變形為:近主軸端 0. 0250mm，遠主軸端 0. 0280mm;主軸最大伸長為 0. 0564mm。

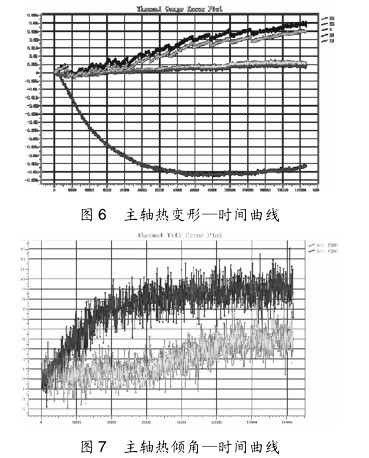

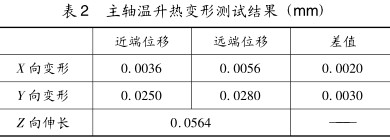

圖 6 為主軸熱變形—時間關系曲線，圖 7 為主軸熱傾角—時間曲線，表 2 為主軸熱變形測試結果匯總。從圖 6 不難看出，機床主軸的熱變形量很小，并且機床整體熱變形在 X 向較小，在 Y 向和 Z 向相對較大，說明此種結構機床在 X 軸向具有相對熱對稱結構，可以較好地平衡掉加工誤差;而 Y 方向和 Z方向是誤差的敏感方向，在機床設計中應注意改善結構，優先考慮對稱布局，并且可通過加大熱敏感方向的通風、冷卻來達到抑制目的。此外，也可在熱敏感方向布置熱源，通過熱平衡方法達到變形的抵消。
根據試驗結果，本機床在主軸以 3000r/min 運轉時，近 4 個小時的熱變形測試過程中，主軸在 X和 Y 兩個方向的熱變形并不很明顯。在 Z 軸方向熱變形較大，且變化率較快，應給予足夠的重視。在2 小時左右主軸系統達到熱平衡。
綜上，由于被測機床的結構穩定，熱態結構合理，可保留機床的設計結構，在不增加外部補償?shù)却胧┑臈l件下，通過改善機床主軸的潤滑方式或增加主軸軸承等主要發熱體的冷卻強度，可有效地改善機床的熱態性能，從而提高機床的工作精度。
5 結語
(1)通過試驗方法獲得加工車間立式數控機床的溫度場、溫升和熱變形狀況，被測機床超過 2 小時即可達到熱平衡，與中小機床一般 4 小時的熱平衡時間相比，被測機床更快達到熱穩定，并且熱變形量極小，機床的熱態性能優異。
(2)機床的軸向熱伸長較徑向熱變形更大，提高軸向熱態精度是提高該機床工作精度的主要目標。
(3)通過改善機床主軸的潤滑方式或增加主軸軸承等主要發熱體的冷卻強度，可有效改善機床的熱態性能，從而提高機床的工作精度。
