在鏜床上車削閥體、閘板楔斜面
2022-12-6 來源：蓬萊水城鑄石管道閥門廠 作者： 矯永臣
在實際生產中，閥體、閘板楔的5°斜面通常做斜面胎具，每種規格都要一個5°斜面胎。斜面胎生產周期長，加工成本高，而且需有專人管理。在鏜床上車削閥體、閘板楔斜面，就能很好地克服以上缺陷。
以PN1.0 DN300 鑄石閥門閥體為例 ， 如圖1所示。首先領取合格的DN300閥體，在平臺上進行劃線，工件主視圖右端朝下，平放用三塊墊鐵墊好，按照兩條導向筋找平找直四點，誤差不得大于0.5mm，劃兩條筋中心線、腰線，劃110mm尺寸線和352mm尺寸線。

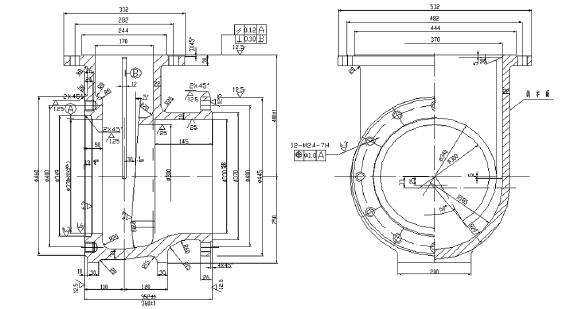

圖1 閥體
工件立放：按照兩條導向筋找平找直，同時照顧Φ330mm孔和Φ330mm孔對稱，劃尺寸線和檢查線及400mm尺寸線。工件側放：照顧Φ445mm外圓及370mm中心線對稱，然后在車床車出口端法蘭外圓445mm，端面保證厚度26mm，刀檢內孔Φ330mm和Φ300mm，保證尺寸352mm110mm=242mm，翻個車另一端面，Φ330mm孔及止口Φ349mm×18mm，留1mm余量。
按照側視圖任意一側兩端適當位置，點焊好兩塊200mm×70mm×40mm的Q235A鋼板，在鏜床上按閥體中心線、腰線找正后鏜平基準，以基準面為基準，工件側放，閥體5°斜面沖向鏜床頭，先車好閥體上閥座孔349mm×19mm，然后轉動工作臺面5°插上定位銷并鎖好，如圖2所示，就可對閥體5°斜面進行車削了。

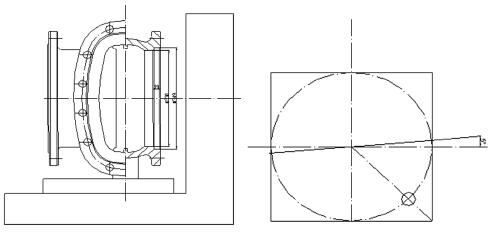

圖 2
閘板楔經過精加工平面后，固定在鏜床彎板上，轉動工作臺面插上定位銷，就可對閘板楔5°斜面進行車削了。由于定位銷為園柱銷每次5°角誤差很小。
因為閥體閥座孔與斜面一刀活，5°斜面角度一致，閘板楔與閥體斜面穩合度好，閥門密封性好。閥門試壓成功率達98％以上，閥門互換性達65％以上，而且還可以節省大量的鋼材，達到環保的目的，效果非常顯著，特別適合維修或檢修閥門用。
