TPX6111B 臥式銑鏜床主軸孔加工工藝研究
2020-11-11 來源：沈陽優尼斯智能裝備有限公司 作者：崔 瑤
摘要: 本文是基于 TPX6111B 普通臥式銑鏜床主軸孔加工工藝方法，總結了此類銑鏜床的兩種工藝技巧，并結合介紹我廠多年的生產經驗，簡述了工藝特點。
關鍵詞: 銑鏜床; 主軸箱; 加工工藝
TPX6111B 普通臥式銑鏜床是我廠多年來的經典產品。主軸箱的加工過程和工藝是鏜床生產制造過程中較為重要的環節。在鏜床的使用過程中，鏜軸回轉軸線和平旋盤回轉軸線的同軸度，這項精度是平旋盤和鏜軸的重要精度，其直接影響到鏜床的加工精度。
由于此類型鏜床是配有固定平旋盤結構的鏜床，并且還使用了三層主軸組結構，所以在主軸箱前部會有“低頭”現象。再加之平旋盤主軸架在Ⅰ墻和Ⅱ墻上，而鏜軸架在Ⅰ墻和Ⅳ墻上，進而加重了這種不平衡現象。

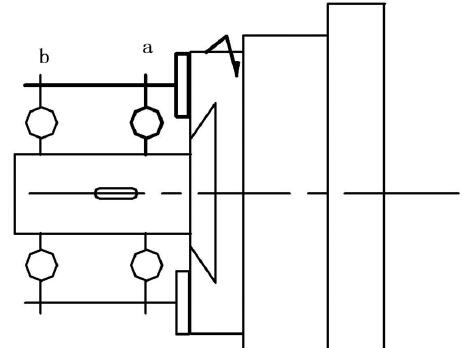

圖 1 鏜軸回轉軸線和平旋盤回轉軸線的同軸度簡圖
1 、同軸度檢驗方法及要求
根據出廠要求，鏜軸回轉軸線和平旋盤回轉軸線的同軸度檢查兩處，見圖 1，一處在靠近平旋盤端面處; 另一處在距平旋盤端面 300mm 處。檢驗方法是指示器( 即千分表) 固定在平旋盤上，其測頭分別觸及靠近平旋盤端面和距平旋盤端面 300mm處的鏜軸上，旋轉平旋盤進行檢驗。a 處、b 處誤差分別計算，誤差以指示器讀數的最大差值之半計，允差見下表。

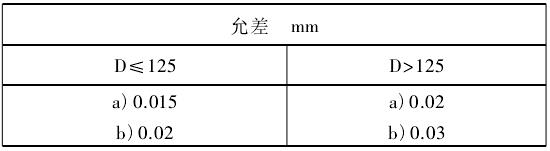

允許公差范圍表
2、 加工工藝方法
根據結構的原理在箱體加工過程中需要將主軸一個支撐點做偏心處理以保證主軸箱完成裝配后主軸與平旋盤同軸度。以下為相同機型主軸孔加工時偏心處理過程，其偏心位置、偏心方向、偏心量
、尤其是加工方法有很大的差別。
( 1) 偏心方式一，見圖 2，偏心量-0．01 至-0．03。偏心方式一是將Ⅱ墻人為向內下方壓，為得使平旋盤主軸向上微量翹起來抵消平旋盤重力。

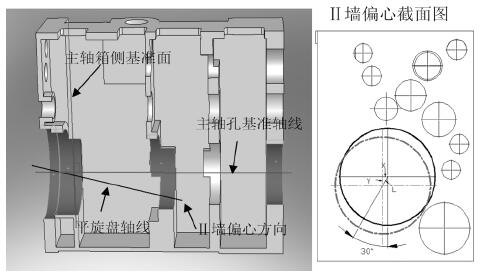

圖 2 偏心方式一
( 2) 偏心方式二，見圖 3、偏心量-0．035 至-0．045。此方法是將Ⅳ墻向外上方人為偏心，使鏜軸適當傾斜來順應平旋盤重力的影響，實現同軸。

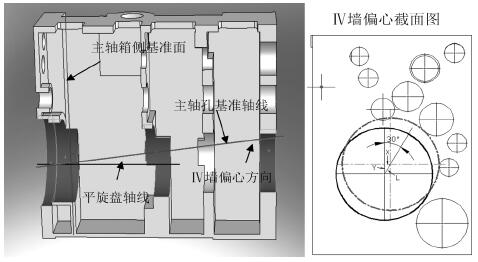

圖 3 偏心方式二
3 、結論
此兩種方法都是較為成熟的補償方式，是經過多年經驗總結出來數據。以上為兩種主軸孔加工方案，理論結果是一致的實現孔的偏心，只是位置不同而已。實際的加工過程是值得研究的。偏心方法一的核心思想是通過Ⅱ墻來壓平旋盤主軸實現偏心; 偏心方法二的核心思想是通過平旋盤主軸配作第三孔偏。最后，希望本文能對讀者在鏜床主軸箱加工過程中有所啟發。
