國產數控機床和數控系統在航空制造領域應用示范（四）

2020-4-28 來源：武漢華中數控作者：-

航空工業是機床行業的高端用戶，對數控機床的需求特點是大型、復合、精密及多軸聯動等，并且要求數控機床具有高剛性、高精度、高效率。

航空制造設備領域隨著飛機需求量的劇增以及新型飛機的跨代發展而不斷發展。新一代飛機朝著輕質化、高可靠性、長壽命、高隱身性、多構型、快速響應及低成本制造等方向發展，大量新材料、新結構、新技術不斷出現。對數控機床和數控系統的要求越來越高。

新型戰斗機

大型運輸機

目前，國內航空制造企業所使用的中高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航空領域的制造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控系統在航空制造領域的應用示范，使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。武漢華中數控股份有限公司、北京工研精機股份有限公司、濟南二機床集團、四川普什寧江機床有限公司、航空制造企業緊密合作，已經取得了很好成績。

應用案例1：

華中數控與北京工研精機股份有限公司合作生產的五軸加工中心應用于航空制造領域

武漢華中數控股份有限公司（以下簡稱華中數控）與北京工研精機股份有限公司緊密合作，針對航空裝備關鍵零件的數控加工需求，批量生產多種型號的五軸加工中心，全部配置華中數控HNC-848D高性能數控系統。目前，雙方合作生產的五軸加工中心已經形成批量銷售，全部用于航空裝備制造領域重點企業的數控加工。

一、μ1000/5ST-400V立式五軸加工中心

1、機床主要特點：

μ1000/5ST-400V立式五軸加工中心具有一次裝夾完成銑、鉆、鏜、鉸、攻絲多工藝復雜曲面零件加工能力，特別適合于航空裝備制造等行業加工需求。

機床主要特點：

主軸單元采用電主軸技術，擺動A軸雙力矩電機驅動，高強度基礎件，前后床身整體鑄造，適用于復雜零件五軸五面加工。五軸RTCP功能，主軸最高轉速20000r/min，工作臺φ400mm，X/Y/Z軸行程1000/560/510mm，C軸任意360°，A軸擺動-30°～+110°，X/Y/Z快移速度36/36/36m/min，定位精度0.006mm，重復定位精度0.004mm。

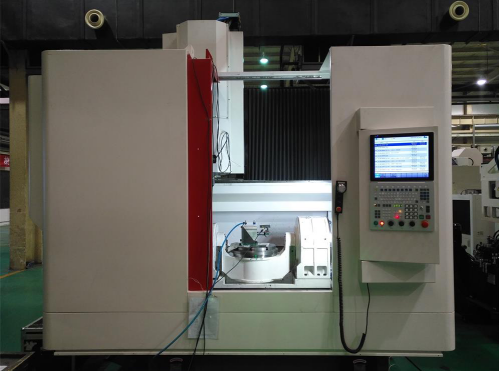

µ1000/5ST-400V五軸立式加工中心

2、數控系統解決方案

HNC-848D數控系統

1）數控系統主要功能

µ1000/5ST-400V五軸立式加工中心主要應用華中HNC-848D數控系統的五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、在線刀具測量和工件測量、空間誤差補償、熱誤差補償和全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

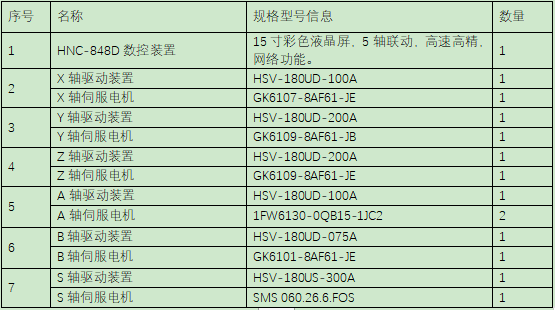

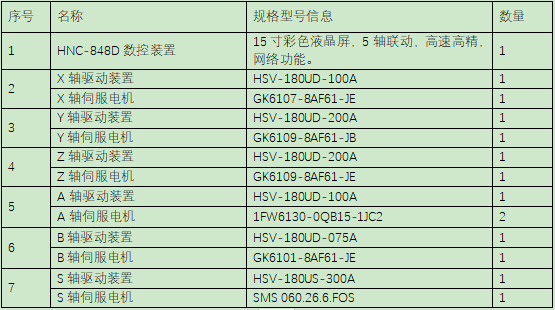

2）數控系統裝置、伺服驅動和電機配置清單

3、應用效果

配套華中數控HNC-848D高性能數控系統的µ1000/5ST-400V五軸立式加工中心，已經在某重點航空裝備制造企業批量應用，主要用于精密結構件的高效、高精加工，滿足用戶加工需求。

用于航空裝備精密結構件加工

二、μ2000/5SS-800H臥式五軸加工中心

1、機床特點

μ2000/5SS-800H加工中心配置華中HNC-848C型高性能數控系統。具有一次裝夾完成銑、鉆、鏜、鉸、攻絲多工藝復雜曲面零件加工能力，特別適合于航空、航天裝備復雜結構件加工。

機床主要特點：

主軸單元采用電主軸技術，擺動A軸雙力矩電機驅動，高強度基礎件，前后床身整體鑄造，回轉工作臺采用高精度的蝸輪蝸桿結構，適用于復雜零件五軸五面加工。五軸RTCP功能，主軸最高轉速8000r/min，工作臺800x800mm，X/Y/Z軸行程1400/1000/1400mm，C軸任意360°，B軸擺動-30°～+90°，X/Y/Z快移速度32/24/24m/min，定位精度0.02mm，重復定位精度0.01mm。

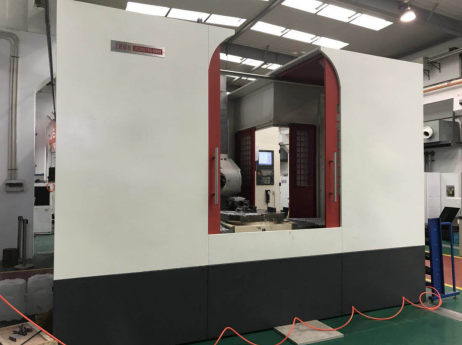

µ2000/5SS-800五軸臥式加工中心

2、數控系統解決方案

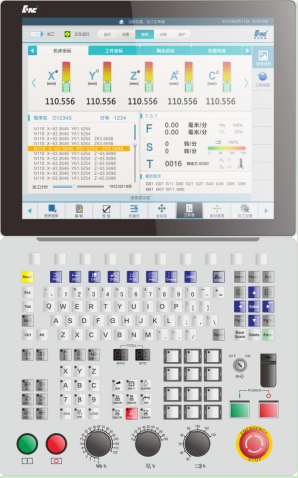

HNC-848C數控系統

1）數控系統主要功能

北京工研精機股份有限公司µ2000/5SS-800H五軸臥式加工中心主要應用華中HNC-848C數控系統的五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、雙力矩電機同步、在線刀具測量和工件測量、空間誤差補償、熱誤差補償和全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

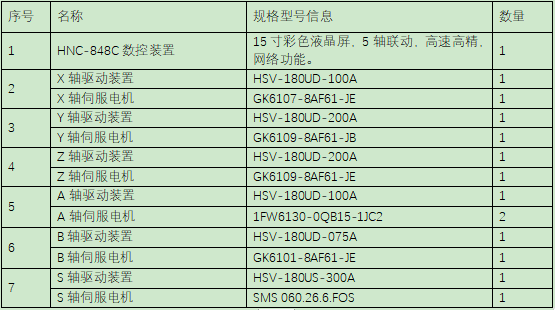

2）數控系統裝置、伺服驅動和電機配置清單

3、應用效果

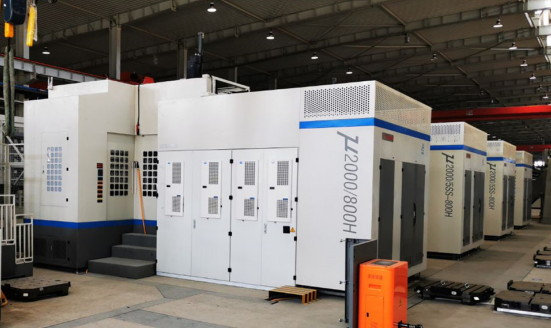

配套華中數控HNC-848C數控系統的µ2000/5SS-800H五軸臥式加工中心已經在某重點航空裝備制造企業批量使用，主要應用于復雜結構件高效、高精加工。

三、μ2000/5SS-800H臥式五軸加工中心

1、機床特點

北京工研精機股份有限公司μ2000/5SS-800H加工中心配置華中HNC-848D型高性能數控系統。具有一次裝夾完成銑、鉆、鏜、鉸、攻絲多工藝復雜曲面零件加工能力。

機床主要特點：

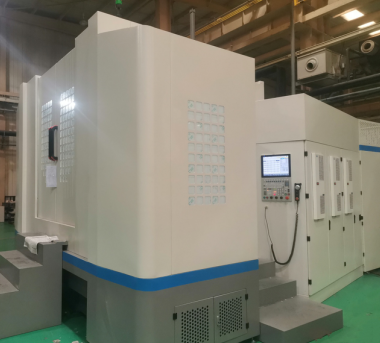

µ2000/5SS-800H五軸臥式加工中心

2、數控系統解決方案

HNC-848D數控系統

1）數控系統主要功能

北京工研精機股份有限公司µ2000/5SS-800H五軸臥式加工中心主要應用華中HNC-848D數控系統的五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、雙力矩電機同步、在線刀具測量和工件測量、空間誤差補償、熱誤差補償和全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

2）數控系統裝置、伺服驅動和電機配置清單
