國產數控機床和數控系統在航發制造領域應用示范（三）
2020-4-27 來源：武漢華中數控 作者：-
以航空發動機制造企業為代表的高端裝備制造企業對高檔數控機床和數控系統具有很大的需求。航空發動機在惡劣工作條件下仍需具備高可靠性、壽命長、節能環保等基本要求，其零部件具有結構復雜，制造加工難度大，加工精度要求高等特點，需要大批高檔數控機床和高檔數控系統，如五軸聯動數控機床、高速立式加工中心和大型數控立車、龍門機床等。

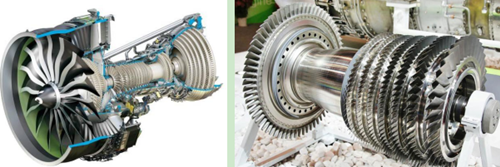

大型航空發動機及其核心部件
航空發動機領域對耐高溫金屬材料制造及應用技術有著巨大的需求，高溫鈦合金以其優異的熱強性、高的比強度和良好的耐腐蝕性能，成為其首選的新一代耐高溫高性能結構材料。高強度高溫合金、鈦合金等難加工材料，廣泛應用于航空發動機機匣、整體葉盤、葉片、渦輪盤、軸類等關鍵零部件上，而高檔數控機床及數控系統是實現上述關鍵零部件高效加工的基礎。
目前國內航發制造企業所使用的中高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航發領域的制造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控系統在航發制造領域的應用示范，使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。華中數控與秦川機床工具集團有限公司、航空發動機制造企業緊密合作，在此方面做出了很好成績。
應用案例3：
華中數控與秦川機床合作生產的五軸車銑復合加工應用于航空發動機制造領域
一﹑機床特點介紹
秦川機床VMT100A五軸車銑復合加工中心，數控系統采用HNC-848D型高檔數控系統。能夠實現一次裝夾完成車/銑等多道工序的加工，高轉速、高剛性、高精度的旋轉工作臺可連續高速運轉完成車削功能，也可作為伺服軸實現高精度分度，完成聯動銑削功能。可以滿足航空航天、船舶工業、印刷、醫療機械等行業的高精度、形狀復雜零件的切削加工（如葉輪、機匣、模具、汽車零件等）。機床主要特點：
· 五軸聯動，車銑復合加工；
· X/Y/Z軸快移速度：30m/min；
· 電主軸最高轉速：12000rpm；
· X/Y/Z軸均采用光柵尺實現全閉環控制，B/C軸采用角度編碼器實現全閉環位置反饋；
· 直線軸定位精度:0.008mm，重復定位精度:0.005mm；B/C軸定位精度:8″，重復定位精度:4″；
· 45度回轉B軸使主軸實現立臥轉換，通過系統軟件車銑模式的切換使機床具備銑﹑車復合功能，實現銑、車加工；

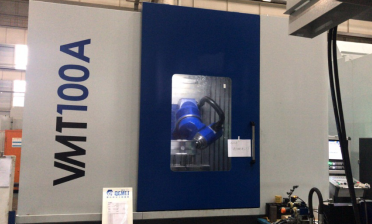

VMT100A五軸車銑復合
二、數控系統解決方案

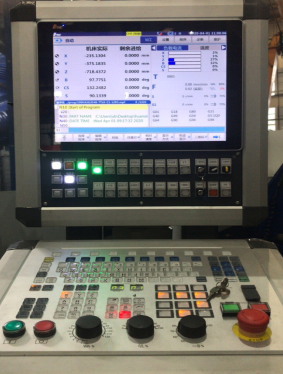

華中HNC-848D數控系統
1、數控系統主要功能：
VMT100A五軸車銑復合加工中心主要應用華中HNC-848D數控系統的五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、法向進退刀功能、工件測量、車銑復合和全閉環控制功能等高檔控制功能。

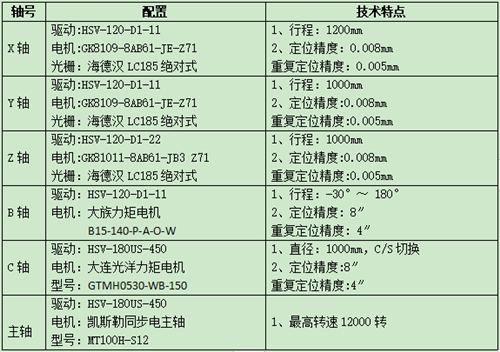

2、數控系統裝置、伺服驅動和電機配置清單：
三、應用效果
配套華中數控HNC-848D數控系統的VMT100A五軸車銑復合加工中心目前已在航空發動機制造等領域實現批量應用，用于框/機匣/壁板結構件、精密殼體及復雜筒段結構件等復雜零件的加工，滿足了高端制造領域的制造需求。

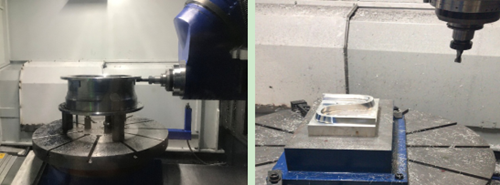

VMT100A五軸車銑復合加工件
總結：
關鍵設備，自主可控
華中數控、秦川機床、航發制造企業等緊密合作，推動了國產高檔數控系統、數控機床等在大型航空發動機轉動關鍵零部件（葉片、軸）生產單元中的示范應用，提升國產數控系統和機床的綜合性能、生產現場數控設備運行的可靠性及安全性，促進自主可控國產制造裝備在航空領域高端裝備制造中的應用與推廣，促進了我國高端數控機床產業鏈的快速發展。
緊密合作，提高效率
華中數控、秦川機床、航發制造企業等緊密合作，建設航空發動機轉動關鍵零件（葉片、軸）高效加工工藝與國產裝備應用示范單元，形成了用戶和國產機床生產企業緊密聯系的合作鏈條，大大降低采購成本、保養費用和維修費用。
利于推廣，前景廣闊
華中數控、秦川機床、航發制造企業等緊密合作，建立了面向航空發動機轉動關鍵零件加工的國產數控設備示范應用基地，提高了航空發動機葉片、軸類零件生產效率，實現了航空發動機制造企業年生產能力迅速提高，形成了技術的輻射與帶動作用。
