數控機床公司和硬質合金刀具制造商合作創建下一代生產自動化系統
2022-5-18 來源：- 作者：-
* Star Cutter和Garr Tool開發出創新的多工序數控機床，用于完整的立銑刀制造
2022年5月17日，伊利諾伊州內珀維爾 - 美國制造商Star Cutter公司和Garr Tool公司聯合開發了一種創新的5軸數控機床，可完全自動生產復雜的異型立銑刀 - 從毛坯到成品刀具。

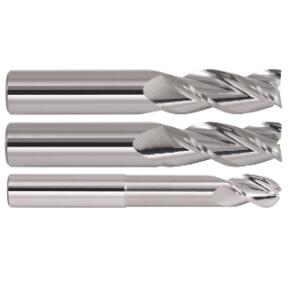

Garr Tool專門生產硬質合金切削工具，包括立銑刀、鉆頭、鉸刀和銑刀。
Star Cutter公司專門從事生產硬質合金和預制件制造、切削工具和用于工具/刀具研磨和滾刀研磨的數控機床。該公司早在1927年就在底特律成立，如今在密歇根州各地經營著六個制造廠。其Elk Rapids工程部負責著名的Star品牌的數控刀具和刀片磨床。
Garr Tool是美國領先的高性能整體硬質合金切削工具制造商。從1944年Fred Leppien在他的車庫里開始，它現在在密歇根州中部經營著一個最先進的20萬平方英尺的制造工廠，擁有150多臺數控磨床。Garr Tool專門生產硬質合金切削工具，包括立銑刀、鉆頭、鉸刀和銑刀。

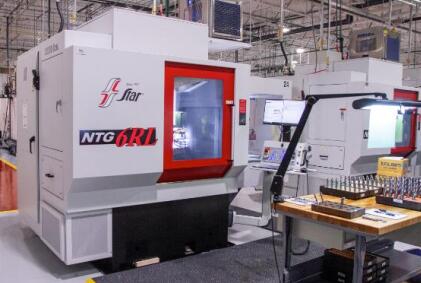

Garr Tool公司在密歇根州中部擁有一個最先進的20萬平方英尺的生產設施。
Garr Tool廣泛使用數控自動化設備，包括Ulmer Werkzeugschleiftechnik（UWS）的工具磨床和Star-Cutter的工具磨床。所有這些機器都是基于專業數控公司NUM提供的控制系統技術。例如，Star Cutter公司自1998年以來一直與NUM公司合作開發特定應用的數控硬件和軟件，如今其幾乎所有的機床都基于NUM公司的開放式架構Flexium+數控平臺。

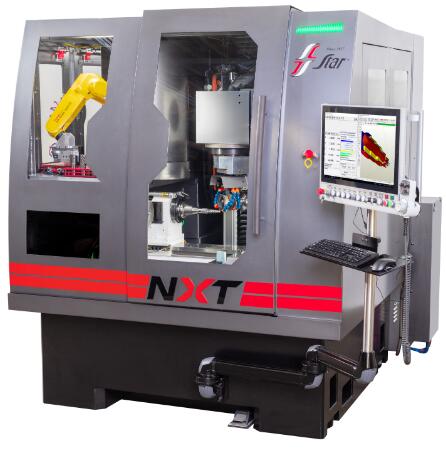

Star Cutter公司的新型NXT五軸工具和刀具磨床是基于NUM公司的Flexium+數控平臺。
據Garr Tool公司副總裁John Leppien II稱："我們使用NUM的NUMROTO軟件在我們所有的Star和UWS機床上進行刀具生產和修復。我們的操作員認為它非常靈活且用戶友好，我們發現它便于部門間的知識共享，也有助于減少我們的培訓費用"。
幾年前，Garr Tool開始生產一系列大直徑刀具，用于航空航天工業中使用的高扭矩機器；然而，制造這些刀具涉及多臺機器和多道工序。因此，該公司開始與Star Cutter的Elk Rapids工程團隊開展合作項目，以開發能夠處理整個生產任務的多工序機器。其結果是2018年開發了一臺Star數控刀具磨床，其中包括NUMROTO端銑軟件、外圓磨削，以及直線電機和驅動器，所有5軸都在一個閉環冷卻器/冷卻劑系統上。這種熱穩定的機器使Garr Tool能夠在48小時無人看管的情況下保持這些刀具外徑0.001英寸的直徑。
Star公司的最新機床，NXT刀具和銑刀磨床，現在也集成了這些引入Garr Tool的功能。基于NUM的Flexium+數控系統和NUMROTO軟件，這款全新的5軸機床在X、Y和Z軸上采用直線電機代替滾珠絲杠，在B和C旋轉軸上采用直接驅動扭矩電機，并采用液冷主軸電機。有三種不同類型的主軸電機可供選擇，以最好地滿足應用需求；其中包括一個能夠達到24,000轉/分的極高轉速單元和一個額定功率為28千瓦的極高功率單元。

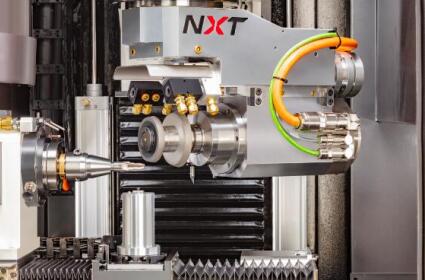

Star Cutter的新型NXT刀具和銑刀磨床的所有5個軸均由NUM Flexium+數控系統控制。
NXT的占地面積特別?。òㄖ鬏S/軸冷卻器），只有7' 6'' x 6' 6" (2300 x 2032 毫米)，安裝高度只有7' 5" (2284 毫米)。這些尺寸意味著該機器可以很容易地被安置在車間里，因為那里的空間往往是有限的。該機器的底座是用Zanite® Plus聚合物復合材料鑄造的，以確保機械剛度和熱穩定性。
盡管它的尺寸很小，但NXT提供了一個寬泛的磨削區域，最大X、Y和Z行程分別為19.7"、25.6 "和29.5"（500毫米、650毫米和750毫米）。該機器可以允許最大15英寸（381毫米）的端部加工和最大10英寸（254毫米）直徑的零件。自動換砂和在線探測是標準配置，最大直徑為8英寸（203毫米）的砂輪，NXT還可以運行最大直徑為10英寸（254毫米）的砂輪，帶冷卻液歧管，最大直徑為12英寸（305毫米）的輪子。
在同一臺機器上，既可以使用大直徑的砂輪進行成型加工，也可以使用直徑小于1英寸（25毫米）的小砂輪進行PCD口袋式磨削，這給生產帶來了極大的靈活性。
Star Cutter公司的新型NXT工具和刀具磨床具有完全集成的Fanuc 200iD緊湊型6軸短臂機器人，便于對圓形和扁平刀具坯料進行全自動加工；標準夾具可處理5毫米至32毫米的坯料，還有其他選項。過程中的測量數據直接輸入數控系統的NUMROTO軟件，以提供對整個磨削過程的適應性實時控制。
基于模塊化結構，NXT的設計便于與其他形式的工業自動化和搬運機器人集成。廣泛的工廠制造和改造選項包括一個移動的W軸和一個12,000轉/分的砂輪修整器。
Aaron Remsing, Jr.Star Cutter公司Elk Rapids工程部的銷售經理指出。"我們相信，NXT是市場上最小和最強力的數控刀具和銑刀磨床。即使它是一種先進的設計，其性能也是不折不扣的革命性的"。
