四、磨削類機床
1．概況
磨削類機床是本屆展會規模較大的板塊之一，細分種類繁多。據已有資料，磨削類機床展商50余家，展品110多臺（不含齒輪磨床，將在齒輪類機床中介紹）。提供展品資料的主要展商有北一機床、秦川機床、普什寧江、上海機床、浙江杭機、廣宇大成、北平機床、廣州敏嘉、浙江日發、濟南四機、南京南特、銀川大河、威海華東、浙江固本、無錫昌億、聯合磨削、埃馬克、萊瑪特、牧野、孚爾默、哈斯馬格、昂科機床、施利博格、全鑫精密等。
主要展品既有內外圓磨、坐標磨、平面磨，成形磨、無心磨、雙端面磨、內外螺紋磨、導軌磨，各種工具磨（刀片磨、鋸片磨、鉆頭磨、銑刀磨、車刀磨、微刀磨、絲錐螺紋磨、段差磨、拉刀磨），還有復合磨床、磨削中心、強力端齒磨、隨動曲軸磨、珩磨（立、臥，單軸、多軸）拋光機、中心孔磨、磨拋設備等。展品品種、規格豐富，適合多行業的不同應用需求。
2．磨削類展品主要技術特色
（1）高精度。本屆展會匯集了眾多的精密磨床，不少產品擁有相當高的精度指標。一方面機床的砂輪主軸、工件主軸的徑向/軸向跳動、運動軸的定位、重復定位精度等，多在2µm左右甚至更高，如北二機床B2-GK3012×500 砂輪主軸徑向跳動≤1.5µm，軸向跳動≤1.5µm。另一方面加工精度也有出色表現，如昂科機床CPX Linear加工零件的加工表面粗糙度達到Ra0.2µm，Studer S31的磨削圓度≤0.4µm。
（2）高速、高效。高速大功率電主軸、靜壓技術、直驅技術廣泛應用，傳動鏈短，傳動精度、剛度、工作平穩性及動態特性高，為各機床廠家設計和制造高速高效磨床打下良好基礎，生產出高速磨削、強力磨削、寬砂輪和多砂輪磨削等設備，如秦川機床的MKS1332CBN×10數控高速外圓磨床的砂輪線速度達到80～120m/s ，聯合磨削Walter Helitronic Power 400的多砂輪磨削功能。
（3）自動化和智能化。一方面，展品配置了豐富多彩的自動化功能，如工件在線自動測量、砂輪自動修整與補償、砂輪修正與磨削程序自動轉換、工件自定心、工件徑/軸向位置自動檢測、自動工件安裝誤差找正、砂輪自動平衡、在線探傷、磨頭重量和磨削力自動平衡、自動工件卡壓、自動磨削循環等功能。如秦川機床數控絲杠磨床SK7432×15GX、廣州市敏嘉SMK204數控螺紋磨床、江蘇晨光CGK-2000 數控高精度外螺紋磨床等展品。另一方面，智能技術如自動補償、隨動跟蹤磨削技術、磨削軟件、基于聯網數據分析的設備智能運維技術，包括機床負載監控技術、生產管理、工藝優化、自學習功能、維護保養、在線編程等也大量應用。如聯合磨削Studer S131R 內圓磨床、S31萬能內外圓磨床，哈斯馬格Multigrind CA等展品。
（4）模塊化技術。采用模塊化設計技術，備有豐富靈活的用于擴展應用范圍和提高生產效率的多種選項，達到需求多樣化、生產單一化目的，提高產品的性價比和市場響應速度。如瑞士施利博格Gemini NGM和孚爾默（太倉）VGrind360E等展品。
（5）抗振、熱穩定材料應用日漸廣泛。具備優異抗振和熱穩定性的天然或人造大理石，已被越來越多的磨床制造企業用作磨床的基礎件制造，如北平機床、秦川機床MKS1332×10等展品。
（6）專用磨床技術精湛。本屆展會將有眾多專用磨床與觀眾見面，為用戶提供專業的特色服務，其精湛的專業技能深刻體現了制造者對服務領域需求的認知與機械設計制造技能的完美結合，如埃馬克PMD 2曲軸磨床，廣宇大成GYDC-60XRV減速器行星架專用立式磨床。
3．典型展品
聯合磨削集團StuderS31萬能內外圓磨床。直接驅動的轉塔式砂輪架，分辨率可達0.00005?，最多可配3個砂輪軸。工件主軸可進行活主軸磨削和兩頂尖磨削，活主軸磨削時圓度在0.4µm以內，工件主軸的C軸可實現非圓成形磨削和螺紋磨削，尾架的圓柱度精密微調裝置保證了對圓柱度進行1μm范圍內的修正。數控軟件具有磨削參數計算、修整優化以及成形、螺紋和非圓磨削等功能。在機床控制系統中能夠內置加工監測和接觸感應的在線測量和傳感技術，自動動平衡系統，保證了在不同系統中的標準化編程。
聯合磨削集團StuderS131R 內圓磨床。力矩電機驅動的旋轉工作臺回轉范圍為-60°～91°，重復定位精度1″，通過B軸和X、Z軸聯動插補，實現精密的圓弧、錐面磨削。磨削主軸轉塔能夠配置四根主軸和一根測量探針，具有加工監測、消除空行程、在線測量、接觸感應、砂輪自動動平衡等自動功能。高精度C軸配置有直接測量系統，可用于非圓成形和螺紋磨削。配置專為內圓、圓弧、球面磨削應用開發的HMI StuderSIM系統。適用于采用工業陶瓷、藍寶石和硬質合金等超硬材料的鐘表，以及加工陶瓷或鈦合金材質的人工關節醫療器械等零件的加工。
北京北一機床有限責任公司（北二機床）B2-GK3012X500高精度數控外圓復合磨床。X軸和Z軸采用高精度開式靜壓導軌，直線電機驅動。X、Z軸定位精度4µm、6µm，重復定位精度2µm、3µm，B軸應用力矩電機和絕對式圓光柵，實現任意分度的準確定位，B軸轉臺重復定位精度±2″，可配置3個砂輪。磨削外圓及端面砂輪主軸系均采用大錐度動壓主軸系，徑向跳動≤1.5µm、軸向跳動≤1.5µm。砂輪主軸的交流變頻器分三段調整，實現在一定范圍內的恒線速磨削，主要用于外圓柱面、外圓錐面、端面、內孔及非圓面的精密復合磨削。
上海機床廠有限公司MGK1450×1500 高精度數控萬能外圓磨床。最大外圓磨削直徑Φ500mm、長度1500mm，最大內圓磨削直徑Φ200mm、長度200mm。不同組合磨頭可選，一次裝夾完成內圓、外圓、錐面、端面等加工，B軸分辨率0.0001°，工件主軸電機有力矩電機和伺服電機兩種驅動方式可選，自主開發的磨削軟件，具有圖形編程功能，搭載適用于機床行業典型軸類零件結構特征的典型磨削程序，可以實現加工前磨削程序虛擬仿真。
秦川機床工具集團股份公司MKS1332CBN×10數控高速外圓磨床。中心高180mm、最大工件重量50kg、砂輪線速度80-120m/s、磨削的錐面角度0-30°，人造花崗巖床身。可實現自動跳檔、定程切入磨削、量儀控制磨削及砂輪自動修整及補償，工作臺縱向移動實現縱磨，CBN砂輪，三軸兩聯動，華中HNC-848DG數控系統，應用于軸類零件的加工。
威海華東數控股份有限公司MGK1620×500 高精密數控外圓磨床。大錐度、四油楔、自動調隙動壓軸承的砂輪主軸，靜壓工件主軸，密珠直線軸承尾架套筒，Z軸靜壓導軌，高剛度高抗震性礦物材質雙層結構床身，機床加工工件圓度0.5µm（短試件）、工件一致性2µm、粗糙度Ra0.04µm。
濟南四機數控機床有限公司MKS1320CBN/750外圓磨床。動靜壓砂輪電主軸，直線電機驅動砂輪進給軸，頭、尾架為雙驅動結構，整體鑄造高剛度人造花崗巖床身，頂緊力可根據工件中心孔不同自動調整，配置動平衡和防碰撞裝置，機床工作精度圓度1.5µm、直徑一致性5µm、表面粗糙度Ra 0.2µm。
全鑫精密工業股份有限公司CDC-030外圓磨床。最大加工工件直徑Φ350mm，頂尖距300mm，最大工件重量150kg，靜壓砂輪主軸回轉精度1µm，獨家設計的會話式編程界面，同時處理15段不同程序的能力，可實現0.1μm進給的X軸靜壓導軌，伺服電機驅動尾座。
無錫市昌億機床制造有限公司MK2110數控內圓磨床。磨削內孔直徑Φ10-100mm，磨削內孔最大深度50mm。采用工件進給，B軸分度（力矩轉臺），工作臺（砂輪架）左右運動的結構方式。工件主軸及砂輪主軸旋轉速度均由變頻器控制，實現無級調速。主要用于磨削工件的內圓孔、內錐孔、內端面、外端面等。
北平機床（浙江）股份有限公司BP21數控內外圓磨床。天然花崗巖石床身，直線電機驅動，高精度光柵閉環控制，可配置三磨頭，滿足多面加工及高內外圓同心度的高精度加工，一次裝夾可研磨內徑、外徑、內外錐面、內外端面，專用內外圓復合磨削軟件，操作界面友好，人機交互性強，簡化編程等操作過程。
浙江日發精密機床有限公司GF32-1000數控復合磨床。中心高180mm、最大磨削長度1000mm、最大工件重量200kg。轉臺B軸砂輪架結構可選4個功能工位，無級分度重復定位精度可達4"，根據產品工藝要求，外圓砂輪、內圓磨頭可隨意組合，開發了有多種加工類型的操作界面，操作簡單、界面清晰。
華辰精密裝備（昆山）股份有限公司HC-350/600U/1000U 內外圓復合磨床。中心高175mm，頂尖距600mm（1000mm），具備切入磨削功能，可實現圓、非圓、輪廓及螺紋的磨削。X、Z 軸定位精度3µm、4µm， X、Z 軸重復定位精度1.5µm、2µm，標準長度工件直線度2µm。
浙江杭機股份有限公司MKL7150X16數控緩進給成形磨床。成形砂輪加工，適合大余量緩進給強力磨削加工。擁有軸低壓氣封系統和中腰立柱專利，具有多種成形修整技術，連續修整。菜單式的人機對話界面、圖形顯示，簡單易用，可由毛坯直接磨削成形。適用于航發及汽輪機各類葉片和汽車轉向齒條等復雜曲面的高效精密成形磨削加工。
萊瑪特LAPMASTER WOLTERS AC1200雙端面磨。高精密氣動壓力系統，非接觸式微測量控制器，強力驅動技術，由PID控制器精確調溫的冷卻液系統，PC控制及HMI技術使加工過程可視化，設置方便靈活，可連接手動、半自動或者全自動上下料系統，以及“Data Care”分析工具，實現對加工過程的評估、優化和故障分析。

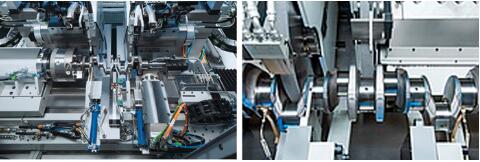

埃馬克（中國）機械有限公司太倉分公司PMD 2 曲軸磨床。兩個磨削主軸，X軸使用靜壓導軌，隨動磨削和CBN砂輪，配置了NAXOS-UNION磨削技術，能實現磨削速度和軸運動單獨控制的對角磨削。特別是對于3和4缸汽車發動機曲軸，在擺動行程磨削工藝中，對主軸頸和連桿軸頸進行磨削，可以同時加工兩個連桿頸、兩個主軸頸，或者一個連桿頸、一個主軸頸，大大縮短加工節拍，提高效率。
北京廣宇大成數控機床有限公司GYDC-60XRV減速器行星架專用立式磨床。工作臺定位精度4"，重復定位精度2"，工件主軸上布置電永磁吸盤，裝夾方便，測頭對工件三個偏心孔的角向測量，主要用于實現對RV減速器用行星架的偏心孔、中心孔、外圓、滾道（軸承位）的復合加工，可保證三個偏心孔孔距的一致性≤3µm。
四川普什寧江機床有限公司NJ-MK4280/1數控坐標磨床。六軸控制（X、Y、Z、U、A、C），三軸聯動（X、Y、C、A中任意三聯動），龍門架結構，利用直線和圓弧逼近的方法，可對淬火后的具有任意曲線的平面圖形的樣板、模具型腔和沖頭等零件進行連續軌跡加工的坐標磨床，配置HSK-E40刀柄接口，可實現砂輪桿的快速更換，也可安裝HSK銑刀實現銑銷功能。
南京南特精密機械有限公司GDW-13/200超精密龍門導軌磨床。加工范圍長×寬×高2000mm×1000mm×65mm，龍門式結構，X向雙V導軌結構，搭配雙油缸驅動，直線度達到3µm/1000mm，Y、Z軸為鑲鋼硬軌滾滑一體結構，磨頭上下左右能達1µm微進給。
寧夏銀川大河數控機床有限公司2MK2210X2B數控珩磨機床。珩孔直徑Φ30-100mm，珩孔深度≤200mm，立式數控雙軸雙進給珩磨機床，配置三工位數控旋轉工作臺，可選擇多工位加工，采用廣州數控專用珩磨的數控系統，主軸往復運動采用絲杠傳動方式，主軸旋轉由交流伺服電機帶動減速機構，實現無級變速，進給機構為粗精兩級液壓缸，通過電磁閥的切換可實現粗精進給的單獨控制。
秦川機床工具集團股份公司智能數控絲杠磨床SK7432×15GX。七軸三聯動，華中HNC-948M智能數控系統。機床母絲杠采用漢江自制的雙零級梯形絲杠，頭架主軸采用滑動軸承結構，砂輪主軸采用靜壓軸承結構與后置式電機直聯，配置數控砂輪修整器通過兩軸插補實現各種齒型的砂輪修整。具有自動夾緊、自動對刀、自動測量工件中徑和錐度，自動中心架等功能。適用于滾動功能部件、汽車零部件、航天航空、高鐵等領域精密滾珠絲杠和梯形絲杠的加工。
廣州市敏嘉制造技術有限公司SMK204數控螺紋磨床。磨削最大外圓直徑Φ150mm，內螺紋直徑Φ20-100mm，最大內螺紋長度150mm。雙砂輪復合磨削，天然花崗巖床身，全閉環控制，在線測量，能自動測量滾珠螺母反向器孔位置，螺母滾道砂輪修整有成形金剛滾輪和碟形兩種方式，金剛滾輪采用數控插補方式修整。用于絲杠螺母、轉向器螺母的磨削加工，可實現一次裝夾完成絲杠螺母的內螺紋、外圓和端面的加工。
江蘇晨光數控機床有限公司CGK-2000數控高精度外螺紋磨床。有效螺紋磨削直徑Φ12-120mm，螺紋長度2000mm，螺距1.5-48mm，全閉環控制，具有全程自動循環磨削、多頭螺紋磨削、動態對刀、螺距補償、中徑錐度補償以及砂輪修整里自動補償功能，菜單式輸入，操作簡便，可加裝砂輪自動平衡裝置，適用于磨削高精度的圓弧滾珠絲杠，高精度梯形絲杠以及其它螺紋齒形。
孚爾默（太倉）機械有限公司VGrind 360E工具磨。最大工件外徑Φ100mm，最大工件長度360mm，在C軸最佳轉動點上有兩個垂直布置磨削主軸，聚合物混凝土床身，控制系統易操作，邏輯化直觀結構界面，刀具和機床3D圖像功能，實用的自動化選配，包括自動換砂輪、8工位砂輪庫、自動上下料功能、托盤庫等。
瑞士施利博格機械股份有限公司Gemini NGM數控刀具磨。最大加工長度300mm，最大加工直徑Φ300mm。直線軸光柵分辨率0.01µm、回轉軸分辨率0.0001°，配有實用的自動化選項，比如六軸機器人、8或14工位砂輪庫、激光打標，對不同的應用有對應的軟件、磨削工藝和夾具，適用于插齒刀、車齒刀、銑刀、滾刀修磨、錐度齒輪刀具修磨等批量生產。
北平機床（浙江）股份有限公司BPX5B五軸數控工具磨床。天然大理石底座，直線電機驅動，機械手自動上下料。可選配3D刀具磨削軟件，可接入北平智慧云平臺，實現磨削加工、自動檢測、激光打標等工序集成的自動化生產，實現實時數據采集，進行遠程診斷、維護、監測和管理等工作。
北京德銘納精密機械有限公司BT-150DS數控萬能工具磨床。六軸四聯動，實現了恒壓磨削，柔性進給，1500kg整體鑄件底座，光學鏡筒和CCD相機嚴密防水設計，砂輪自動修整、在線測量和自動補償，磨頭主軸徑跳3µm、端跳動2µm，自主研發的磨削應用軟件具備數據庫管理、顯示和通訊功能以及中刃磨削、右刃磨削、左刃磨削、全部磨削四種磨削循環功能。
德國哈斯馬格磨床有限公司Multigrind®CA。最大工件直徑Φ260mm，頂尖間距450mm，具有在線測量、自動補償，可設置尾座力和高度，可選配X3輔助軸，占地2600mm×2400mm，是一臺加工回轉類成形刀具和非標可轉位刀片的五軸磨削中心。
聯合磨削集團Walter Helitronic Power 400。可加工最大工件直徑Φ125mm，最大工件長度235mm，采用龍門式結構，配置電主軸，也可選配兩端帶主軸的皮帶主軸，每個主軸最多能裝三片砂輪，具有4工位或8工位的砂輪更換裝置，配備砂輪庫，自動砂輪檢測和補償。C.O.R.E操作面板集成前置攝像頭和藍牙耳機接口，每個用戶能單獨配置自己的用戶界面。
牧野機床（中國）有限公司AGE30FX高精密數控刀具磨床。采用左右對稱的機床結構設計，獨有的U軸結構，工件主軸應用直驅馬達，轉速為1500r/min，靈活簡便的MSPS2刀具軟件編程，集成一體的砂輪自動更換裝置和工件自動更換裝置作為標配，可實現無人化批量生產。
昂科機床（上海）有限公司。在本屆展會將展出三種工具磨床，分別為GCX Linear齒輪刀具磨、CPX Linear刀具棒料磨床和FX5E刀具磨床。機床直線軸和旋轉軸全部采用直驅技術、MTC（電機恒定溫度控制）、AEMS（音頻監測系統），均有相應的支持軟件以及高效的自動功能。GCX Linear齒輪刀具磨集成齒輪刀具測量系統實現了精確的閉環制造過程，CPX Linear磨削區域寬敞，配高功率磨削主軸，工件表面粗糙度Ra≤0.2µm，跳動≤2µm，FX5E刀具磨床，內置新型自動工件氣動夾緊裝置，料盤轉換機構方便上下料，砂輪位于C軸電機的回轉中心，同時配置了AR300機器人上料機、PREMIERPLUS夾頭適配器等。
