全新 ANCA 刀具跳動補償技術大幅減少刀具跳動
2021-7-14 來源： ANCA 作者：-
ToolRoom 中的新選項解決刀具跳動，延長刀具壽命，提高生產率
制造高質量高性能的刀具時，需要較小的跳動指數來保證刀具壽命和表面光潔度。磨削前多花些時間對胚料夾持進行設置、或在軟件中進行補償都能實現降低跳動。ANCA ToolRoom 的最新軟件更新里提供了完整的刀具跳動補償選項。

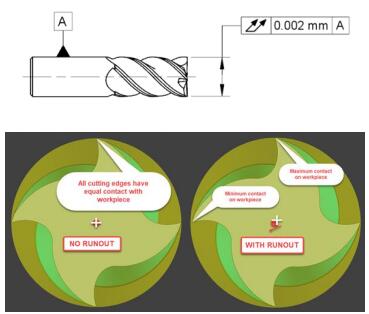

刀具的跳動會產生不均勻的切屑載荷。如上圖所示，這導致了某些排屑槽的負荷過大，磨損很快；而其他排屑槽的負荷太少，這不利于銑削加工。跳動過高的刀具不僅使用壽命更短，而且往往不平衡，更容易損壞。此外，它們還會引起振顫，增加主軸負載，導致工件表面質量問題。相反，均衡的刀具具有更長的壽命，可改善表面光潔度，使成品零件更加精確。
圓周跳動控制立銑刀的特定橫截面，而總跳動則控制立銑刀的整個表面，包括外徑和端面。跳動有兩種：徑向跳動和軸向跳動。徑向跳動是指旋轉軸偏離主軸線但仍與其平行。軸向跳動是指旋轉軸與主軸發生一定程度的傾斜，不再與主軸平行。
ANCA 磨床上，通過圍繞 A 軸（主軸箱）旋轉棒料并使用 ReiShanw 探針來測量跳動。ToolRoom RN34.1版本的最新更新包含 iGrind 中的總刀具跳動測量和補償操作，是對原有軸向跳動補償?shù)臄U展。

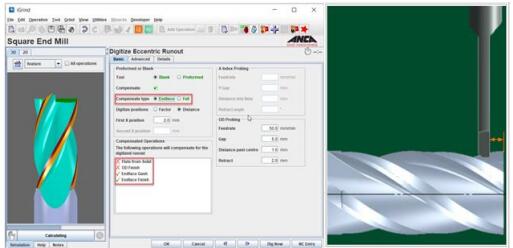

跳動測量和補償既可在棒料上，也可以在預成形胚料上進行。預成形棒料是已經開過槽的刀具，例如需要重新修銳的刀具。端面補償用于通過探測靠近刀具末端的單個點來補償軸向跳動。這種類型的補償只支持端面操作。
軸向跳動補償

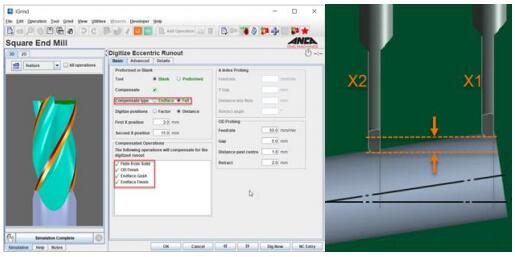

總跳動或完全補償將測量和補償徑向跳動和軸向跳動。他們都在制造過程中進行并探測兩個點。一點在刀具頂端，另一點位于刀柄。利用探測結果，用戶能夠將磨削過程轉換到棒料的中心線，而不是 A 軸的中心線。
總跳動補償
重要的是當立銑刀旋轉時，每個齒在工件的相同位置切削，這樣可以延長刀具壽命和確保有效切削。同一批次的每個刀具都可以測量并補償跳動，保證整個批次都在公差范圍內。
鉆頭和鉸刀的跳動會導致孔過大。通過使用跳動補償可以避免這種情況。下圖顯示了補償后的測試結果。
上表中的所有長度值均以毫米為單位

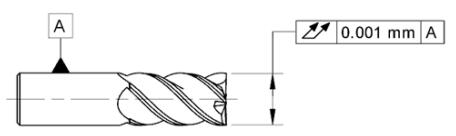

補償使跳動小于 1 微米
需要注意的是，精度控制從棒料的質量就開始了。與普遍的看法相反，硬質合金棒料可能并不圓，可能有彎曲或有一定的錐度。要確保檢查棒料的尺寸和精度、清潔度，并在插入端加工倒角。棒料的直線度應在0.001mm（0.00004”）以內，圓度應在 0.0005mm（0.00002”）以內，以達到上述精度。
對于許多精密刀具制造商來說，跳動帶來的困難一直是生產上的痛點。這項新功能解決了這個難題，確保了用戶能制造出高品質的刀具——確保您生產的第一百個刀具和第一個刀具的質量一樣高。
新的完整刀具跳動測量和補償操作選項現已加入 ToolRoomRN34.1 版本，將幫助客戶減少夾頭和夾頭適配器的調試時間、減少因跳動而產生的廢品，并大幅提高生產率。
