淺析曲軸磨床的可靠性改進
2020-10-15 來源： 上汽通用五菱汽車股份有限公司寶駿基地發 作者：張紅，黃懷翔
摘要：由于磨削加工中鐵泥較多，采用水基乳化液進行加工冷卻的磨床，冷卻液經過過濾后依然存在部分微小鐵泥，長期積累后，冷卻系統調壓機構受影響出現故障，導致機床頻繁停機。主要介紹 JUNKER 磨床使用的冷卻系統調壓機構結構、原理和缺陷，以及針對此問題制定的改進方案，實施完成后極大地提升機床可靠性。
關鍵詞：JUNKER 磨床；停線率；可靠性改進
1 、JUNKER 磨床使用的冷卻系統調壓結構特點
JUNKER 磨床在曲軸加工中用于軸頸外圓磨削，隨著使用時間的累積，運行穩定性明顯下降，成為整線瓶頸[1]。本文主要基于實際運行數據，分析磨床穩定性差的影響因素，針對故障占比最大的問題做出改進，最終實現磨床加工可靠性提升的目標。見圖 1。

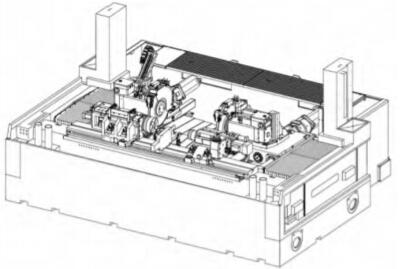

圖 1 JUNKER 磨床結構示意圖
圖 2 所示為 2016 至 2018 三年中磨床主要故障種類占比情況，冷卻系統故障占比位居首位。圖 3 顯示冷卻系統故障占比逐年遞增，停機次數和時間到2018 年超出 20%。根據圖 2 圖 3 分析，磨床可靠性主要受冷卻系統影響，要達到提升目的需要提高冷卻系統可靠性。JUNKER 磨床冷卻系統結構簡單，故障高發點主要為 Lanny 閥。

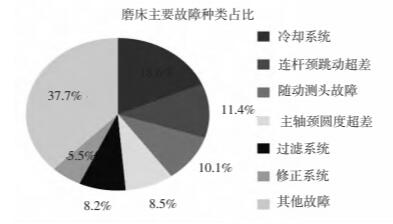

圖 2 磨床主要故障種類占比

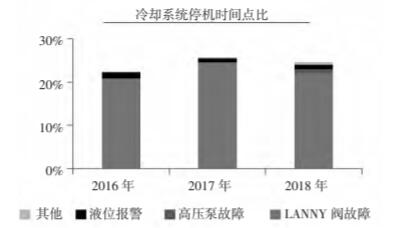

圖 3 冷卻系統停機時間占比
JUNKER 磨床在軸頸加工工藝中，工件質量精度范圍僅 5 μm，冷卻系統在磨削工件時的不同階段提供不同壓力的冷卻液，用于冷卻、沖洗砂輪和工件，供液壓力不穩定將導致批量工件軸頸圓度不好。改進前冷卻系統使用比例 Lanny 閥調節冷卻壓力，Lan－ny 閥組成結構如圖 4，主要由比例氣控閥和腔體組成，系統輸出模擬量控制氣閥開度調節腔體大小改變輸出壓力。JUNKER 磨床一個加工循環中單通道需要完成 4 個軸頸磨削，每個軸頸磨削需要切換 5次壓力，完成一個加工循環單個 lanny 閥切換 20 次。

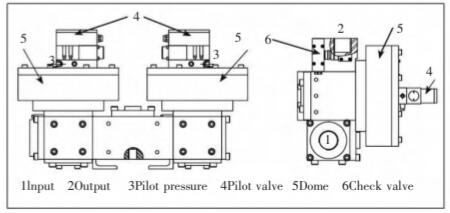

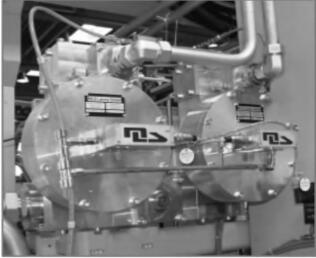

圖 4 Lanny 閥機構組成
機床使用時間 1 年后，伺服比例 Lanny 閥閥芯由于長期地頻繁動作，內部數個密封圈出現磨損導致動作卡滯或冷卻液泄漏，機床開始出現軸頸圓度過程能力差、冷卻報警頻繁等問題。Lanny 閥受物理結構組成和控制原理的限制，可改進空間小。因此，磨床可靠性提升方案為使用三相交流變頻器替代 Lan－ny 閥調壓。
2 、冷卻系統驅動結構改進

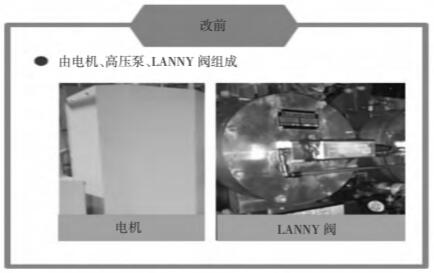

磨床冷卻系統原有設計驅動結構主要由 Lanny閥、電機和高壓泵組成。電機啟動后以固定轉速帶動高壓泵提供冷卻液，冷卻液壓力通過 Lanny 閥調節。磨床磨削曲軸軸頸時，冷卻壓力在 0 MPa、0.1
MPa、0.3 MPa、0.8 MPa 之間快速切換，由于磨床加工精度極高，冷卻壓力直接影響軸頸圓度，當 LANNY閥異常時，冷卻壓力切換不及時或不穩定，工件軸頸圓度過程能力下降或機床報警停機，嚴重時產生工件批量報廢。

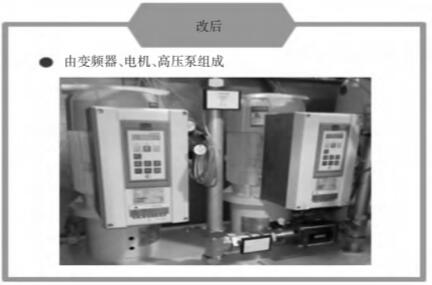

圖 5 為改進前后對比，改進后的結構由三相交流變頻器、電機和高壓泵組成。變頻器啟動后，實時獲取機床加工壓力需求，直接控制驅動電機調節轉速驅動高壓泵輸出冷卻壓力。
圖 5 冷卻系統驅動結構改進
3 、電機控制方式改進

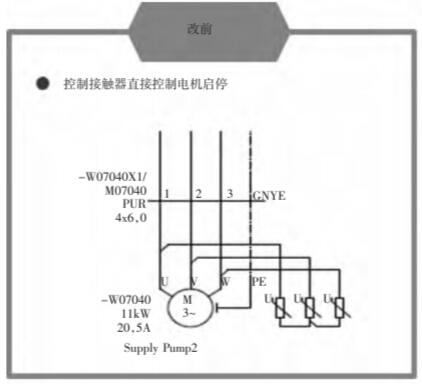

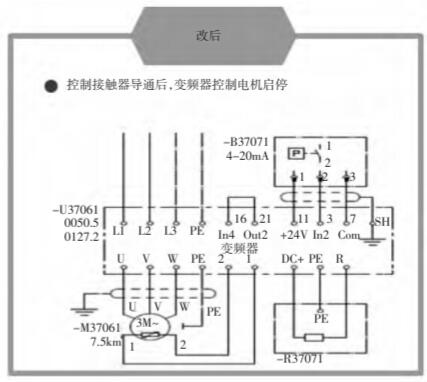

如圖 6 所示，改進前電機由 PLC 邏輯控制三相交流接觸器吸合后啟動，改進后電機將不再直接受PLC 控制，而是由變頻器控制電機啟停。并實時根據系統設定壓力調節電機轉速。
圖 6 電機控制方式改進
4 、冷卻壓力調節方式改進
Lanny 閥的壓力調節需通過示教實現，調壓系統屬于開環系統，系統壓力調節反應稍緩，受閥芯穩定性影響大，在加工環境惡劣時，冷卻液中雜質含量較多，直接影響閥芯密封部件，致使密封不嚴，壓力建立不起來，影響加工質量。由于 Lanny 閥的開度調節是通過示教實現，所以當輸出的冷卻壓力與設定壓力差距大的時候無法自動調節適應，機床報警停機。如圖 7，改進后應用變頻器 PID[2]閉環控制，在泵的輸出管路的壓力傳感器實時反饋冷卻液壓力給變頻器，變頻器將其與系統給定壓力對比，當出現偏差時，立即調節電機轉速實現偏差的不斷縮小并最終消除偏差，改進后冷卻液壓力更穩定、更準確。

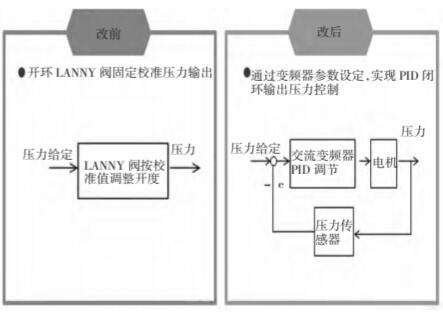

圖 7 冷卻壓力調節方式改進
5 、冷卻壓力調試方式改進
JUNKER 磨床應用的比例 Lanny 閥的控制壓力校準設定需要復雜的操作才能實現，包括分別對三個不同壓力單獨進行設定、運行專用程序啟動機床輸出冷卻壓力，核對實際壓力和設定壓力差異并進

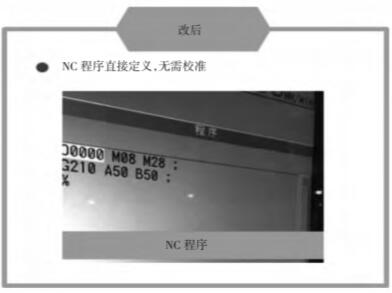

行人工調整直到差異為 0。據歷史作業工單時間統計，單臺校準作業耗時約 2 h，改進后，無需再作壓力校準，只需按工藝需求，在 NC 程序中定義冷卻液壓力即可實現自動調節，如圖 8 所示。
圖 8 冷卻壓力調試方式改進
LANNY 閥內部密封件數量大成本高，單個閥的配套密封件單價達 2 萬元，應用中不僅有長時間、高頻次的停機問題，在備件成本方面的耗費也極大。因此，改進后不再使用 LANNY 閥，具有極大的成本優勢，如圖 9 所示。

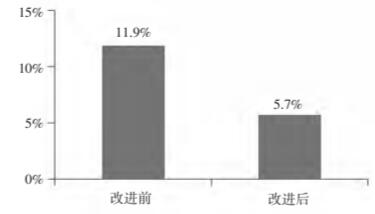

圖 9 改進前后停線率對比
6 、結束語
通過改進，冷卻液壓力控制應用具有高柔性特點，通過 NC 程序定義壓力值，冷卻液壓力即可在 0~1 MPa 范圍內自動調節。其次，因 PID 閉環控制具有提高系統穩態性能和動態性能的優點，使變頻器可以自動調節泵的轉速輸出目標壓力，響應速度快，壓力輸出穩定準確[3]。改進后經過 1 年的運行，機床開通率提升，如圖 9，停線率降低 6%，機床可靠性顯著提高。
