摘要: 本文針對四方電氣V560系列變頻器在粉碎機上的應用作了簡單的介紹。變頻技術、控制技術及通信技術為一體，使粉碎機運行性能顯著提高。四方V560系列變頻器卓越的控制性能很好地滿足粉碎機大啟動力矩、高速度精度等要求。
一、工藝介紹:
粉末的大小通常用目數來衡量，它是指物料過一平方英寸網格的數量。目數越大表示物料越細。粉碎機是將大尺寸的固體原料粉碎至要求目數的機械。本應用所述粉碎機用于碾磨超細粉沫，如碳酸鈣等。
工藝要求：分級機和主機啟動力矩比較大，系統啟動時，各機構按生產線順序輪流啟動，系統停機時，各機構按生產線反方向輪流停機。當分級機電流達到某一設定值時，進料機暫停送料。
二、工作原理

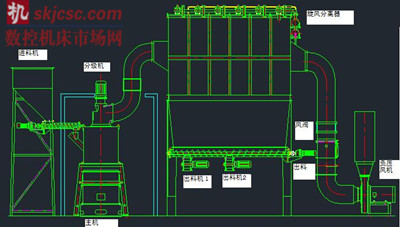

物料經過進料機（傳送帶）連續地送入主機粉碎室，經磨輪的滾壓、碾磨、沖擊，使物料充分地粉碎，粉碎后的顆粒進入分級機進行細度分級。達到細度要求的物料，通過分級輪進入經旋風分離器分離出來，高壓風機使系統處于負壓狀態。其工作過程如下圖所示：
三、系統方案
系統通過觸摸屏設定各設備運行速度，采用四方電氣V560系列高性能矢量變頻器作為調速驅動，PLC通過MODBUS通信的方式控制分級機和進料機變頻器的轉速。
1、系統配置
分級機電機：三相兩極異步電動機，額定功率30KW，轉速范圍50-3000r/min；
分級機驅動器：四方V560-4T0300；
進料機電機：三相四極異步電動機，額定功率4KW；
進料機驅動器：四方V560-4T0040；
主機電機：三相四極異步電動機，額定功率132KW；
主機驅動器：軟啟動器；
其它：臺達PLC，威倫觸摸屏，按鈕、指示燈，其他線材輔材若干。

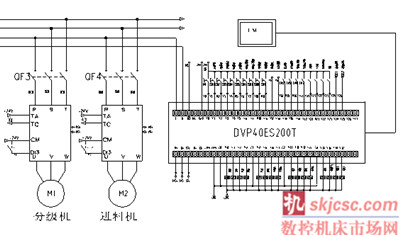

2、電氣原理圖
粉碎機電控圖
3、變頻器調試參數（參考值）：
四、方案優點
1、采用開環矢量控制模式，低頻轉矩大，過載能力強；
2、增加電磁制動功能，實現快速減速，提高生產效率；
3、控制簡單，接線少，故障率低，維護方便；
五、小結
粉碎機系統中，變頻器控制關鍵有兩點：一是與PLC通信部分，四方變頻器支持MODBUS RTU通信，調試時，硬件通信線要采取屏蔽措施。二是變頻器的加減速時間不能設置太小。本文介紹的粉碎機系統控制方案性價比高，使產品具有很強的競爭力。
