加工中心刀具破損監測的一種實現方法
2025-4-11 來源： 北京工研精機股份有限公司 作者： 肖 博 劉賀強
一、問題的提出
刀具的破損主要表現為 : 刀具的磨損、崩刃和折斷。加工中，如果刀具出現破損，則會對加工效率和加工質量造成一定程度的影響。比如，工件的加工精度降低、表面粗糙度增大、切削溫度升高、切削振動、切削負載增大、無吃刀等。針對這種情況，希望能及時的進行監測，以便于操作者可以及時地采取相應的措施。
有統計表明，機床停機時間的 20% 是由刀具的破損引起的。研究表明，準確可靠的在線監測系統可增加切削速度 10%~50%，總的加工成本可以節省 10%~40%。這往往需要增加相關傳感器，數據的分析處理設備，并且涉及到安裝和維護，這意味著增加成本和調試難度。
本文提出了一種基于主軸電機負載的刀具破損監測方法。該方法充分挖掘應用數控系統中的特征數據，無需額外增加硬件設備，具備較高精度，可以滿足通常的使用需求。文章以 FANUC0i-MF 數控系統為例進行介紹。
針對具體的刀具，在正常加工工況下充分采集主軸電機的負載值，并將采集到的數據寫到指定的地址中，形成針對所有刀具的主軸電機負載表，簡稱為數據表。通過數據表進而可得極限負載值，包括上極限負載值和下極限負載值。在實際加工過程中，讀取的主軸電機實際負載值，并和上、下極限負載值進行比較，進而判斷刀具是否破損。刀具破損和主軸電機負載的關系簡化為 :
（1）刀具磨損或崩刃后，電流的最大值增大，負載會明顯增大。
（2）刀具折斷常常有完全折斷和部分折斷兩種 : ①完全折斷 : 電流和空運行一樣，電流很小，負載很小 ; ②部分折斷 : 接觸工件前，和空運行一樣，負載很小 ; 接觸工件后，和崩刃相似，負載明顯增大。
該方案的技術路線如圖 1 所示。

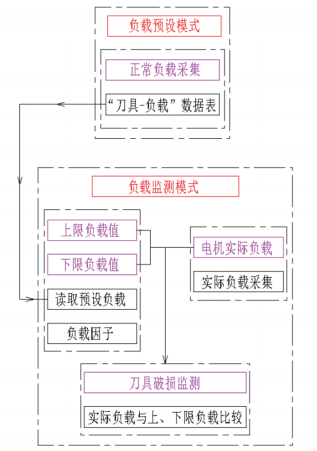

圖 1 技術路線
二、負載預設的實現
當加工內容、刀具的規格與型號、加工的工藝參數（比如主軸轉速、進給速度、吃刀量…）等確定之后，便可以進行負載的預設。為了方便描述，本文以 1 號刀具為例進行說明。
選擇預設模式。在切削加工條件下，當主軸轉速到達以后，每隔一秒進行一次主軸電機負載數據的采集，并將采集到的數據寫到以 D2000 為首地址的數據表中。即便此時刀具沒有破損現象 ,主軸電機負載處于正常狀態，但是也可能由于材質不均等其他外部因素，導致負載會在一定范圍內波動。因此，負載數據的采集工作通常需要在多次切削加工中重復進行，力求采樣數據充分完備，如圖 2 流程所示。

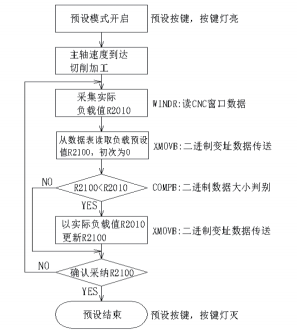

圖 2 負載預設流程圖
1.負載預設模式
為了方便操作，在機床操作面板上設計了 “預設” 按鍵。按一下該按鍵，按鍵燈亮，即進入預設模式 ; 再按一下按鍵，按鍵燈滅，即進入到了正常的監測模式。這里選擇預設模式。
2.采集實際負載值

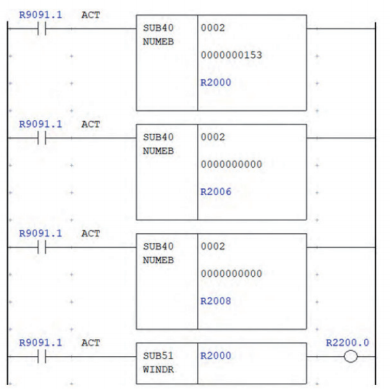

采集的實際負載值為當前加工狀態主軸電機的負載值。FANUC 系統提供了一種可以對 CNC的數據進行讀寫的功能指令——窗口功能。這里用來讀取 “主軸電機的負載值”。應用時，需要對該功能指令的輸入數據進行設置，數據結構如圖 3 所示，其中，讀取主軸電機負載信息時，對應的功能代碼是 “153” ; 數據數 N 為 0，表示讀取第一主軸負載 ; 數據屬性為 0。采集到的實際負載值存儲在數據區 R2010 中，負載值為無符號的二進制數，占用 2 個字節。梯形圖如圖 4 所示。
3.負載預設過程
無論是讀數據，還是寫數據，都要用到數據表。數據表的實質是規劃的一片 D 地址區域，這里的 D 地址用來存儲負載值，該負載值是主軸電機負載，且對應于主軸刀號。表容量、首地址、表內號是數據表常用的概念。
①表容量 : 這里數據表的表容量存儲在D0006 中，設置 24。用 D 地址來存儲表容量，這樣即使梯形圖在寫入 ROM 后依然可以快速改變表容量。

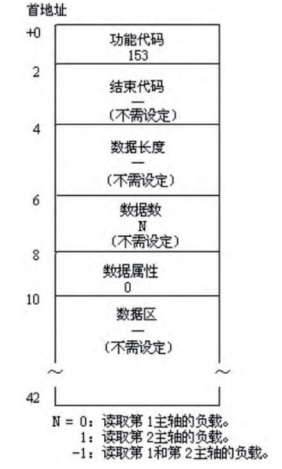

圖 3 讀取主軸電機負載值時的輸入數據結構
圖 4 窗口功能讀取
②首地址 : 這里數據表的首地址為 D2000，每個負載值占用 2 個字節，數據表 D 地址范圍為D2000~D2044。
③表內號 : 數據表的表內號從 0 開始 , 這里表內號范圍為 0~23。 “表內號 - 主軸刀號 - 采樣值存儲 D 地址” 之間的對應關系見表 1。
執行換刀操作T1M6后,主軸刀號D0000=1,表內號 D0015=D0000-1=0。
（1）讀數據
指從數據表中讀取相應刀具的主軸電機負載值，基于表內號來進行。應用功能指令 XMOVB。1 號刀具對應表內號 0, 因此，將 D0015=0 時對應負載值（初次讀時負載值為 0）讀到 R2100。

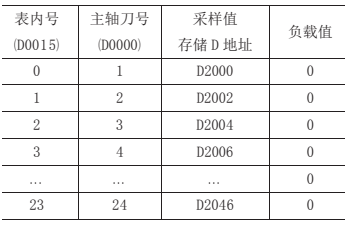

表 1 數據表 - 預設前
（2）比較數據
指用R2100和讀取的實際負載值R2010進行比較，所用的功能指令為 COMP: 二進制數據大小判別。該指令可比較 1、2、4 字節長的二進制數據之間的大小，比較結果存放在運算結果寄存器（R9000）中。
當數據表中對應的負載值R2100大于讀取的實際負載值 R2010 時，R9000.1=0。當數據表中對應的負載值R2100小于讀取的實際負載值 R2010 時，R9000.1=1。此時 1 號刀具對應 R2100=0, 實際負載值R2010=4011, 可得 R9000.1=1。
（3）寫數據
R9000.1=0 時 , 數據表不被更新。
R9000.1=1 時 , 數據表會被更新。
這里的更新，即寫數據，將讀取的實際負載值寫入數據表對應的地址 , 應用功能指令XMOVB。
這里，1號刀具對應的實際負載數據為R2010=4011，且 R9000.1=1，表內號 D0015=0，對應的數據表地址為 D2000，見表 2。

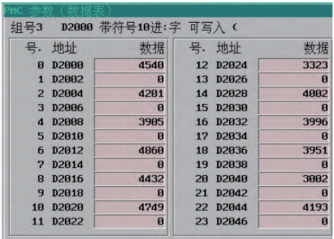

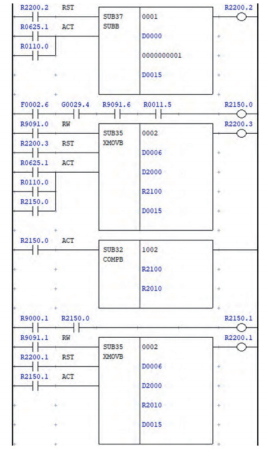

同樣的道理，對其他刀具進行負載采集，并且往往需要進行多次加工循環的重復地、充分地采集，梯形圖如圖 5 所示，最終形成的數據見表 3。其中，數據表中為 0 的數據，表示相應的刀具號在加工程序中沒有用到。
至此，負載預設完成。退出負載預設模式，進行負載監測。
表 2 數據表 - 寫數據
圖 5 負載預設模式
三、負載監測模式

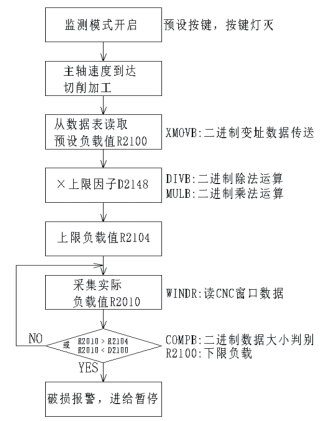

切削狀態下，當主軸轉速到達以后，讀取主軸電機的實際負載值，使之與極限負載值進行實時的比較，負載監測過程的流程圖如圖 6 所示。
圖 6 負載監測流程圖
1.極限負載值
極限負載值包括上限負載值和下限負載值。下限負載值為設定在 D2100 中的固定值，通常，該值大于任一把刀具空切削時的負載值，且小于每把刀具正常切削時的負載值，比如設置為 500。

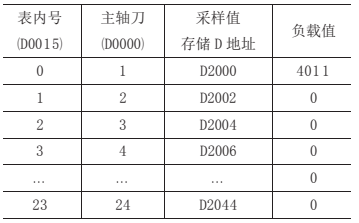

表 3 數據表 - 預設完成
上限負載值 = 預設值 × 上限因子其中，上限因子是人為設計的參數。這里應用功能指令 DIVB 和 MULB。
參數號 :D2148設定單位 :%設定范圍 :100~32767比如，負載因子設置值為 120 時，表示上限負載值為預設負載值的 120%。
執行 T1M6 之后，1 號刀具交換到了主軸。讀取預設值后，R2100=4540。那么，對于 1 號刀具而言，由 PLC 計算上限負載值 :
R2104=4540×120%=5400
2.刀具破損監測
對主軸電機的實際負載值 R2010 和上、下限負載值進行實時的比較。若實際負載值 R2010 大于上限負載值R2104，或小于下限負載值D2100,超過設置時間后，則認為刀具出現破損情況，進入進給保持模式，且顯示報警信息 :

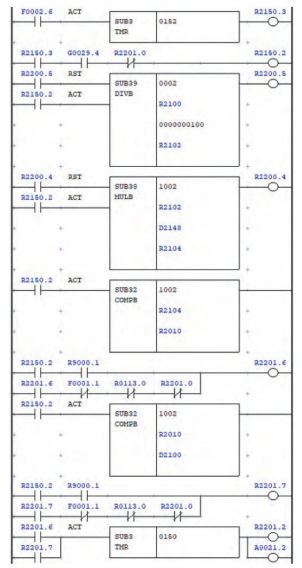

OPM170 刀具破損此時，檢查刀具。負載監測模式下的梯形圖如圖 7 所示。
圖 7 負載監測模式
目前，該方法已成功地應用于我公司立臥式加工中心，也可以拓展應用到車削中心中來。本文是基于 FANUC 數控系統 0i-MF 為例進行介紹的，對于其他廠家的數控系統，也可做參考。
