高精度的鉸孔工藝從一把完美的鉸刀開始
2020-3-27 來源：ANCA 作者：-
ANCA產品經理Andreas Sommer指出，ANCA的Toolroom軟件可以輕松實現鉸孔工藝所需的加工專業技術難點。
鉸刀在當今的機械加工車間中起著不可或缺的作用，對于機械師的工具庫至關重要，因此廣泛流傳著這樣一句話：如果您想要一個精確的孔，請從一把完美的鉸刀開始。
在高品質的機械車間中，如果操作工人需要鉆一個精密的孔，很有可能需要使用鉸刀才能完成。
什么是鉸刀，為什么它這么重要？
鉸刀有很多種類型，包括錐形銷和手用鉸刀。下文中是指在車床或加工中心里使用潤滑油的高精度機械鉸刀。不論用途如何，鉸刀都是一種精密刀具。它的成功制造不僅取決于磨床和操作員，還取決于刀具本身的特點。鉸刀可用硬質合金，高速鋼或金屬陶瓷復合材料生產。

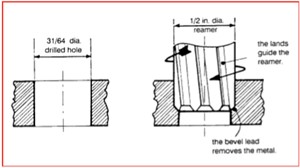

鉸孔，本質上是擴孔的過程。鉸刀設計用于將鉆孔尺寸進行少量的放大，但具有高精度，能夠確保孔的側面具有光滑的表面光潔度。正確地使用鉸刀，可將數千個孔擴孔至高精度孔，而不會降低性能。
鉸刀是目前現有的最精確的孔加工刀具，如果在金屬加工中使用鉸刀，通常根據ISO標準將其用于H6 / H7的高精度公差。ISO和ANSI公制標準中它們均指可以自由組裝和拆卸的緊固件。
鉸刀不能去除大量的材料。材料去除量取決于幾個因素，包括待加工材料以及預鉆孔的尺寸和質量。對機械師來說，這是一個需要謹慎平衡的過程。為了使鉸刀高效工作，在孔中留有正確的余量是至關重要的。余量太多鉸刀可能運行吃力，孔也可能會變形。余量太少鉸刀會摩擦和磨損，導致孔質量差。
鉸刀的刃口需具有一定的硬度以延長使用壽命；也需要具有良好的韌性，使刀具在正常使用時不會失效。正確使用控制少量的材料余量，以確保鉸刀的使用壽命長且孔的表面光潔度高。
此外，如果工件在鉸孔時沒有被牢固固定，可能會導致顫動，則零件的光潔度變差，切削刃變鈍。在鉸孔過程中，摩擦和極高的熱量也會引起問題，這意味著有效的潤滑不僅對冷卻刀具至關重要，而且對延長鉸刀的使用壽命也至關重要。潤滑還可以提高切削速度，縮短生產周期，還可以去除切屑，有助于提高工件的光潔度。
制造商不能走任何捷徑，因?yàn)殂q刀必須在最小的跳動下保證絕對筆直，以產生精確圓度和尺寸的孔，例如公差為-0 / + 0.002mm（.0008“）。
ANCA ToolRoom軟件和剝離研磨軟件包輕松生產高精確鉸刀

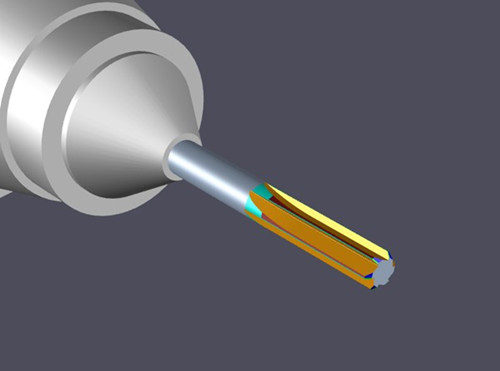

鉸刀是復雜的切削刀具應用，但是ANCA磨床再加上我們的標準ToolRoom軟件可以生產出非常精確的鉸刀。使用ToolRoom軟件的ANCA磨床能夠生產出公差非常小且精度極高的各種鉸刀。ToolRoom對于左手螺旋、右手螺旋或直槽的不同槽形，有多種不同的幾何尺寸可供選擇，用它制造鉸刀十分容易。螺旋槽更適合清除切屑，直槽也適用，因?yàn)殂q孔操作中產生的切屑量較小。

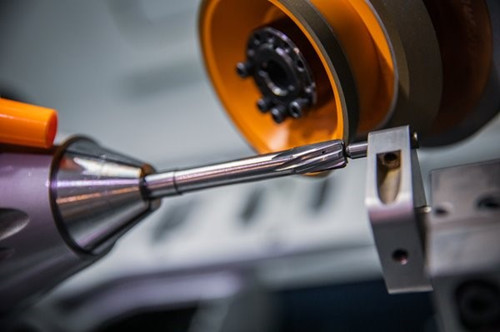

ANCA剝離磨削組件給制造商帶來了易于使用的軟件和先進的磨削工藝，它將高端刀具和刀具磨床結合起來，以達到最佳效果。ANCA提供各種工具磨削解決方案，以生產高端鉸刀。綜上所述，ANCA的Toolroom軟件可實現剝離磨削、開槽、外圓退刀，第一和第二后角，以及帶有第一和第二圓柱面的前倒角。
鉸刀重磨
如果鉸刀需要重新修磨，ANCA軟件也可以滿足這種應用。正確的重磨對于孔的質量和鉸刀的刀具壽命都很重要，我們的磨床可以確保始終如一的精度。
重新研磨鉸刀之前，請檢查中心之間的同心度。在大多數情況下，只有斜角導程需要修磨。保持鉸刀鋒利。頻繁的修磨是有成本效益的，但重要的是，鉸刀只在斜角和錐面上切削，而不是在刀刃帶。因此，只有這些地方需要修磨。正確的重磨是保證孔加工質量和刀具壽命的關鍵。
