山高X4割槽和切斷系統提高小零件加工的穩定性
2014-7-18 來源： 作者：

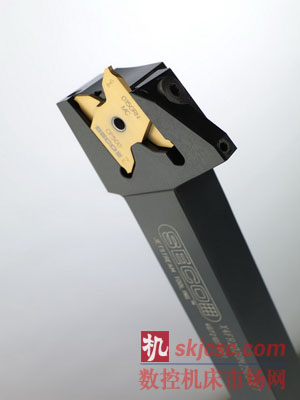

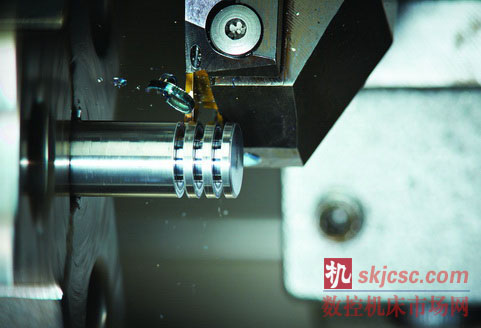

山高 X4 多刃刀具滿足割窄槽和切斷的加工需求，是小零件制造商的絕佳選擇。最近，公司推出了更小的刀桿，擴大了產品的應用范圍，例如可加工“ Swiss”小零件。 X4 采用可轉位立裝刀片，具有三維壓制斷屑槽和極其穩定的夾持設計。在小零件以及細桿件和管件的割槽和切斷加工時，可以獲得極高的精度、可重復性、生產率和表面質量。可應用于多種不同材料的加工。 MC 槽形刀片的切削刃寬度介于 0.5 mm 到 3 mm 之間，切削深度介于 2.6 mm 到 6.5 mm 之間。可切斷的最大棒料直徑為 5.2 mm 到 13 mm，具體取決于刀片寬度。刀片形狀有中置型號和右置/左置型號。
此外，還有正前角R 和 FG槽形。R槽形具有圓弧輪廓，用于割槽和仿形加工，其切削刃的寬度介于 1 mm 到 3 mm 之間。FG 型刀片適用于加工寬度介于 1.15 mm 到 2.65 mm 之間的槽，并可根據 DIN471、DIN472、SMS1581 和 SMS1582 標準加工卡簧槽。
在刀片材質等級方面， CP500 材質的耐磨性使其應用于難加工場合， CP600 材質兼具韌性和耐磨性，應用于一般加工應用中。
上方壓板可牢固地夾持刀片，并且可以從頂部或底部緊固和松開壓板螺釘。X4 刀座提供多種刀桿尺寸，包括 1212、1616、2020 和 2525 以及 Seco-Capto™ C4、C5 和 C6。最新推出的 1212 和 1616 刀桿，頭部設計緊湊，可應用于安裝小型刀柄的滑架車床。X4 還具有一項特別突出的優勢，即一個刀座可用于所有 X4 刀片類型，因此降低了刀具庫存。
除了 1212 刀桿采用的刀座頭部設計以外，其它所有 X4 刀座都采用了山高的 Jetstream Tooling® Duo 飛流技術。這種技術使冷卻液從壓板內和刀片下方同時噴出，因此進一步提高了生產率、延長了刀具使用壽命并改善了切屑控制。冷卻液通過從兩個出口噴射到導切削區的最佳位置，Jetstream Tooling Duo 飛流技術能夠實現高效的冷卻、理想的切屑形成和出色的表面質量。
如需了解 X4 系統的詳細信息，請聯系當地的山高代表或訪問 http://www.secotools.com/x4
