　　針對插齒機主軸精確定位要求，先后嘗試了接近開關定位、編碼器零脈沖定位和NC回零定位三種定位方式，對這三種方式的試驗方法、試驗結果以及調試注意事項進行了說明，最終確定通過系統NC回零方式的定位穩定性和準確性最好。

　　1. 問題的提出

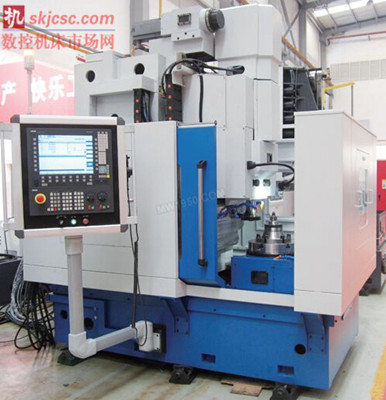

　　插齒機在啟動、停止或進行調整時對主軸位置有比較嚴格的要求，如退刀時要求主軸上停，在進行大行程自動調整時也要求主軸有固定的停止位置。下面對我公司新產品YKW5165多功能插齒機（見圖1）的主軸精確定位方法進行探討。

　　圖1 YKW5165多功能插齒機

　　該新產品主軸采用了西門子交流伺服電動機作為動力單元，由于該電動機內置了增量式編碼器，故在每次斷電重啟后，無論之前顯示的位置是多少，均會將其重新設置為零，故不能保持通電前后位置的統一，也就無法滿足對主軸的精確定位要求。為了解決此問題，在調試過程中，先后試驗了以下幾種定位方法。

　　2. 接近開關定位

　　通常情況下，采用主軸JOG運行信號，使主軸運行，當主軸與上停開關接觸時，開關發訊，從而斷開主軸JOG運行信號，主軸停止，實現定位。但這樣定位的精度比較低，而且重復性不好，經測試定位誤差在3°左右。另外，接近開關定位方式受主軸速度的影響很大，主軸沖程速度越高，定位誤差越大，故這種定位方式不能滿足設計要求。

　　3. 電動機編碼器的零脈沖定位

　　因主軸電動機自帶增量式編碼器，故可以將主軸電動機當成增量式伺服電動機，當檢測到外部開關信號后，電動機再找零脈沖，實現定位。但是，該軸設計時的減速比為25∶9，不是整數，通過試驗證明該定位方式也有較大的定位誤差，故該方法也不能滿足設計要求。

　　4. NC系統回零定位

　　當系統通電后，第一次實現主軸定位控制時，首先利用外部開關發出的信號，給NC系統回零，保持每次零位一致，然后再進行定位控制。經過試驗表明，該控制方式精度高、效果好，完全滿足控制要求。在定位調試過程中，需要注意以下幾個方面：

　　（1）元件選擇：要求選擇高精度的感應式接近開關作為檢測元件，如施耐德XL118-BLPAL5C。

　　主軸定位的精度主要取決于接近開關的精度，當金屬與接近開關接近時，接近開關產生上升沿信號（電平+24 V DC）。

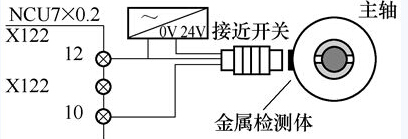

　　（ 2 ） 與西門子840D sl 數控系統連接。將接近開關輸出接到NCU7×0.2的X122的12腳，并保持接近開關的地與X122的9腳共地（見圖2）。


　　圖2 外部接近開關接線圖

　　（ 3 ） 系統參數設置： 設定相關功能參數和軸參數。

　　MD34040=10，主軸以8 r/m in的速度定位；MD34060=720，搜索接近開關的最大距離是720° ；MD35300=10，主軸以8 r/min速度位置控制；MD35350=3，主軸正向定位。

　　（4）控制程序處理：自動方式下定位，編寫加工程序?qū)崿F(xiàn)定位要求，如SPOS=0，即主軸以10 r/min的速度定位到0°位置；手動方式下定位，通過PLC調用FC18，實現定位。PLC控制程序如下。

　　CALL “SpinCtrl”
　　Start:=M201.0
　　Stop:=M201.1
　　Funct:=B#16#1
　　Mode:=B#16#3
　　AxisNo:=6
　　Pos:=MD220
　　Frate:=1.000000e+001
　　InPos:=M201.2
　　Error:=M201.3
　　State:=MB244

　　主軸在進行回零、定位時，屬于位置控制模式，主軸的減速比以MD31050[0]、MD31060[0]有效，需要正確設定相關參數。

　　通過系統N C回零的控制措施，主軸的定位得到了很好的控制。

　　5. 結語

　　NC系統回零定位這種程序控制方式不僅解決了插齒機主軸上停的要求，也解決了該新產品沖程長度自動定位調整問題，而且其定位穩定性和準確性都較好。
