利用數控車床進行蝸桿砂輪開槽應用
2020-5-14 來源： 長城汽車股份有限公司 河北省汽車工程 作者：姜小勇；陳永超
摘要：隨著齒輪精度及生產效率的不斷提高，齒輪磨齒工藝的應用越來越廣泛，隨之應用的蝸桿砂輪及數量越來越多。多數齒輪生產企業不具備蝸桿砂輪自行開槽業務，需依靠供應商完成，勢必增加砂輪的采購及運輸成本。同時蝸桿砂輪多少決定庫存及備貨成本，成品蝸桿砂輪備庫，會造成庫存金額劇增。為盡可能的降低生產成本，蝸桿砂輪開槽應用與方法逐步被各企業推廣。
關鍵詞： 磨齒；蝸桿砂輪；齒輪；降成本；庫存
0 引言
利用數控車床實現蝸桿砂輪開槽，減少成品砂輪的儲備數量。生產企業可將儲備單一的成品砂輪更改為儲備蝸桿砂輪毛坯，隨著生產的需求，進行蝸桿砂輪對應型號開槽業務。
1、 數控設備介紹
本文使用 CK7520C 進行蝸桿砂輪開槽介紹。

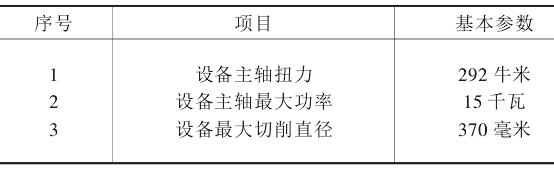

表 1 設備能力值
2、 夾具、刀具設計
①蝸桿砂輪利用端面壓緊的方式固定在芯軸上，芯軸裝夾方式由前后頂尖定位、卡爪加緊，為保證開槽精度需對砂輪安裝進行檢測，檢測砂輪徑向跳動小于等于0.5mm，蝸桿砂輪毛坯的裝夾如圖 1。

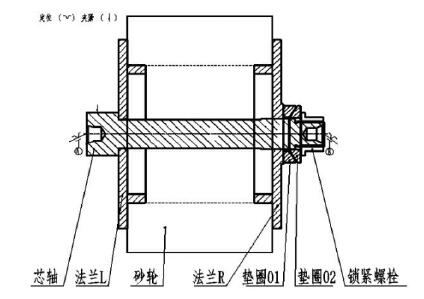

圖 1 砂輪毛坯裝夾
②刀片選用非標 V 型刀片焊接 PCD，PCD 的高度應大于蝸桿砂輪的槽高，刀尖圓角 R 小于等于對應金剛滾輪的頂部圓角，刀尖角度等于需求的壓力角 α，如圖 2。

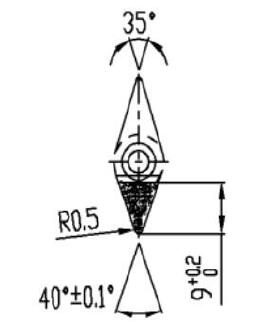

圖 2 PCD 刀片

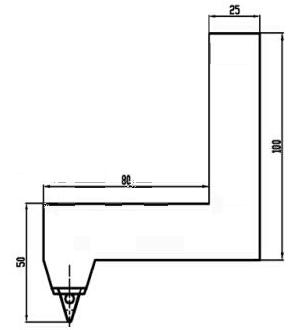

圖 3 刀桿
③刀桿選擇考慮設備 X 軸導軌護板與砂輪干涉問題，利用為避免 CK7520C 設備 X 軸導軌護板干涉，刀桿進行非標設計，如圖 3。

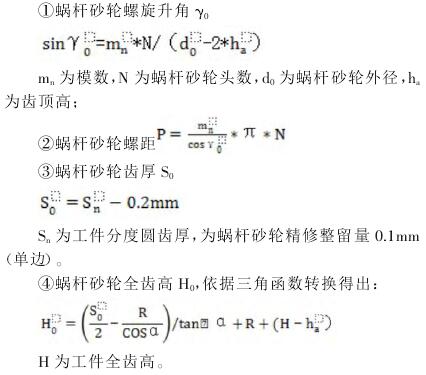

3 、蝸桿砂輪開槽參數計算
4 、加工程序編制

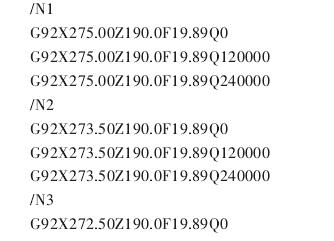

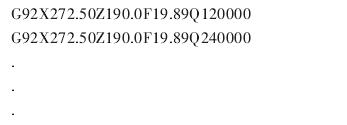

①因 CK7520C 數控車使用 FANUC 編程系統，Q 表示分度信息，如三頭蝸桿砂輪開槽時，主軸角度分度為120°，程序段如下：
②切削線速度在 25-35m/min，每刀的車削量要隨著深度的增加而減小，整體車削量在 1.5-0.1mm 間，車削形式如圖 4。

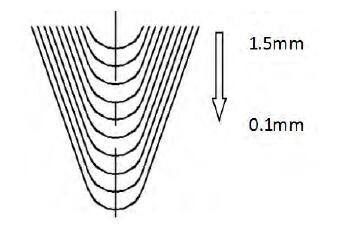

圖 4 車削接觸圖
5 、精度驗證
利用 CK7520C 數控車床，對卡帕磨齒機、萊斯豪爾磨齒機使用的砂輪進行開槽，并將砂輪裝機驗證精度，裝機后首次修整時間在 13-25min，滿足生產使用要求，測試結果見表 2。

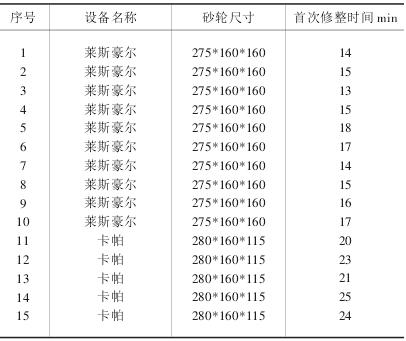

表 2 測試結果
6、 結束語
通過以上方法設計及開槽的蝸桿砂輪滿足磨齒機使用，可利用數控車完成蝸桿砂輪開槽，降低各零件的成品砂輪儲備，降低成品砂輪的儲備數量及采購成本。
