數控分度頭是數控銑床和立式加工中心等機床上的第四軸，是一種回轉分度或者等分分度的機床附件。數控分度頭是延續萬能分度頭的習慣叫法的，功能等同于數控轉臺，一般采用氣壓鎖緊方式，主軸水平（立式）使用方式常見。
煙臺環球機床附件集團有限公司（煙臺機床附件廠），依賴“環球”牌機械分度頭的雄厚技術底蘊，從80年代開始為美國ATS（前身SMW)貼牌生產數控分度頭，逐步形成了幾大系列的數控分度頭產品，通過優良的品質，低廉的價格迅速占領了國內數控分度頭市場，高居市場鰲頭。
數控分度頭分類介紹如下：
一、0.001度連續分度分度頭（FK15系列）
采用蝸輪副結構，工作臺氣壓鎖緊，工件自動氣壓夾緊、松開，完成等分和任意角度的圓周分度工作，最小角度為0.001度，精度60秒（內控45秒），中心高：110、125、140、145、150mm。

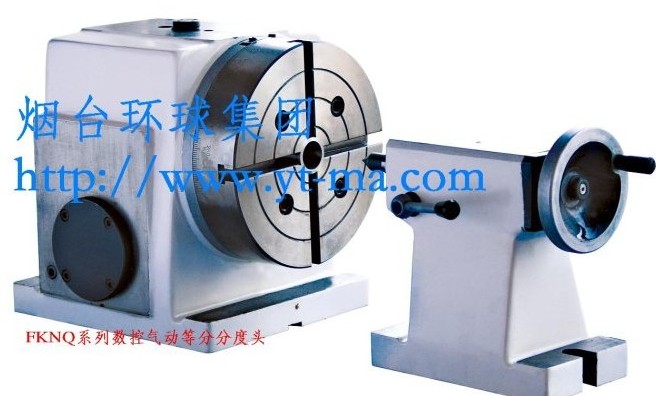

二、數控氣動等分分度頭（FKNQ系列）
采用三聯齒盤做為分度元件，靠氣動驅動分度(配套生產SK-A控制箱），完成5度為基數的整數倍數的回轉等分分度工作,最大等分?jǐn)?shù)72，氣動鎖緊、松開主軸。分度精度10秒，重復分度精度2.5秒。中心高有160、200mm。

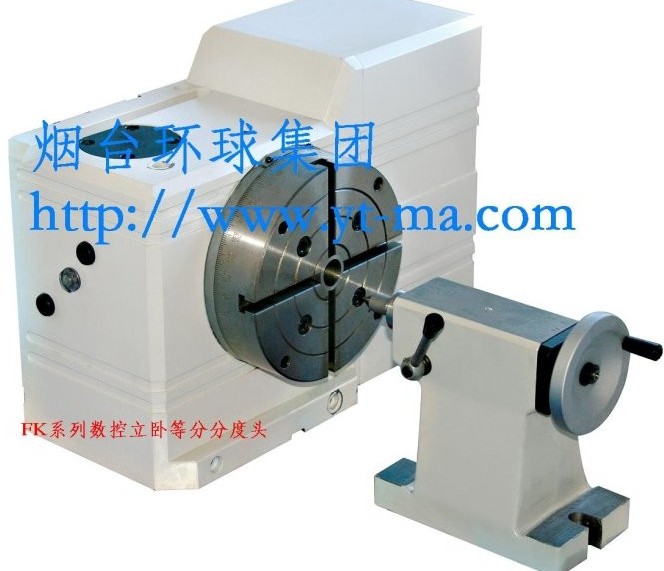

三、數控等分分度頭(FK系列）
采用三聯齒盤做為分度元件，靠伺服電機驅動分度，完成5度為基數的整數倍數的回轉等分分度工作,最大等分?jǐn)?shù)72，氣動鎖緊、松開主軸。分度精度10秒，重復分度精度3秒。中心高有140、160、200mm?？梢运胶痛怪眱捎?。
四、電動等分分度頭（FD系列）
采用三聯齒盤做為分度元件，采用經濟型電動刀架的控制原理，分度工位由機械編碼器或者傳感器控制，普通力矩電機驅動，電機正轉旋轉，反轉反靠鎖緊。分度頭鎖緊、松開無需氣壓和液壓，轉位速度快，經濟可靠。分度精度加減6秒，重復精度加減2秒。等分?jǐn)?shù)：2、3、4、6。
