UG是一個當今世界上最先進，緊密集成的CAD/CAM/CAE高端軟件，得到了廣泛應用。然而，UG只是一個面向通用產品的平臺，沒有把用戶的特殊需要和設計經驗集成到系統中，為此，有必要利用UG的二次開發工具對具體行業（產品）進行二次開發，以提高設計效率，縮短設計周期。特別在模具行業，相關的軟件較少，產品結構復雜，設計要求高，部分零部件已形成系列化，開發出專用的沖模CAD系統，以適應系列化產品的設計，大大提高三維沖壓模設計效率，為并行化設計打下基礎。
一、UG二次開發的實現途徑
UG/Open是一系列UG開發工具的總稱，主要包括UG/OpenAPI、UG/OpenMenuScript、UG/OpenGRIP、UG/OpenUIStyle、UG/OpenC++、宏命令（Macro）等。主要介紹本文用到的以下幾個模塊。
1、用戶菜單腳本UG/OpenMenuScript
UG/OpenMenuScript提供一套用于定義UG菜單的腳本語言，UG的菜單也是用該語言寫成的，開發者使用該腳本語言可以修改UG界面的菜單結構，如添加、刪除和定制菜單，以及改變菜單的顯示文本或響應行為(actions)等。菜單腳本文件的擴展名為*.men(文件).可以用微軟的記事本來制作，最后將擴展名由txt改為men即可。使用前，用記事本打開UG安裝目錄下的UGII\ugii_env.dat文件，找到#UGII_USER_DIR=${HOME}行，去掉#和${HOME}，在=號后輸入自己的目錄，本論文為C:\GEAR，在此目錄下建立兩個文件夾，取名為startup和application。其中*.men文件必須位于"用戶目錄\startup目錄"中，UG啟動后會自動加載。
本文部分菜單腳本編輯語言主要的語法格式如下：
VERSION120//兼容Ugv12的菜單腳本
EDITUG_GATEWAY_MAIN_MENUBAR//編輯UG主菜單
BEFOREUG_HELP//第一級菜單位于Help菜單之前
CASCADE_BUTTONLAUNCH_CASCADE//菜單的ID
LABEL寧文波-沖模設計//定義主菜單的標題
END_OF_BEFORE//結束第一級菜單的編輯
MENULAUNCH_CASCADE//編輯第二級菜單
BUTTONmj//下拉菜單的ID
LABEL模架設計(&J)//定義菜單的標題
BITMAPC:\tm.bmp//加載位圖
ACTIONSmojia.dlg//菜單的相應行為
SEPARATOR//菜單中畫分割線......
END_OF_MENU//結束菜單的編輯
2、UG/OpenUIStyle對話框技術
和VisualC++對話框設計相似，UIStyler包含對話框的各種控件，即UIObjects對象，如Label、ActionButton、Bitmap、Integer、Real、String、RadioBox、ScaleInteger（Real）StrolledWindow、SelectionBox、ToggleButton、SelectList等，可以隨意對它們進行組合并編輯確定其位置。每一UIObjects對象具有一定的屬性、選擇性及回調函數，這些性質均應在生成UIStyler對話框文件之前確定。在保存UIStyler對話框時共生成三個文件：*.dlg、*_template.c、*.h。其中*.dlg是UIStyle對話框界面文件，非ASCII格式，封裝了對話框的圖形界面；*_template.c、*.h分別是UIStyler對話框C語言模板文件和頭文件。用戶的主要工作是修改*_template.c模板文件并在其中添加用戶代碼，確定UIStyler對話框被調用的形式及其所實現的功能。這些工作都在VisualC++6.0中完成，最終和*.h編譯鏈接生成可調用的*.DLL文件。
3、UG/OpenAPI
UG/OpenAPI又稱userfunction，是一個允許程序訪問并改變UG對象模型的程序集。UG/OpenAPI封裝了近2000個UG操作的函數，它可以對UG的圖形終端、文件管理系統和數據庫進行操作，幾乎所有能在UG界面上的操作都可以用UG/OpenAPI函數實現。UG/OpenAPI程序分為內部程序（InternalUG/OpenAPI程序）和外部程序（ExternalUG/OpenAPI程序）。內部程序必須在UG環境下運行，根據所編制的程序進行交互操作。外部程序在操作系統中執行，不進入到UG環境中，程序執行過程不能進行交互操作。本文主要用到了內部程序，其格式一般為：
#include<uf.h>//包含UG/OpenAPI公共類型和函數定義 //包含額外的頭文件
voidufusr(char*param,int*retcod,intparm_len)//程序的入口函數
{
//定義變量
UF_initialize()；//訪問許可
body//應用主體
UF_terminate()；//返回許可
}
4、UG/OpenGRIP
UG/OpenGRIP是UG提供的二次開發語言模塊，也具有外部高級開發語言的接口。GRIP是UG的內嵌語言，能夠實現強大的圖形繪制、裝配、工程圖的生成和一定的文件管理功能，主要進行UG的功能調用。GRIP程序一般是在UG平臺下編制的，有獨特的開發工具、編譯鏈接過程、程序語法和文件格式，可以與UG/OpenAPI相互調用。
二、應用實例

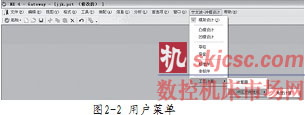

以模架為例，利用UIStyler制作程序中使用的對話框（圖2-1），并在VC++6.0中編程，編制程序的目的是生成動態鏈接庫文件*dll。利用UG/OpenMenuScript生成用戶菜單。（圖2-2）。
對話框編輯完成后以名稱mojia保存，生成三個用戶文件：界面文件mojia.dlg、頭文件mojia.h、模板文件mojia_template.c。把mojia_template.c調入VC++6.0，對程序鏈接編譯后，只能生成一個空的*.dll文件。要實現用戶的特定功能，需要在程序中添加相應代碼。
部分代碼如下：
intUB_apply_cb(intdialog_id,
void*client_data,
UF_STYLER_item_value_type_p_tcallback_data)
{
UF_STYLER_item_value_type_tdata;
intresponse=0;
interror_code=0;
chargrip_exe[1024];
char*program_name="mojia.grx";
doublepassnumber[3];
/*MakesureUserFunctionisavailable.*/
if(UF_initialize()!=0)
return(UF_UI_CB_CONTINUE_DIALOG);
/*----Enteryourcallbackcodehere-----*/
data.item_id="L";
data.item_attr=UF_STYLER_VALUE;
UF_STYLER_ask_value(dialog_id,&data);
passnumber[0]=data.value.real;
......
該程序調用mojia.grx的繪圖程序，并把用戶輸入對話框內的數據傳遞給GRIP，其部分代碼如下（在NXOPENGrip編譯連接后的代碼，圖2-3）：
程序運行結果如圖2-4。注意*dll要放在startup文件下，*grx*dlg要放在application文件下。程序要在UG基礎環境中運行，否則會出現找不到實體的提示。
三、結論和展望
本文利用UG二次開發功能實現沖模部件的參數化三維設計，為加快模具建模速度、節省設計時間方面將會取得一定成效。
