新版 CNC 軟件簡化了新型五軸機床的使用
2021-11-9 來源：NUM 作者：-
. 增強型 RTCP 功能，帶刀具矢量編程
. 新的 G 代碼命令和平滑算法有助于提高表面質量
2021 年 8 月 11 日 —— CNC 專家 NUM 發布最新版 Flexium 軟件，包括增強型 RTCP（旋轉刀具中心點）功能，帶有刀具矢量編程，可顯著簡化五軸機床的使用。
NUM 的 Flexium CNC 軟件現在包含具有 3D 工件補償?shù)脑鰪娦?RTCP 功能，可顯著簡化五軸機床的編程。
作為 RTCP 的原始開發商之一，NUM 持續增強該功能，以滿足機床制造商和最終用戶不斷變化的需求。公司實施的 RTCP 包括 24 個預定義運動配置，其 Flexium+ CNC 系統可在同一臺機床上容納不同的運動，例如，當需要不同的銑頭時。

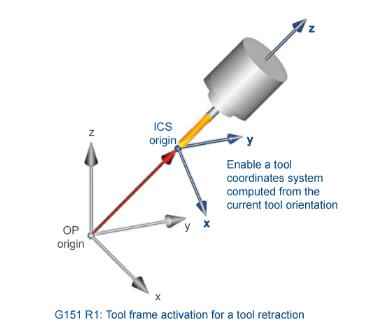

NUM 的基本 RTCP 功能由 ISO 代碼 G151 調用，提供了許多用戶指定的變體。該功能可以通過斜坐標系或在定位移動后激活。無論哪種情況，CNC 系統都會自動計算機械偏移量，以確保在旋轉軸移動時，刀具中心點始終與定義的工件表面接觸。RTCP 功能也可以通過旋轉軸的實際位置激活。
在此之前，5 軸機床的編程通常被認為是一項繁重的任務。旋轉軸通常使用其角度位置直接編程，其優點是在查看零件程序時可以想象加工頭的位置。但缺點是零件程序取決于機床的運動，未經修改就無法傳送到另一臺 5 軸機床上。
NUM 的 RTCP 功能的刀具矢量編程選項使刀具的方向由沿 X、Y 和 Z 軸的矢量分量決定，從而使零件程序獨立于機床運動。
在某些情況下，對準機床上要加工的工件可能是一個復雜的程序。此時，為了提高生產率，NUM 的 Flexium+ CNC 系統可以通過應用適當?shù)男拚祦硌a償定位偏差（包括角度），而不是移動工件。工件仍然未對準，但 CNC 系統意識到偏差并自動對其進行補償。

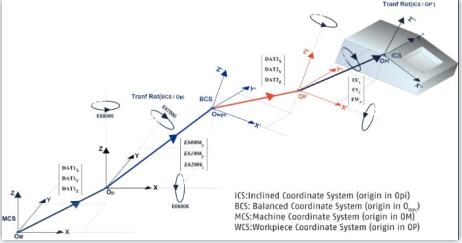

NUM Flexium 軟件（4.1.00.00 或更高版本）現在具有一個特殊的人機界面 (HMI)，允許輸入相應的修正值。由移位和旋轉產生的坐標系稱為“平衡坐標系”（或 BCS），補償功能稱為 3DWPC（3D 工件補償）。
NUM Flexium CNC 軟件中的 RTCP 功能現在可由旋轉軸的實際位置激活。
此外，該軟件現在還包括一項功能，幫助機床用戶加速粗加工操作的調整，以實現最佳的表面光潔度。新功能由 ISO 代碼 G732 調用，簡化了參數優化，并自動計算粗加工和精加工的預設置，平滑度可調。機床操作員可以選擇一系列屬性——例如輪廓公差、允許的弦誤差和段長——并調用可選的平滑算法，以減少機械沖擊和平滑工件表面。
為了進一步幫助機床操作員獲得最佳結果，NUM 還引入了一種新算法，使樞軸點保持恒定速度。由 CAD/CAM 系統生成的零件程序無一例外地包含多個小的 G01 段——在旋轉軸的情況下，這些段往往分布不均——導致速度變化，從而影響表面質量。新算法在旋轉軸運動過程中，在樞軸點保持恒定的速度，使不連續的部分得到平滑，從而改善表面質量。
