您現在的位置：數控系統網> 技術前沿>國產數控機床和數控系統在航天制造領域應用示范

國產數控機床和數控系統在航天制造領域應用示范

2020-5-11 來源：-- 作者：-

航天工業是機床行業的高端用戶，對數控機床的需求特點是大型、復合、精密及多軸聯動等，并且要求數控機床具有高剛性、高精度、高效率。

發展航天事業，建設航天強國，是我們不懈追求的航天夢。我國規劃，2020年年底左右，我國要完成載人航天、探月工程、北斗導航、高分辨率對地觀測系統等重大航天項目；2025年前后，全面建成國家民用空間基礎設施，推動空間信息應用規?；?、業務化、產業化發展；2030年實現整體躍升，躋身航天強國之列，以航天夢助力中國夢。

航天發射

神舟飛船

目前，國內航天制造企業所使用的高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航天領域的制造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控系統在航天制造領域的應用示范，使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。武漢華中數控股份有限公司與北京工研精機股份有限公司、四川普什寧江機床有限公司、上海拓璞數控科技有限公司、浙江日發精密機械股份有限公司、航天制造企業緊密合作，在此方面已經取得了很好成績。

應用案例

華中數控與四川寧江機床合作生產五軸臥式加工中心應用于航天制造領域

武漢華中數控股份有限公司（以下簡稱華中數控）與四川普什寧江機床有限公司（以下簡稱：寧江機床）緊密合作，針對航空航天裝備關鍵零件的數控加工需求，批量生產THM6363IV型五軸臥式加工中心，全部配置華中數控HNC-848D高性能數控系統。目前，雙方合作生產的五軸臥式加工中心已經形成批量銷售，全部用于航天裝備制造領域重點企業的數控加工。

一、機床特點

寧江機床THM6363IV型五軸臥式加工中心是專為高效切削和柔性生產線組線開發的五軸臥式加工中心，數控系統采用HNC-848D型高檔數控系統。具有一次裝夾完成銑、鉆、鏜、鉸、攻絲多工藝復雜曲面零件加工能力，適用于航天、航空、汽車、預警裝備等行業數控加工需求。

機床主要特點：

• 高動態性能：直線軸最大加速度1G，進給速度20m/min，快移40m/min；

• 高加工精度：定位精度4μm，重復定位精度2μm，銑削孔圓柱度5μm以內（孔直徑φ100mm）；

• 高主軸配置：采用大扭矩電機，適配機械主軸，適合大背吃刀量切削；

• 模塊化驅動：驅動采用HSV-120型號，高精度、高響應控制，驅動模塊之間可進行能量共享，同時還能通過可控整流模塊將多余電能回饋給電網；

• 立式交換托盤：托盤采用立式交換，不易夾屑，有效提高工件交換的穩定性；

• 伺服驅動刀庫：具有更好的分度精度，有效提高高速換刀穩定性。

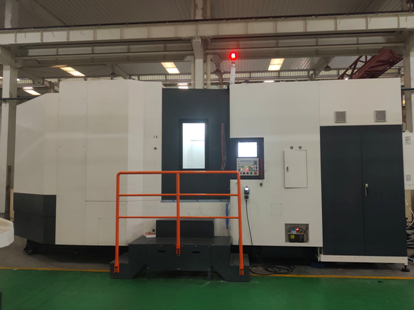

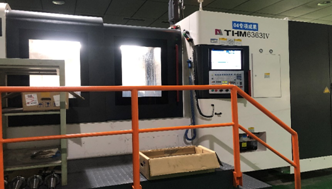

THM6363IV型五軸臥式加工中心

二、數控系統解決方案

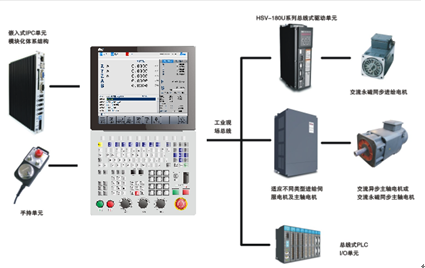

HNC-848D系統連接示意圖

1、數控系統主要功能

THM6363IV五軸臥式加工中心主要應用華中HNC-848D數控系統的五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、在線自動刀具測量和工件測量、空間誤差補償和全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

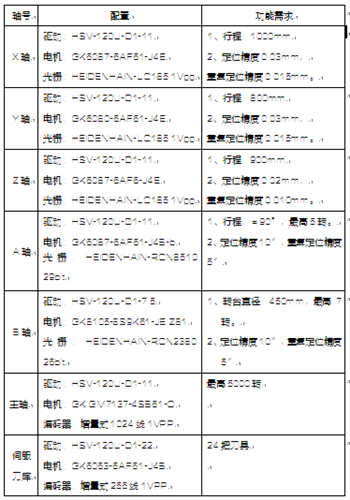

2、數控系統裝置、伺服驅動和電機配置清單
