從CCMT2018看國產數控系統的發展（二）
2018-9-6 來源：中國機床工具工業協會數控系統分會 作者：張幼龍
接上篇

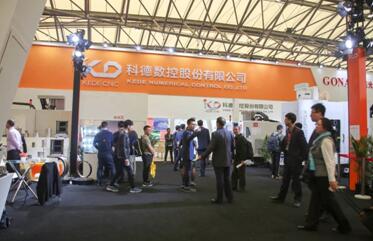

（五）大連光洋科技工程有限公司（科德數控）
1、 數控系統展示區
GNC60：
強大的多通道控制能力，支持通道間協同及共享坐標；為機床工藝運動坐標布局提供無限可能；支持伺服驅動同一運動坐標；支持斜軸控制；支持極坐標插補；支持多個電子齒輪并發；
.優秀的五軸加工能力，簡化5軸編程；支持多種五軸機床結構，支持斜面加工，支持定向退刀，支持3維刀具半徑補償；
.高速高精度控制。支持雙向螺距誤差補償，空間誤差補償，溫度補償；配合大連光洋GDS系列伺服驅動支持16384倍位置細分，可適配0.75-110KW交流同步伺服電機、交流異步主軸電機、力矩電機、直線電機；
.安全PLC理念，操作者安全和設備安全保障；
.在線刀具測量和工件測量，為高質量連續加工保駕護航；
.友好的人機交互界面，面向用戶開放；
.面向用戶開放的GMDL編程向?qū)В?jiǎn)化用戶應用編程計算；
.基于新一代光纖GLINK2.0現場總線的高集成度、高可靠性、高性能硬件平臺，為高性能數控機床高可靠性提供基礎保證；
.支持在線監控和信息集成。
2、電機
1)伺服電機
可實現高精度控制，與傳統伺服電機相比，具有較高功率密度，適用于高檔數控機床、工業機器人、紡織機械、航空航天等場合。在機床行業的應用，配備了19位絕對值高精度編碼器。

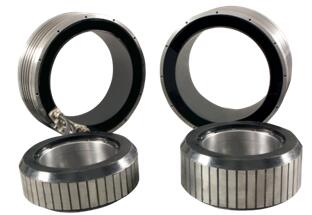

2)力矩電機
力矩電機具有調速范圍寬的特點，可實現低速大轉矩全直驅高精度控制，可實現弱磁調速控制。適用于高檔數控機床轉臺、軍工航天以及工業機器人等場合。力矩電機在汽車輪轂的應用，可實現全直驅輪轂。
3）主軸電機
主軸電機轉速范圍0-40000rpm、額定功率6.5-104kw、額定轉矩5-820Nm，能夠通過弱磁控制，實現額定轉速5倍的最大轉速。適用于高檔數控機床切削主軸、工業機器人等場合。

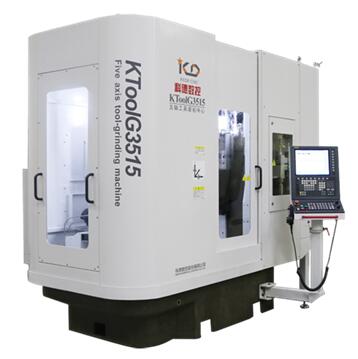

3. KToolG3515五軸工具磨床
高精度五軸聯動數控工具磨床，床身采用礦物鑄石材料，砂輪主軸采用專用同步主軸電機驅動，體積小，扭矩大，穩定性強。配備大連光洋自主研發的總線式數控系統GNC61和磨削工藝軟件系統G-TOOL，加工刀具種類齊全。配備氣動鎖刀缸，完成拉刀功能，自動調節鎖刀壓力。選配自動上料裝置，實現自動上下料，實現一人看管多臺機床或無人看管，提高加工效率。選配移動中心架，實現超長刀具加工。加工能力：工件最大直徑φ350mm，主軸最高轉速9000r/min。

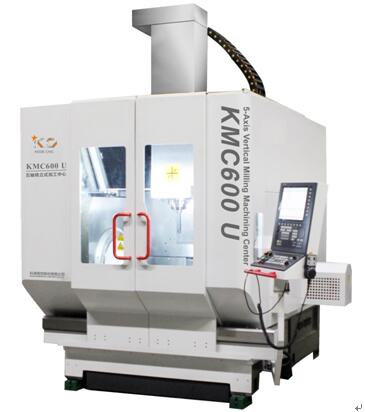

3、五軸立式加工中心KMC600 U
1、改良的龍門框架及整機結構設計；
2、驅動和導軌- 各線性軸具備最佳支撐方式；
3、人造大理石床身；
4 、內藏式同步電主軸- 水冷交流主軸電機
5、拾取式自動換刀裝置；
6、電氣- 電器柜及電器柜空調；- 數字驅動。

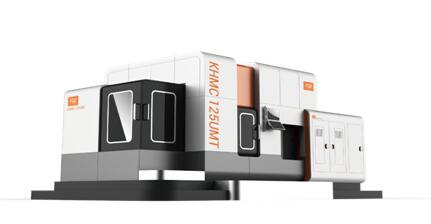

4、五軸臥式銑車復合加工中心KHMC125UMT
本產品采用國產總線式高檔數控系統，以及包括以力矩電機直接驅動的A軸、B軸和電主軸直驅技術、高分辨率高精度位置反饋技術、雙主軸同步控制、全閉環、熱變型補償?shù)认盗屑夹g(shù)。
（六）北京超同步伺服股份有限公司

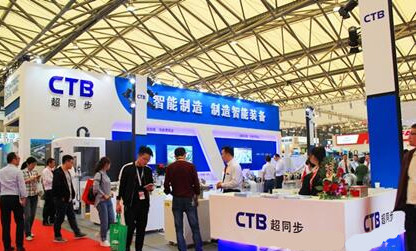

展會現場圖
主要產品展示：

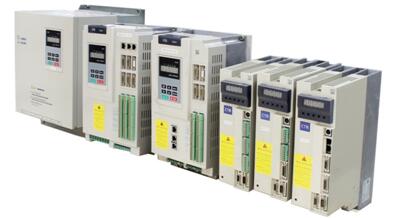

CTB系列伺服驅動器（1.5～315kW）
CTB系列伺服驅動器：對交流異步伺服電機、交流同步伺服電機均可實現電流環、速度環、位置環的全閉環伺服控制，控制模式包括了扭矩模式、速度模式及位置模式。具有低速大扭矩、定位精度高、震動抑制、頻寬廣等特點；
CTB系列伺服驅動器：支持各類常用總線，包括：ProfiNet、EtherCat、PowerLink、Mechatrolnk-Ⅱ、Can Open等；
CTB系列伺服驅動器：適用于數控銑床、數控車床加工中心、數控鏜床龍門銑床、數控立車等數控設備主軸(電主軸)的驅動。

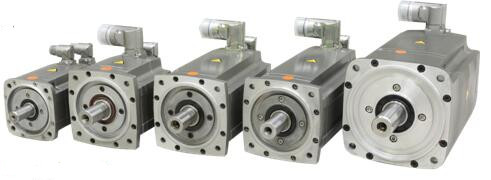

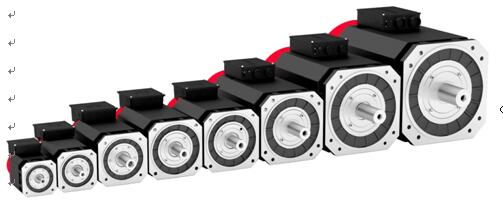

CTB系列主軸電機（1.1～315kW）
CTB系列主軸電機：結構緊湊、性能優越、外形美觀、效率高、廣泛應用于機械制造的各個領域，具有良好的性能價格比。
CTB系列主軸電機：可非標定制，解決客戶特殊應用需求。
CTB系列主軸電機：設計和生產符合ISO、IEC、GB等相關標準。

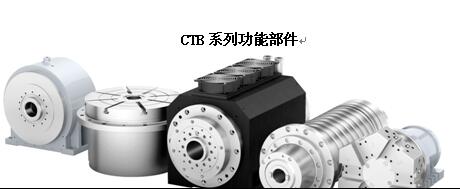

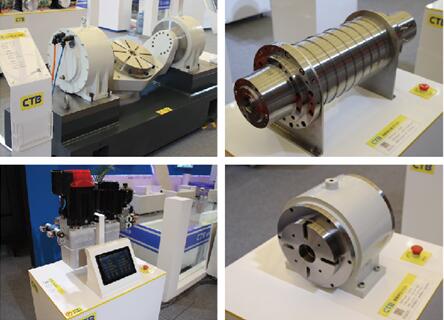

CTB系列功能部件：是超同步在多年的應用實踐基礎上，自主研發、設計、生產，品質與國際接軌，并且具有良好的性能價格比。
CTB系列功能部件：簡化了傳動機構，從根本上大幅提高了設備的加工精度及加工效率，降低機床噪音和振動。

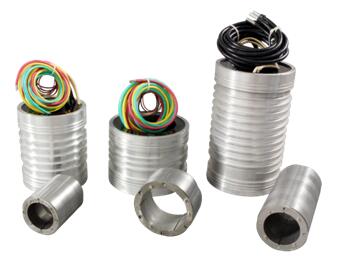

CTB系列功能部件：產品齊全，提供了包括電主軸、直驅轉臺、內裝電機、伺服刀塔、伺服刀庫、伺服液壓站、滑塊電機等系列產品。

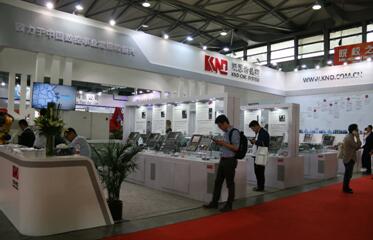

（七）北京凱恩帝數控有限公司
北京凱恩帝數控有限公司的主要展品如下：

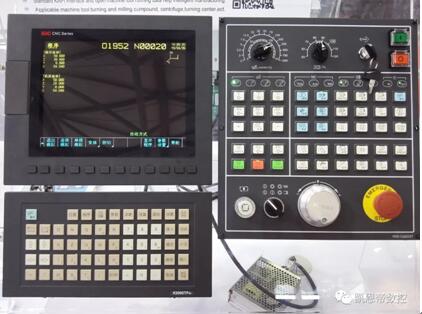

1、新款K2000Fi系統
本次系統升級包括硬件平臺、高速高精算法、系統功能、外觀設計、人機交互體驗、開放性等多個方面。

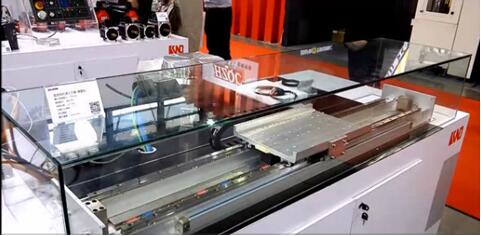

2、直線電機方案
最大持續推力：376.5N
光柵尺分辨率：0.05μ
定位精度：±5μ
最大速度：180m/min
適用場合：高速、高加減速、超低速加工

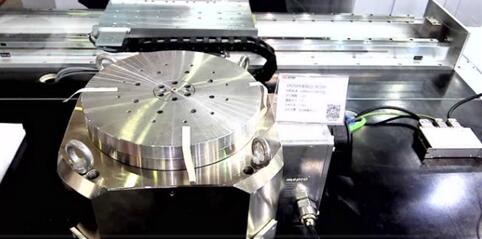

3、力矩轉臺方案
標配轉速：2000rpm(3000可選)
定位精度：≤20”
重復定位：≤6”
切削扭矩：55Nm
適用場景：車銑削復合加工

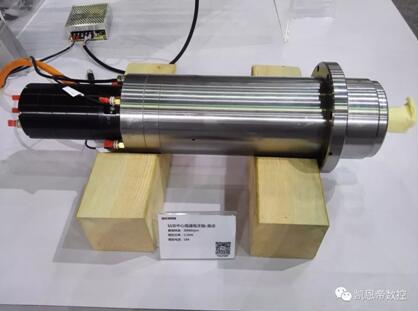

4、30000轉高速電主軸
最高速度：30000rpm
額定功率：5.5KW
適用場景：鉆攻中心、雕銑機等

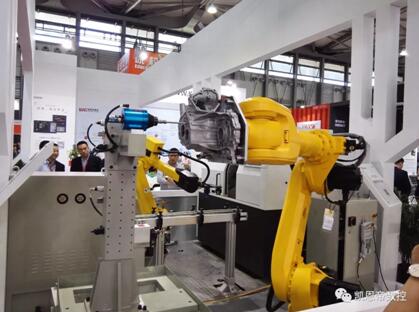

5、機器人解決方案
汽車零部件修毛刺方案

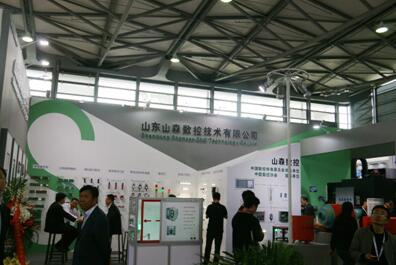

（八）山東山森數控技術有限公司
山東山森數控技術有限公司的主要展品如下：

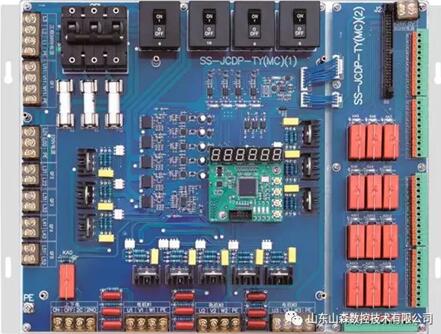

集成電盤
1.高度集成化，模塊化設計，數字化過載控制；
2.帶載電機缺相、短路、過載保護功能；
3.采用油阻尼斷路器替代原有金屬?gòu)椘綌嗦菲鳎?nbsp;
4.過載電流可調范圍寬，0.1~9.0A可調；
5.短路保護響應速度快，2us內硬件輸出關斷信號；
6.帶載電機功率≤2.2KW；
7.電盤主控板可實現電機加密功能；
8.集成繼電器模組、分線器及接線端子排，內部邏輯按照客戶機床電氣圖紙

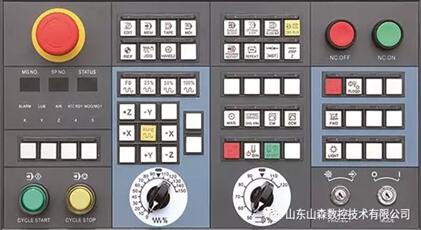

機床操作面板 SS-BZ-MC
1.適用于發那科、三菱系統；
2.采用矩陣電路，輸入輸出各占16個點，可實現64路輸入和64路輸出，隨機碼加密安全性高；
3.面板帶有手脈接口

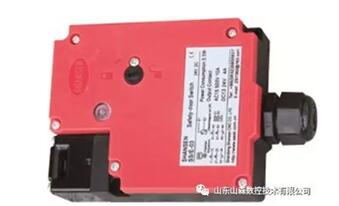

安全門開關 SS/E-03安全門開關
1. 外結構為方形；
2. 金屬開關頭部，可進行4個方向調整
3. 通過電磁線圈勵磁接觸鎖定的彈簧力；
4. 獨立電路指示燈可對應各種用途；
5. 內置6組觸點，可完成多種接線方式
6. 鎖緊力1300N
轉下篇
