四方電氣CA100伺服系統在木工四邊鋸上的應用
2017-3-15 來源：四方電氣 作者：——
近日，四方電氣CA100系列伺服系統成功應用于順德某木工機械制造廠家的四邊鋸上，木工四邊鋸是一種通過鋸頭把壓合好的木板四個邊鋸齊的設備，其速度快慢及鋸切質量的好壞，直接影響著家私制造企業的產能及產品質量。新的控制系統保證了鋸切機構運行的平穩性及定位的精確性，響應迅速，鋸切長度精準，生產效率高，得到了廠家好評。
系統方案介紹：
四方電氣CA100系列伺服系統應用在木工四邊鋸上的控制系統主要由觸摸屏、PLC、伺服驅動器（CA100-F4R0AP）、伺服電機（CM105-130F10110A1CN）、鋸頭平移機構、輸送調寬機構等構成。
基本工作原理為：四方電氣CA100伺服系統通過齒輪齒條及絲桿分別帶動鋸頭平移機構和輸送調寬機構。鋸切位置和速度及輸送調寬的寬度由觸摸屏設置，通過Modbus通信發送至PLC，PLC再將位置及寬度轉化為控制伺服位置及轉速的脈沖信號控制伺服系統運行。脈沖的個數及頻率決定了伺服電機轉動的圈數（即鋸切位置和寬度）和運行的速度。
方案優勢：
1. 四方電氣CA100伺服系統良好的系統剛性以及優異位置跟隨性能保證了鋸切位置及輸送寬度的精度
2. 四方電氣CA100伺服系統快速的響應性保證了設備工作的高效性；
3. 負載慣量辨識功能可自動優化絕大部分性能參數，安裝調試簡單；
4. 產品具有完善可靠的保護報警功能，保證系統運行的穩定可靠。

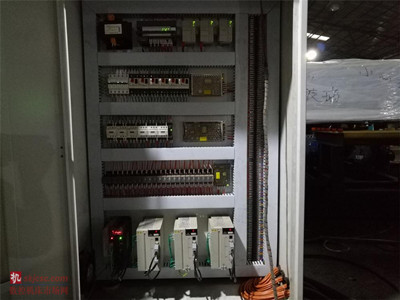

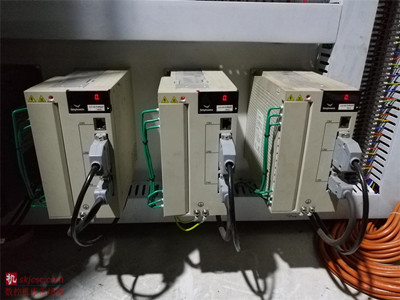

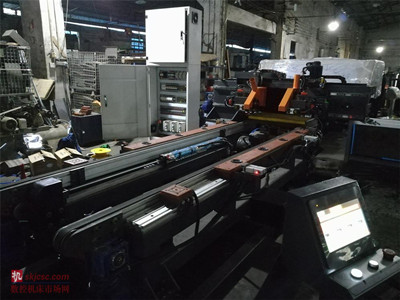

現場圖片：
