大聯大世平集團推出基于MindMotion產品的低壓無刷電機應用方案

2022-4-12 來源：大聯大世平集團 作者：-

2022年4月12日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于靈動微電子（MindMotion）MM32SPIN360C芯片的低壓無刷電機應用方案。

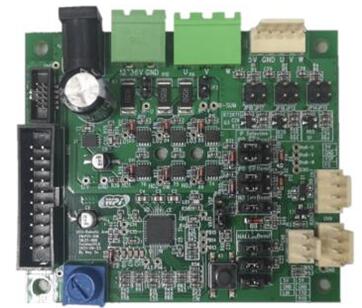

圖示1-大聯大世平基于MindMotion產品的低壓無刷電機應用方案的展示板圖

近年來，無刷直流電動機在眾多領域中得到廣泛應用。無論是電動汽車、家用電器，還是工業控制和醫療器械都有它的身影。無刷直流電動機之所以如此廣受青睞，除了保持了有刷直流電動機優越的啟動性能和調速性能外，其最大的特點就是沒有換向器和電刷組成的機械接觸結構，因而具有低損耗、高效率、壽命長、噪聲低、運行可靠、維護簡便等一系列優點。然而雖然無刷直流電機具有諸多優點，但是在控制上卻有一定難度。由于無刷直流電機的機械結構簡單，因此必須要配有相應的驅動電路，且需要由MCU產生電機所需要的波形來控制電機的轉動。針對無刷電機驅動設計，大聯大世平推出了基于MindMotion MM32SPIN360C的無刷電機驅動方案，可適用于多種電機驅動場合。

圖示2-大聯大世平基于MindMotion產品的低壓無刷電機應用方案的場景應用圖

在核心的主控部分，本方案采用的MM32SPIN360C是靈動微電子（MindMotion）旗下的高性能微控制器。其使用Arm Cortex-M0內核，最高工作頻率可達96MHz，并且內置高速存儲器、豐富的I/O端口和多種外設，包括：2個12位的ADC、3個比較器、3個運算放大器、1個16位通用定時器、1個32位通用定時器、3個16位基本定時器、2個16位高級定時器等。

靈動微電子（MindMotion）成立于2011年，是中國本土通用32位MCU產品及解決方案供應商。公司旗下產品基于Arm Cortex-M系列內核，具有自主研發軟硬件和生態系統的能力。靈動微電子是中國為數不多的同時獲得了Arm-KEIL、IAR、SEGGER官方支持的本土MCU公司，并建立了獨立、完整的通用MCU生態體系，可以為客戶提供從硬件芯片到軟件算法、從參考方案到系統設計的各項支持。

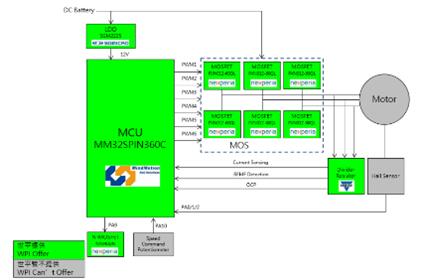

圖示3-大聯大世平基于MindMotion產品的低壓無刷電機應用方案的方塊圖

除此之外，本方案在電機驅動部分采用了6顆N-MOS管來用作電機的電子換相控制。芯片選用的是Nexperia的PXN012-60QL。PXN012-60QL具有體積小、功耗低的特點。漏源電壓（VDSS）可以達到60V，連續漏電流（Id）可以達到42A，開關頻率可以達到 30KHz以上?；谝陨显O(shè)計優勢，本方案可以滿足凈化器、服務器風機、吊扇、落地扇、電動手工具、吸塵器、無人機電調、小型水泵等應用的電機驅動需求。

核心技術優勢：

Arm Cortex-M0 32位MCU，主頻高達96MHz，內置預驅、比較器和放大器，整個驅動電路簡單；

MCU電源使用5V，可由MCU內部LDO轉換；

支持有傳感器/無傳感器的BLDC/PMSM電機；

支持1/2 Shunt R三相電流采樣；

可通過跳線選擇不同的電機回授方式，比如：HALL、BEMF、IPD等；

支持DC Bus電壓，總電流量測；

使用MCU內置比較器作為過電流保護。

方案規格：

MCU：Arm Cortex-M0 32-bit內核，主頻高達96MHz；

MCU電源使用5V，可由MCU內部LDO轉換；

支持UART通訊&LIN通訊；
