大聯大品佳集團推出基于NXP產品的5G open frame解決方案
2021-7-22 來源：大聯大品佳 作者：-
2021年7月22日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于恩智浦（NXP）TEA2206的240W 5G open frame解決方案。
圖示1-大聯大品佳推出基于NXP產品的5G open frame解決方案的展示板圖
當前，系統對于電源設計要求正在變得愈發苛刻。隨著能源法規不斷完善，針對效率的要求不斷提高，在電源已做到極致的情況下，單純地使用原始架構已不能滿足需求，因此必須有新一代的架構設計來滿足現行的需求。大聯大品佳針對高效率的5G電源應用，基于NXP技術推出了open frame解決方案，該方案搭載輸入端同步整流技術IC TEA2206T，此IC周圍零件較少，在不增加過多空間情況下，能夠有效提升效率，并取代傳統的橋式整流架構。

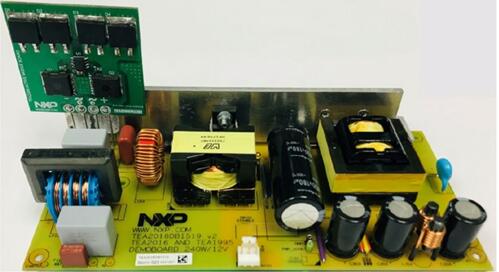

圖示2-大聯大品佳推出基于NXP產品的5G open frame解決方案的實體圖
TEA2206T是一種有源橋式整流器控制器，適用于采用MOSFET代替傳統二極管橋中的兩個低邊二極管。由于典型的整流二極管正向傳導損耗已消除，因此將TEA2206T與低電阻高壓外部MOSFET配合使用，可顯著提高功率轉換器的效率，與傳統架構對比，當電壓115Vac輸入時，效率可提高約0.78%，使整機效率突破90%。此外，TEA2206T還具有X電容器放電功能，可有效降低空載損耗。

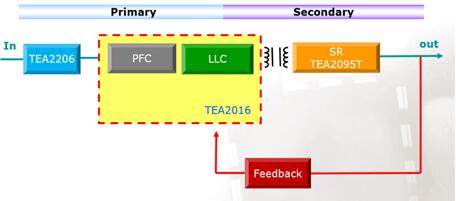

圖示3-大聯大品佳推出基于NXP產品的5G open frame解決方案的方塊圖
核心技術優勢：
. 外部零件少；
. 直接驅動MOSFET不須驅動線路；
. AC關閉快速放電功能；
. X-cap discharge功能有效降低空載損耗；
. 高壓啟動自給供電。
方案規格：
. 輸入電壓90V~264V；
. 輸出電壓12V；
. 輸出功率240W；
. 空載損耗小于0.5W。
