基于 PLC 技術的內圓磨床電氣升級改造
2025-8-5 來源： 福建龍溪軸承（集團）股份有限公司 作者：黃東升
摘要：本文從自動化發展的角度出發，利用 PLC 技術替代傳統電磁式繼電器的控制系統，以升級改造內圓磨床。通過改造內圓磨床電氣，證明了利用 PLC 升級改造傳統控制系統的可行性、快捷性和經濟性，通過減少繼電器的使用數量，降低了電氣故障率，提高了設備的工藝水平及運行效率。
關鍵詞：可編程邏輯控制器，內圓磨床，控制系統
0、 引言
機械設備由機械系統、液壓系統、傳動系統和電氣控制系統以及其他附件組成，由于電氣元器件使用一段時間后會逐漸老化，一般認為電氣系統的無故障運行期為 5～10年，隨后進入故障高發期。一般設備的機械和液壓部件使用 20 年甚至 25 年以上也能保持較高的精度、可靠性及穩定性，但這會造成相當多的設備在使用一段時間后必然面臨電氣控系統的大修理 。 從經濟價值的角度來看，機械、液壓系統、傳動系統等部件的價值遠遠大于電氣控制系統，因此，若能用少量投資升級改造原有設備的電氣控制系統，使舊設備更好地發揮其潛在效能，既能達到提高舊設備利用效率的目的，又能達到提升企業工藝裝備水平
的目的，使企業節約新設備的大筆投資，提高生產效率，獲得較大的經濟效益。
1、 我司現狀及改造思路
目前，我司還有部分磨床的電氣控制采用傳統的電磁式繼電器控制系統，由于這種電氣控制系統中使用大量的中間繼電器、時間繼電器，經近 10 年左右的運行，電氣元器件存在一定程度的老化，再加上其接線復雜、觸點多、動作反應速度慢，普通存在觸點接觸不良、互鎖觸點多、容易誤動作、故障多、維修查找故障難等諸多缺點，已嚴重影響設備效能的正常發揮，均需要大修理改造期限。為此，本文利用 PLC 升級改造原來傳統繼電器控制系統，以提高設備電氣控制系統的穩定性和可靠性。
PLC 是利用存儲在 PLC 內的邏輯控制程序?qū)崿F(xiàn)機床的各種控制功能，當控制功能改變時，只需修改其程序和改動少量外部接線。 與傳統繼電器控制系統相比，PLC 具有很強的靈活性和可修改性，可很方便地修改程序，實現各種控制功能。 同時，PLC 具有豐富的可供用戶編程使用的各類編程元件，且功能很強，可實現非常復雜的動作編程，只要通過編制邏輯關系完全可以替代傳統繼電器實際硬件接線，應用非常方便。因此，與傳統的繼電器控制系統相比，其具有很高的性價比，控制系統越復雜越能體現。大多 PLC 采用類似繼電器控制電路的“梯形圖”語言編程，編程語言簡單易學，易被電氣維修人員接受，且目前各類 PLC 也都有推出編程軟件，安裝在電腦上容易進行各種編程操作、過程監控、遠程控制等操作，與傳統繼電器控制系統相比，PLC 控制系統的設計、安裝、調試工作量要少且容易，彌補了傳統繼電器控制故障查找難的缺點，縮短了設備故障查找時間，并且具有完善的自我診斷和顯示功能，設備維修工作量減少，維護也更加方便。 這些都是PLC 控制器優越能的表現，因此，應用 PLC 升級改造傳統繼電器控制設備具有可行性和經濟性。
2 、升級改造實例
2.1 控制線路的原理

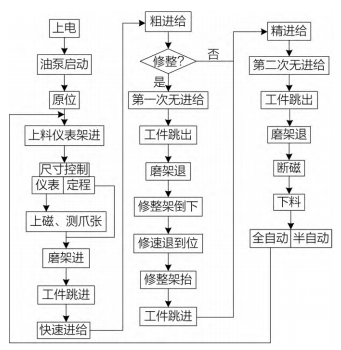

本文介紹了我司 1 臺內圓磨床 MZ208 電氣控制部分如何應用 PLC 升級改造的實例。 內圓磨床 MZ208 機床自動運行的原理流程如圖 1 所示。
圖 1 原理流程圖
2.2 運行控制模式
該內圓磨床包括手動調整、長期修整、半自動、全自動等主要運行控制模式，不同模式下的要求如下。
2.2.1 手動調整
手動調整是接通每個相對應開關以實現其相應動作，斷開開關則停止該動作。
2.2.2 長期修整
長期修整是完成砂輪修整的一個局部小循環的動作。
2.2.3 半自動
半自動是完成一個完整的上料加工過程后停下，其要求各相關部件均處于原始位置，即 行 程 開 關 SQ1、SQ5、SQ10、SQ11 均處于閉合狀態、電磁閥 YV1、YV5、YV10 得電，其加工循環過程為：按下循環起動按鈕 SB5，YV5 失電，機械手上料，上料完行程開關 SQ9 壓合，無心夾具上磁，測量?jī)x表架進，進到底 SQ0 壓合，測量?jī)x表信號 P0 動作，電磁閥 YV3 得電，磨架磨速進，進到底 SQ4 壓合，電磁閥YV6 得電正，工件架跳進，SQ11 斷開，電磁閥 YV10、YV11得 電，工件快速趨進并壓合 SQ6，電磁閥 YV10 失 電，進入粗進給磨削狀態，粗進給磨削結束，行程開關 SQ7 壓合或測量?jī)x表信號 P1 動作，當動作過程選擇在無修整狀態磨削時，直接進入精進給磨削；當動作過程選擇在有修 整狀態磨削時，其第一次無進給磨削延時時間繼電器 KT1得電，KT1 延時時間到，工件跳出，壓合 SQ11，使 YV3 失電，磨架退至修整位時 SQ3 壓合，YV4 得電，修整架倒下，修整至 SQ2 壓合，修整架抬起，磨架磨速進壓合 SQ4，工件跳進，YV11、YV12 得電，進入精進給磨削狀態，精進給完行程開關 SQ8 壓合或測量?jī)x表信號 P2 動作，進入第二次無進給磨削延時時間繼電器 KT2 得電，KT2 延時到或 P3動作，進給返回，工件跳出，磨架退到底，斷磁，下料，一個循環結束而停下。
2.2.4 全自動
全自動是反復運行上述半自動的每個循環過程。
2.3 確定 I/O 接口分配表

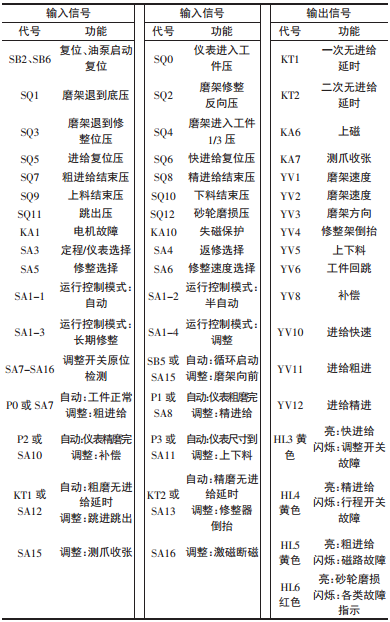

根據選擇的機型和確定的輸入、輸出點分配 I/0 口地址，其 I/O 接口如表 1 所示。
表 1 I/O 接口表
2.4 程序的設計思路和要求
2.4.1 程序的設計思路
該磨床在電氣系統的檢測元件和執行元件數量較多，其具備幾種不能同時運行的運行控制模式，因此，在設計程序時需要分別處理不同運行控制模式的程序，并進行綜合，以達到簡化程序設計的目的。根據實現時間繼電器和計數器清零、對輸出點的置位或復位、檢測或顯示初始狀態 等 操 作，可 將 MZ208 控制系統控制程序分成7個部分，分別為初始化程序、復位程序、調整程序、長期修整程序、自動與半自動程序、故障判斷與檢測程序、輸出綜合處理程序。
2.4.2 7 個部分程序的設計要求
（1）初始化程序主要是完成在油泵啟動時或異常緊急情況時的復位、運行控制模式轉換時的復位以及循環條件是否滿足的檢測。
（2）復位程序是在啟動油泵電機、或按動異常復位按鈕、或檢測到有故障信號、或檢測到有異常情況時發出的讓機床動作復位信號，可完成工件跳出、進給復位、磨架快退、測爪收、斷磁、下料等動作，使各部件恢復到起始位置。
（3）調整程序是在運行控制模式開關 SAI 轉到調整檔時，即 PILC 輸入（2.01）亮，開始執行調整程序，能實現單獨的各動作，但設計程序時應考慮某些動作條件的互鎖，以防誤動作。
（4）長期修整程序是在運行控制模式開關 SA1 轉到長期修整檔，即 PLC 輸入（2.00）亮，利用互鎖指令開始執行長期修整程序，其動作流程為：YV5 得電上料、YV1 和YV3 得電磨架快速左移、壓到 SQ2，YV1 失電，YV2 和 YV3得電磨架修速左移同時修整器倒下開始修整、壓 SQ3 且YV3 失電、磨架修速右移，再壓到 SQ2、實現往返修整。

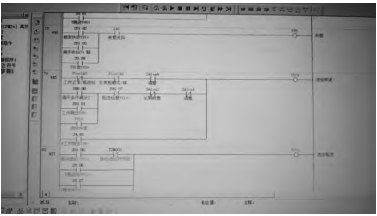

（5）自動與半自動程序是控制程序的重點，主要根據工藝流程方框圖設計，通過條件判斷執行的每步，直到循環結束，其粗進給的部分程序如圖 2 所示。
圖 2 粗進給程序圖
（6）故障判斷與檢測程序主要是針對長期修整、半自動與自動這 3 種運行控制模式下而設置的一段程序，主要是檢測各調整動作方式按鈕是否在原位、運行控制模式選擇開關是否正常、各行程開關動作是否異常、工件上磁是否正常等。
（7）輸出綜合處理程序是綜合輸出處理各相關部分程序的執行結果。
2.5 編程工具選擇
根據機床整個工作過程，分析需要的輸入、輸出元件并選擇合適的 PLC 機型。 考慮到系統上電，油泵起動，油泵電機、工件電機、冷卻泵電機、磁性分離器電機同時起動，機床各機械回到原始位置，按砂輪起動按鈕，砂輪電子軸起動，這些由控制簡單的接觸器控制完成，為節省 PLC的輸入、輸出點數而不將其設計到 PLC 控制程序中。 機床主要?jiǎng)幼鲌?zhí)行元件為 10 只直流電磁閥，2 只上磁和測爪張中間繼電器，2 只一次無進給、二次無進給延時的時間繼電器，各種故障報警指示燈和工作狀態顯示指示燈共 8個，共需要占 22 個輸出點。 輸入部分均屬于開關信號，13個行程開關、1 個循環啟動與 1 個復位按鈕各、4 種運行控制模式選擇開關，需要占 4 個輸入點、9 個手動調整模式時手動動作開關、4 個測量?jī)x的開關信號、1 個電機故障信號、1 個失磁保護信號、2 個時間繼電器信號、1 個定程與儀表選擇開關、1 個修整選擇開關、1 個返修選擇開關、1個修整速度 選擇開關、1 個手動調整用的各開關原位檢測，合計共 41 個輸入信號。 從以上統計來看，總點數為 63點，但為了節約 PLC 系統硬件的投資費用，在設計中應充分利用 PLC 的硬件和軟件條件，巧妙地采取措施以節省輸入和輸出的 I/O 點數，如用同一個指示燈的常亮、閃爍這 2 個狀態表示 2 種不同的信息，會使得原來需要占 8 個點的指示燈變?yōu)橹恍?4 個輸出點。 同樣，對輸入點也可以通過采用分組控制方式達到節省點數，即同樣 1 個輸入點可以實現在不同運行控制模式下輸入不同內容，只需在外部的硬件接線上加裝二極管進行隔離即可。如本文通過分組控制調整方式與其他 3 種運行控制模式，節省了 7 個輸入點，總共可以節省 11 點，合計共需 52 個點，其中輸入34 個點，輸出 18 個點。 所以經過全面權衡利弊，并從經濟、實用及滿足系統功能需要等方面綜合考慮，決定選擇歐姆龍公司的可編程序控制器 CPM2A-60CDR。 該機 型有 3個輸入通道，劃分為 1CH（00~11）、2CH（0~11）、3CH（00~11），每個通道占 12 點，合計 36 個輸入點，輸出也有 3 個通道，劃分為 10CH（00~07）、11CH（00~07）、12CH（0007），每個通道占 8 點，合計 24 個輸出點，能滿足輸入、輸出點數的要求，并留有少量冗余，且體積小巧，功能強大，完全可以滿足改造的控制要求 。
2.6 程序調試
程序調試在脫機編輯后通過通信接口連接 PLC，并將控制程序下載到 PLC 后在機床現場進行調試，通過在線監控，首先調試初始化程序、復位程序、調整程序，驗證這些程序的設計是否符合控制系統及動作要求；其次調試長期修整程序，驗證程序是否滿足長期修整工藝要求；最后調試半自動程序與自動程序，驗證程序是否滿足正常生產加工工藝要求，同時也調試驗證故障判斷與檢測程序的設計是否能達到提示功能。調試中出現的部分問題可以進行在線修改，大大縮短了調試周期。經使用后，操作者認為動作準確，操作簡捷，提高了工作效率。
3、 結語
由本次升級改造實例可知， 采用小型可編程控制器PLC 的控制系統升級改造傳統繼電器邏輯控制，一方面提高了設備的整體性能和工藝裝備控制技術水平，以及舊設備的利用效率，并為推廣應用 PLC 改造傳統繼電器控制設備積累了很好經驗；另一方面消除了傳統繼電器控制容易出現的故障缺點，降低了設備故障率，大大減少了設備維修工作量，降低了維修費用。改造后，該設備更好地發揮了潛能，取得了良好經濟效益，達到了預期目的。
