雷尼紹隆重推出FORTiS?功能安全型封閉式光柵
2021-7-6 來源：雷尼紹 作者：-
雷尼紹最新推出FORTiS封閉式光柵系列的功能安全型號。
FORTiS™ FS是一款封閉式絕對直線光柵系統，已獲得以下功能安全標準認證：ISO 13849:2015 PLd，IEC 61508:2010 SIL2，IEC 61800-5-2:2016 SIL2。它還具備先進的FORTiS光柵系列的所有其他優點。
某些機械安全功能，例如安全限制速度 (SLS)，要求光柵位置反饋具有功能安全性。如果使用經認證可用于安全性相關應用的光柵系統，則可大大簡化機器認證過程。
采用這些先進的機械安全功能，機床制造商可提高機器安全性，增強機器的功能，從而減少生產輔助時間和機器停機時間。
FORTiS FS光柵兼容Siemens DRIVE-CLiQ和BiSS Safety串行通信協議。
FORTiS簡介
創新型FORTiS封閉式絕對直線光柵系列專用于機床等惡劣應用環境。
FORTiS光柵基于業內成熟的RESOLUTE™光柵技術而設計，抵御液體和固體碎屑污染物侵襲的能力極強。它采用擠壓成型的柵尺殼體，帶有縱向連接的互鎖密封條和密封端蓋。讀數頭本體通過滑片與密封的光學系統連接，而滑片可穿過DuraSeal™密封條沿著光柵運動，范圍可達整個光柵長度。
線性軸運動帶動讀數頭和光學系統掃掠過光柵的絕對式柵尺（固定在柵尺殼體內部），但無機械接觸。

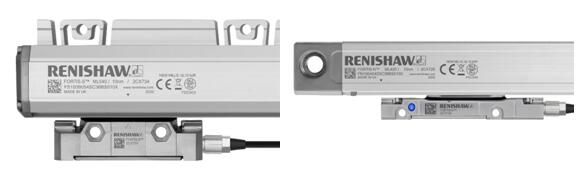

客戶可根據機器的空間要求，從兩種不同形狀的柵尺殼體中選擇。FORTiS-S直線光柵是標準型號，提供的測量長度范圍為140 mm至3,040 mm，可通過柵尺殼體上的撓性孔直接安裝在機加工表面上。
FORTiS-N光柵提供的測量長度范圍為70 mm至2,040 mm，采用橫截面更細窄的柵尺殼體和更緊湊的讀數頭，可安裝在狹小空間內。FORTiS-N可通過兩個端蓋安裝孔直接安裝到機加工表面上，或使用安裝板進行安裝以提高剛性。
雷尼紹首席機械工程師Ian Eldred重點介紹了FORTiS具備的多項獨創性、突破性設計特性，以及新推出的功能安全 (FS) 型號：
“全新的FORTiS封閉式絕對光柵系列是雷尼紹多年研發工作的成果。采用創新型非接觸式機械設計，無需機械導向滑架，因此重復精度高、滯后低、測量性能更優。經過五年最嚴苛的加速壽命試驗，雷尼紹開發出新型DuraSeal密封條并且完善了性能。這種密封條可實現出色的耐磨性、抗機床潤滑劑腐蝕性及密封性，而且當結合凈化空氣使用時，防護等級可達到IP64。”
他補充道：“FORTiS絕對式光柵還采用專門設計的集成式調諧質量減振器，可實現業界領先的30 g抗振性，突破了傳統的封閉式光柵可以承受的極限。FORTiS光柵的安裝簡便快捷，可幫助客戶節省制造和維護時間。此外，隨著工業界的系統和流程風險抑制趨勢漸漲，我們決定為所有FORTiS封閉式光柵提供功能安全型號。令人興奮的是，在FORTiS系列發布短短四個月之后，我們就推出了獲得FS認證的新型號。”
FORTiS絕對式光柵的優點
FORTiS絕對式光柵系列的設計堅固耐用，可抵抗各種機械沖擊和振動的影響。所有FORTiS-S和FORTiS-N光柵在使用安裝板進行安裝時，額定抗振性均可達到30 g，即使在最惡劣的環境和要求苛刻的運動控制應用中，也可確保可靠測量。
除了擠壓成型的柵尺殼體外，F(xiàn)ORTiS光柵還通過另一個更高級別的密封設計來保證抗污性：讀數頭光學系統（在柵尺殼體內部運行）本身的密封防護等級高，可有效防止液體、切屑和其他碎屑的污染。此外，F(xiàn)ORTiS柵尺殼體的密封性提高，可減少凈化空氣系統的氣體泄漏，從而降低運行成本并延長系統使用壽命。
FORTiS光柵采用一系列串行通信協議，包括BiSS C、BiSS Safety、Siemens DRIVE-CLiQ、FANUC、Mitsubishi和Panasonic。FORTiS的尺寸設計還確保了與其他各種新舊系統之間的空間和螺栓孔兼容性。
FORTiS光柵與傳統光柵安裝方式不同，并不依賴于外圍診斷設備。借助雷尼紹擁有專利的LED安裝指示燈和精心設計的安裝附件，可確保光柵安裝直觀明了、一次成功。相比于傳統的光柵系統，F(xiàn)ORTiS的安裝用時大大縮短，即使在空間受限的應用場合也不例外。
安裝人員可通過標準USB連接器將高級診斷工具ADTa-100連接至運行雷尼紹ADT View軟件的計算機，從而實現更多功能。該軟件具有用戶友好型圖形界面，可顯示高級診斷信息，包括關鍵的光柵性能參數，例如沿整個軸的信號強度等。還可以永久保存安裝數據的記錄，令機器制造商和用戶更加放心。
雷尼紹FORTiS絕對式光柵系統已獲得CE認證，由雷尼紹嚴格按照通過了ISO 9001:2015認證的質量控制體系自主制造，并且由一個全球團隊支持，提供真正快捷的全球化服務。請聯系當?shù)氐睦啄峤B業務代表，了解FORTiS絕對式光柵系列如何幫助您解決測量難題。
有關雷尼紹全新FORTiS FS封閉式直線光柵的更多信息，請?jiān)L問www.renishaw.com.cn/fortis
詳情請?jiān)L問www.renishaw.com.cn/encoders
