全新增量式光柵，安裝簡便，專為設備制造商量身打造
2018-8-16 來源：雷尼紹 作者：--
世界領先的測量產品制造商雷尼紹推出了適用于直線軸位置反饋的全新光柵系列 — 新光柵具有極寬松的安裝公差且工作速度高達24 m/s。QUANTiC™光柵系列可從讀數頭直接輸出數字信號，無需額外使用體積龐大的外部接口。這一突破性創新技術最早應用在雷尼紹先進的VIONiC™光柵上。
對于OEM機器制造商而言，配合客戶交貨期至關重要，因此若能縮短機器內部組件（如光柵）的安裝調試時間，則更有助于確保產品如期交付，從而提高經營利潤。QUANTiC光柵在設計時充分考慮到了這一點：它具有雷尼紹有史以來最寬松的安裝公差和極優異的抗污性能，并可選裝用于遠程校準和故障深入診斷的高級診斷工具 (Advanced Diagnostic Tool, ADT)。
QUANTiC光柵系統搭配使用40 µm柵距的柵尺；借助雷尼紹獨特的光學濾波系統設計，QUANTiC可實現更寬松的安裝公差和更高的工作速度。例如，讀數頭安裝間隙和扭擺公差目前分別可達±0.2 mm和±0.9?。可選配的柵尺包括導軌式 (FASTRACK™) RTLC40柵尺和自粘式RTLC40-S柵尺：兩者均能確保柵尺不受安裝基體影響而獨立膨脹或收縮，從而可簡化誤差補償過程。

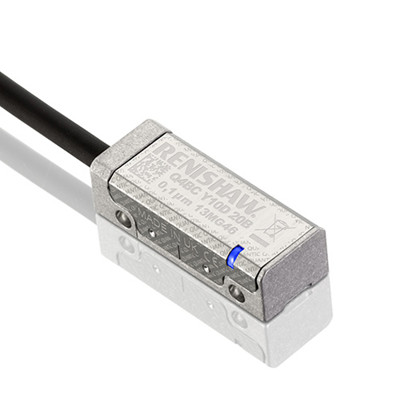

QUANTiC讀數頭

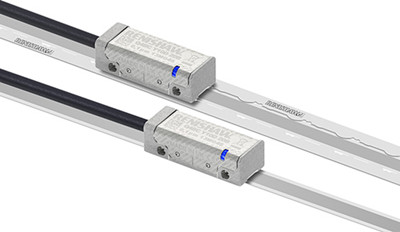

柵尺上的QUANTiC讀數頭
QUANTiC光柵系統擁有多種先進的設計特性，因此具備極強的防塵抗污能力。QUANTiC讀數頭集成有雷尼紹成熟的光學濾波系統，可對多個柵尺周期的讀數進行平均，有效濾除臟污等引起的非周期性特征。借助一系列電子信號處理算法，例如自動增益控制 (AGC)、自動偏置控制 (AOC) 和自動平衡控制 (ABC) 等，可進一步增強測量信號的精度。借助新的檢測器設計，QUANTiC光柵還具備了第三層的信號濾波功能，這有助于更好地消除因柵尺污染產生的非諧波信號頻率。所有這些信號調節功能組合在一起，確保了QUANTiC能夠實現極低的電子細分誤差 (SDE)，并且最大程度減少了因污染導致的信號波動。
高級診斷工具 (ADT) 由ADTi-100硬件及ADT View軟件組成，令光柵安裝和校準過程變得極其簡單輕松。其特性與優點包括：遠程監控；信號強度視聽指示、限位開關和讀數頭俯仰指示；DRO輸出、利薩如圓輸出，以及能夠以多種常用文件格式保存數據。
QUANTiC光柵有助于提高大規模生產線的生產效率，能夠使OEM客戶大幅節省時間和成本。QUANTiC光柵系列已獲得CE認證，由雷尼紹嚴格按照通過了ISO 9001:2008認證的質量控制體系制造。與所有雷尼紹光柵產品一樣，QUANTiC也由一個全球團隊支持，提供真正快捷的全球化服務。
詳情請訪問www.renishaw.com.cn/encoders
