捷太格特（JTEKT）通過運用MBD，致力于提高軸承設計的效率和可靠性
2025-2-11 來源：捷太格特 作者：-
捷太格特（JTEKT）在滾動軸承的設計中，通過運用基于模型的開發方法（以下簡稱MBD*1），進一步提高了開發效率。
日前，我們對MBD進行了全新的升級，通過使用數字化技術提高了軸承設計過程的效率，并利用新的測試設備提高了評價解析的可靠性。
*1、MBD：
=Model Based Development
=基于模型的開發
對項目開發對象進行精確建模，并以建模為基礎活用模擬技術。是在項目開發階段能有效縮減開發時間，同時提高產品品質的一種高效開發手段。
捷太格特提出了2030集團愿景，旨在“通過產品生產、設備制造，致力于成為中國客戶的解決方案提供者，共同締造未來移動社會”。

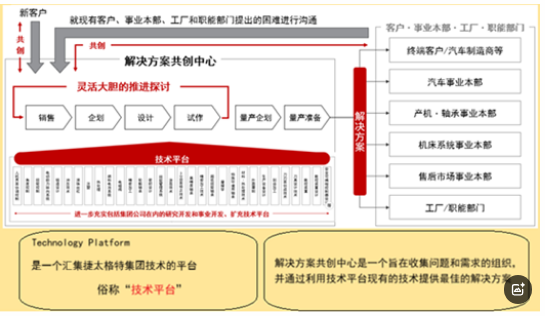

捷太格特?fù)碛袇R集與產品和制造設備相關基礎技術和知識的技術平臺，并正在籌建解決方案共創中心，該中心將能夠結合各種技術，為公司內部及社會課題提出解決方案。
新MBD通過導入我司開發的設計主干系統，大大縮短了設計過程的同時，最大限度地減少了設計人員的設計誤差。
我們將利用新升級的MBD，為產品的早期導入和功能的提升等提供解決方案。此外，由捷太格特的集團公司所新研發的評估測試儀，通過采用磁懸浮軸承，可以在比現行更高的轉速下進行評估，進一步提高了評估解析的可靠性。
設計主干系統可縮短設計流程
在傳統的軸承設計過程中，設計人員必須手動重復大量的技術計算，大量消耗了數據傳輸和存儲的時間，并存在不同的設計人員發生的設計偏差。如今，我們重新審視整個設計流程，并開發了一套新的核心設計系統，使初期研究到繪制設計圖的整個流程無縫銜接。引入該系統后，設計研討時間相較從前縮短了四分之一，無論設計人員是否經驗充足，都能進行獨立的研討工作。
內置磁懸浮軸承的評估測試儀
今后，隨著汽車和工業機械電動化的不斷加速，軸承的高速旋轉化、效率化、可靠性的要求也將不斷提高。為了設計出滿足上述需求的軸承，捷太格特的集團公司“JTEKT MAGNETIC BEARING CORPORATION”（簡稱“JMB”）開發并制造了內置磁懸浮軸承的評估測試儀。可在超高速旋轉及急加減速旋轉條件下進行性能評估。
磁懸浮軸承是利用電磁力的作用無接觸支撐旋轉軸的軸承，具有零摩擦、無需潤滑油和免維護的特點。我們在新開發的評估測試儀中的驅動主軸電機單元內，使用了磁懸浮軸承，使測試儀可以評估高達45,000 min-1（dmn※2值270萬）超高速的旋轉性能，這是電動汽車（BEV）電驅動系統e-Axle的高速旋轉要求規格。除此之外，還可以評估高達15,000 min-1/s的急加速和急減速旋轉性能。同時能承受徑向和軸向的載荷，并兼容油脂潤滑性能。
此次捷太格特開發的新型評估測試儀，可以掌握現行高速測試儀無法評估的超高速范圍內軸承的極限性能，從而開發出即使在高速旋轉下也不會發生破損或燒傷的軸承，以滿足e-Axle對更小尺寸和更高產出的要求。
捷太格特通過仔細檢查數字模擬結果，在分析過程中反饋與現實現象的差距，極大地提高了產品可靠性。
※2dmn：表示滾動軸承的旋轉性能的值。轉體的螺距圓直徑×旋轉速度（min-1）

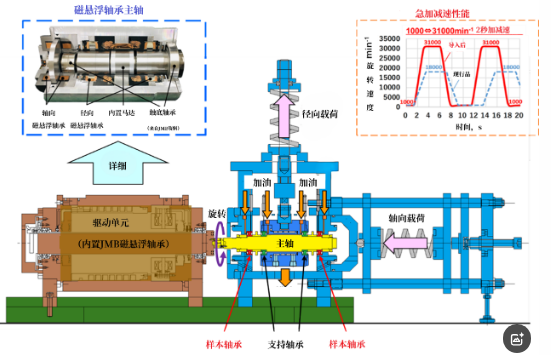

內置磁懸浮軸承的評估測試儀的結構和特點

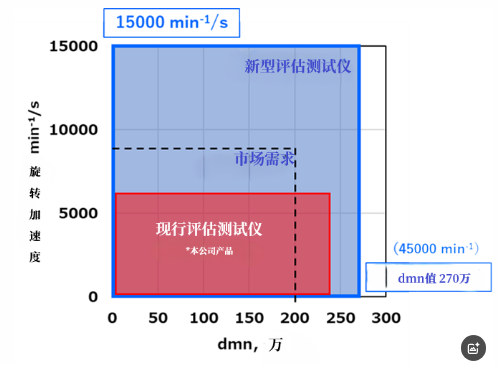

內置磁懸浮軸承的評估測試儀展示評價能力
今后的展望
捷太格特將繼續努力，利用創新的設計主干系統和評估測試儀，通過高效可靠的MBD ，縮短軸承的設計周期，并在最短的交貨期內為客戶解決問題。此外，通過推廣MBD，捷太格特將進一步通過實現零排放，為達成碳中和社會做出貢獻。
今后，捷太格特將繼續發揮集團的優勢，為客戶遇到的課題提供最佳的解決方案。
（來源：捷太格特）
