舍弗勒2020年新品：FAG/INA絲杠支撐軸承
2020-7-20 來源：舍弗勒 作者：-
舍弗勒集團是一家來自德國的家族企業，其名稱來自于其創始人喬治·舍弗勒（Georg Schaeffler）博士的姓氏。舍弗勒集團是全球范圍內生產滾動軸承和直線運動產品的領導企業，也是汽車制造業中極富聲譽的供應商之一。通過三個知名品牌－INA，F(xiàn)AG和LUK，舍弗勒集團積極活躍在汽車制造、工業制造和航空航天領域。舍弗勒集團汽車工業部憑借其在轎車和貨車的整體動力系統（發動機、底盤、變速箱和輔助裝置）中的專業技術成為幾乎所有汽車制造商和其它主要供應商的可靠合作伙伴。

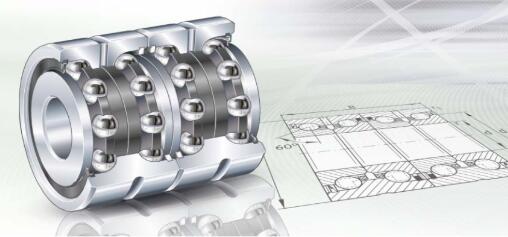

舍弗勒絲杠支撐軸承：由于在驅動軸、主軸、轉臺和直線單元的軸承布置方案上高瞻遠矚，Schaeffler數十年來在全球市場上一直是名列前茅。不過，對于機床子系統的成功來說，單一軸承零件通常不再是決定性的因素。
實際上，得益于舍弗勒產品性能巨大的改進、獨一無二的產品賣點："即裝即用的產品"，客戶將繼續獲得直接的效益。為了優化整個機床系統，對于子系統的簡單支撐是不夠的，而是需要將測量、密封、潤滑、制動等一些比較重要的功能集成到零件中。這種智慧方法一貫注重于整個系統，包括軸承和軸承位置。這就可提供一系列產品，這些產品涵蓋整個機床行業，為客戶提供最佳選擇。
此外，直接驅動和機電一體化方案在機床行業中的運用越來越廣泛。因此，Schaeffler與IDAM - INA驅動與技術有限公司-合作，為提供商網絡引入了一個強大的合作伙伴。這樣就能作為一站式供應商為您提供軸承元件以及與驅動系統準確匹配的各部件。
舍弗勒絲杠支撐軸承的分類和特性：
一、推力角接觸球軸承：
1.1 介紹：
推力角接觸球軸承是用于絲杠驅動軸承布置的精密軸承。根據不同系列，它們可以承受徑向力以及一個或兩個方向的軸向力。接觸式密封可以使?jié)L動體免受污染物和水分的侵害。對于較高轉速，可采用最小間隙密封。

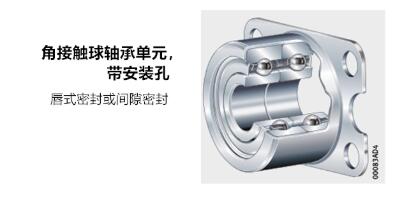

這種軸承有外圈帶安裝孔和外圈不帶安裝孔兩種類型。帶安裝孔的軸承通過螺栓直接安裝在相鄰結構上。由于沒有定位孔的要求或者不需要加工相匹配的軸承端蓋，這種解決方案特別經濟。
對于某些應用領域，較低精度的軸承布置通常就足夠了。因此，也提供有較大公差的軸承。

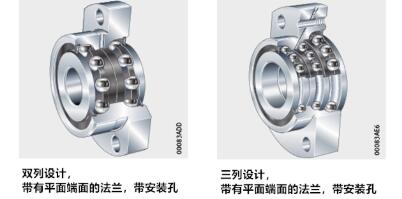

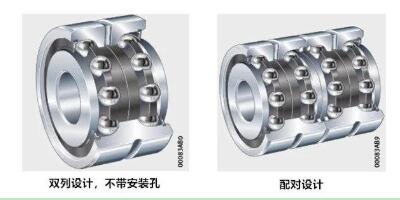

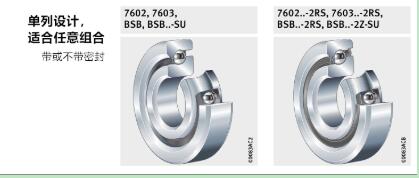

1.2 產品概覽 - 推力角接觸球軸承
1.3 產品特性 - 推力角接觸球軸承：
絲杠驅動軸承布置用于傳統軸承設計結構不能很好地滿足應用要求的場合。
INA和FAG推力角接觸球軸承的產品范圍很廣，可以滿足螺紋絲杠中高動態運行工況的軸承布置設計要求，如高精度、高承載能力、高剛度、低摩擦、安裝簡便、免維護或低維護等。通過這些考慮全面、應用理想的產品可以得到具體的解決方案來滿足絲杠驅動中軸承布置的技術和經濟性要求。
二、滾針/推力圓柱滾子軸承
2.1介紹
這些精密軸承是帶向心軸承組件的雙向推力圓柱滾子軸承。
這種軸承有外圈帶安裝孔和外圈不帶安裝孔兩種類型。帶安裝孔的軸承通過螺栓直接安裝在相鄰結構上。接觸表面較大和孔間距小，因此其與相鄰結構的連接剛度很高、固定效果良好。因此，在通常情況下，不需要固定軸承所需的軸承端蓋，也不需要進行匹配加工。
如果軸定位墊圈的軸向相鄰空間不足或需要密封滾道，則帶一端伸出的階梯軸定位墊圈的軸承比較合適。

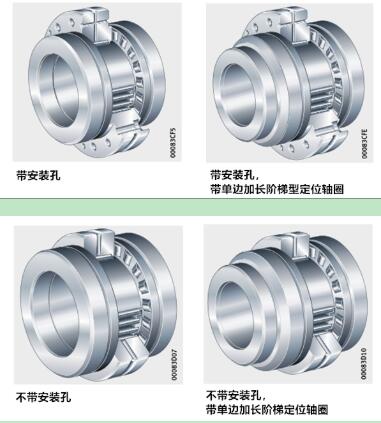

2.2 產品概覽 - 滾針/推力圓柱滾子軸承
二、滾針/推力圓柱滾子軸承
2.1介紹
這些精密軸承是帶向心軸承組件的雙向推力圓柱滾子軸承。
這種軸承有外圈帶安裝孔和外圈不帶安裝孔兩種類型。帶安裝孔的軸承通過螺栓直接安裝在相鄰結構上。接觸表面較大和孔間距小，因此其與相鄰結構的連接剛度很高、固定效果良好。因此，在通常情況下，不需要固定軸承所需的軸承端蓋，也不需要進行匹配加工。
如果軸定位墊圈的軸向相鄰空間不足或需要密封滾道，則帶一端伸出的階梯軸定位墊圈的軸承比較合適。
2.2 產品概覽 - 滾針/推力圓柱滾子軸承

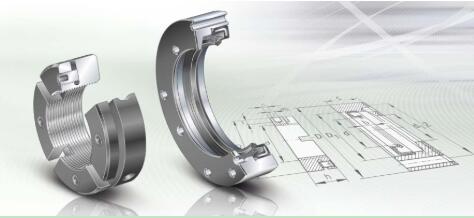

三. 附件（密封架組件/精密鎖緊螺母/套筒/BEARINX-online Easy BallScrew）
3.1 介紹
3.1.1 密封架組件DRS是完整的密封組件，通過螺栓安裝在滾針/推力圓柱滾子軸承ZARF（L）的外圈上。它們可以精確對中并保護軸承不受外界因素影響。
3.1.2 精密鎖緊螺母用于在絲杠驅動軸承中提供指定的軸向預載力。它們也用于軸向承載能力、軸向跳動精度和剛度要求較高的場合。
3.1.3 使用BEARINX-online Easy BallScrew可以免費執行絲杠驅動軸承布置的計算。

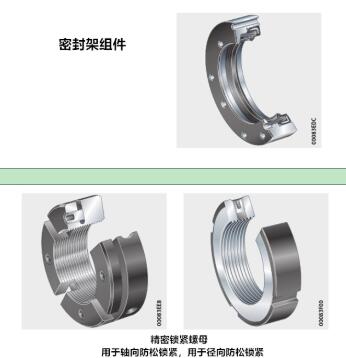

3.2 產品概覽 - 附件（圖）
3.3 產品特點 - 附件
3.3.1 密封組件
密封架組件DRS通過螺栓安裝在滾針/推力圓柱滾子軸承ZARF（L）的軸承外圈上并在此位置精確對中。它們保護軸承不受外界因素影響。
這些密封元件作為包含多個零件的組件提供，并且包括 :
●密封法蘭；
●旋轉軸封，符合DIN3760 , 帶由NBR制成的彈性部分；
●墊圈；
●將密封組件固定在軸承中心墊圈上的圓柱頭內六角螺栓。
工作溫度：受密封材料限制，密封架組件的合適工作溫度范圍為-30℃至+120℃。
3.3.2 精密鎖緊螺母
精密鎖緊螺母用于要求承受高軸向力并且獲得高軸向跳動精度和剛度的場合。
與滾動軸承接觸的鎖緊螺母螺紋和軸向端面是一次裝卡加工完成的。因此其軸向跳動精度非常高。
如果正確使用，可用的精密鎖緊螺母AM、ZM和ZMA可多次使用。

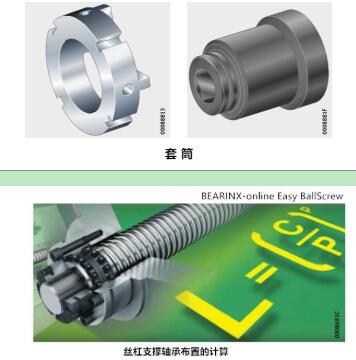

3.3.3 套筒
簡單擰緊和松開軸上的精密鎖緊螺母ZM時，套筒LOCKNUT-SOCKET-KM，非常合適。與套筒AMS組合使用時，此套筒也適合用于精密鎖緊螺母AM。和鉤形扳手相比，它們?cè)阪i緊固定螺母的圓周上需要的空間更小，并且可以配合使用扭矩扳手。
為了提高可靠性，應使用一個鎖緊銷和橡膠環來固定FAG套筒。因此套筒上帶有一個鎖緊銷孔和一個橡膠環溝槽。鎖緊銷和橡膠環包含在交貨范圍內。
3.3.4 絲杠支撐軸承布置的計算
為了確?？蛻?hù)能正確地使用產品，Schaffler為客戶提供必要的支持，從最初的設計到產品的發運全過程。設計咨詢工作中的關鍵部分是滾動軸承的選型和設計。產品的最佳選型和設計能夠?yàn)镾chaffler的客戶帶來競爭優勢。從這一點出發，Schaeffler多年來一直成功地使用計算程序。
