銑磨機主軸優化設計分析
2018-1-19 來源：暢河南工業職業 暢河南中 暢南陽建設 作者：劉旸 高志華 徐樹青 趙華清
摘要： 以光學銑磨機主軸加工、裝配和維修為例， 介紹加工、使用過程中所遇到的主要問題。依據長期維修跟蹤， 得出更優化、更簡單的解決辦法， 使得銑磨機主軸方便制造、使用和減少維修， 降低成本， 提高效率等方面， 都有很大的提高。
關鍵詞： 主軸； 加工成本； 精度； 生產周期
自２０ 世紀８０ 年代以來， 全球光電科學技術迅猛發展與進步， 我國光學產品的加工設備研發也隨之發展起來。光學產品的精度要求越來越高， 加工光學產品的加工機床精度也必然要得到提高， 這就涉及到此類機床設備的關鍵零部件的加工和裝配精度的問題。其中， 光學加工機床銑磨機的核心部件———高速旋轉主軸， 其加工、裝配、使用壽命、維修在很大程度上對主軸精度都有很大的影響。
在光學行業所用的加工機床中， 高速旋轉主軸的精度是該類機床的一個重要技術指標。其中， 光學銑磨機主軸轉速高達９ ０００～１２ ０００ ｒ／ｍｉｎ， 要保證主軸高速旋轉的精度， 首先要保證各個關鍵零件的精度； 其次， 也是人們常常容易忽略的， 主軸的裝配。關鍵點就是要保證主軸、主軸軸承座等零件的形位公差—同軸度、垂直度， 以及軸承安裝部位局部尺寸公差等； 再加上合理的裝配工藝， 才可以保證主軸部件的裝配精度。
現就光學銑磨機主軸的加工、裝配、維修過程中所出現的問題， 對如何保證高精度主軸高速旋轉的精度和使用壽命等相關問題， 進行探討和研究。具體對現有的加工、裝配工藝方法進行介紹和對比， 以期得到更優化、更經濟、精度更高的加工裝配工藝和維修方法。
1 、現在的加工工藝和裝配方法
主要部件主軸、主軸軸承座以及主軸裝配圖如圖１—３。以下是零部件部分尺寸設計、裝配要點。

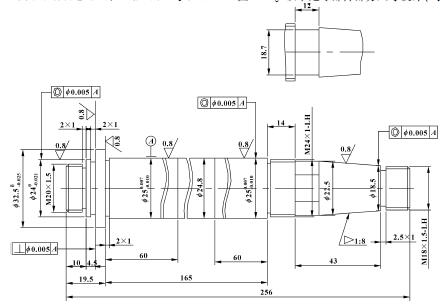

圖１ 主軸
圖２ 主軸軸承座
圖３ 主軸部件
主軸和主軸軸承座安裝軸承位置的尺寸公差、形位公差比較高， 目的要保證裝配后主軸的轉速達到９０００、１２ ０００ ｒ／ｍｉｎ， 并且運轉要靈活平穩， 不應有不正常的尖叫聲和不規則的沖擊聲； 在主軸軸承達到穩定溫度時， 其溫度和溫升應符合機床規定的技術要求； 主軸的徑向跳動和軸向竄動應符合機床精度標準的規定和圖紙要求。
為達到以上要求和裝配的方便， 主軸和主軸軸承座的局部尺寸公差和形位公差標準比較嚴格， 主軸尺寸公差在ＩＴ３ 級以上， 主軸軸承座的尺寸公差為ＩＴ３級； 同軸度公差在ＩＴ４ 級左右。這使得零件的加工難度增加， 不利于加工， 加工成本增大。
軸承的選用： （１） 選用國產７２０５Ｃ 級（Ｐ４） 軸承， 要求是正規大廠生產的， 比如洛陽軸承研究所；軸承價位１１５ 元／套， 若要求配對， 要加價２０％左右；四套軸承， 或兩兩配對的， 價格在４６０～５８０ 元。（２）也可選用進口軸承７２０５Ｄ 級（Ｐ５） 來替代國產軸承；配對好的， 一對大約４００ 元， 兩對大概８００ 元左右。并配磨軸承內、外隔圈。
以上是主軸零部件加工、裝配過程中必須要做到的， 目的是為了保證主軸部件的裝配精度。
在實際的生產中， 大概有４ ～５ 年， 此類加工、裝配的缺點是：
（１） 加工難度和加工成本成倍增加；
（２） 設備精度不穩定， 用過一段時間后， 調節比較頻繁， 影響設備的有效使用率； （３） 裝配效果比預想的要差些， 轉動噪聲和溫升偏大， 維修次數較多。
2、第一次改進優化設計
在現有的零部件設計、加工、裝配基礎上， 近７年來， 根據實際工作中遇到的各類問題， 通過多次的整改、優化設計、維修， 得出以下比較系統的、成熟的零部件設計方案。
具體的解決方案是：
（１） 改變和軸承內、外圈相配套的主軸和主軸軸承座的公差配合， 把其中過度或過盈配合變?yōu)榛瑒?dòng)配合———間隙配合。具體要求： 裝配零件清洗干凈，涂抹潤滑脂后， 軸承內、外圈分別可以用手用力推或橡皮錘輕敲， 即可順利完成和主軸、主軸軸承座的裝配。
（２） 此銑磨機的床身， 質量大約３８０ ｋｇ， 材料為ＨＴ２００， 是該設備最大的零件， 占該設備總質量的３／５ 以上， 還是該設備所有零部件裝配的基礎件， 在加工前一定要經過嚴格的時效處理。最好是自然失效， 雖然時間長， 資金占用偏大， 但加工、裝配后效果好， 裝配使用過程精度穩定不變； 若采用人工時效回火， 時間雖然比較短， 但在加工過程中， 不能在一個工廠、一個車間、一臺機床上加工完畢， 一定要盡可能拉長床身各個工序間的加工地點和時間， 最大限度地消除鑄件的應力， 使得最終精加工后的尺寸精度保持穩定不變。
（３） 選用７２０５Ｐ５ 級進口軸承， 配對好的， 替代國產的７２０５ Ｐ４ 級軸承。根據配對軸承標示的游隙值， 配磨軸承內、外隔圈， 以保證配對軸承內外圈間隙的一致性， 為調節主軸前后軸承的間隙做準備。
（４） 潤滑脂選用國產的白色特種潤滑脂， ８００ ｇ，價格４０ 元上下。也可選用進口的潤滑脂， 價格大概是此種潤滑脂的８～９ 倍。沒特殊要求， 不推薦使用。根據近幾年的具體實施， 做到以上４ 點， 就可以保證合格的零件裝配后， 達到設計的技術指標， 保證有良好使用效果， 基本避免前面所說的生產裝配后的三大缺點。
3、銑磨機主軸部件改用外購的電主軸
該設備零件數量偏多， 絕大部分零件體積比較小， 部分零件加工精度又比較高， 加工和裝配費時費工， 這些都大大增加了設備的成本， 延長了整機的生產周期。
一般來講， 現在與客戶簽訂的合同要求的交貨期都比較短， 此時對于及時交貨來說， 成本稍高點倒是次要的， 加工周期倒是急需解決的第一難題， 比較長的加工周期不利于在多變的市場中贏得客戶。
具體針對銑磨機主軸部件來說， 高精度的零件，加工精度高， 加工周期長， 加工成本高； 另外， 該部件零件數量比較多， 加工時間和周期自然就比較長。由圖３ 可以看到： 自制件有１５ 個品種， 除了軸承內、外隔圈， 都為單件， 不利于組織生產， 并且部分零件的精度要求較高； ２ 個常用件， 主軸軸承（兩對共四套Ｐ５ 級進口軸承） 和彈簧需外購。
另外， 帶動主軸旋轉的部件和相關附件， 自制件共有９ 個品種， 組裝、固定后， 用來固定、調整和保護電機（ＹＳ８０１２）。并由電機帶輪增速４ 倍左右， 所以電機帶輪直徑偏大， 須選用鑄鋁材料， 并且要作動平衡試驗。
以上直接成本合計２ ３００～２ ４００ 元， 且不包含人工的裝配調試成本。其中裝配中所用到的各種標準件暫忽略不計。
近十多年來， 電主軸發展迅速， 各項技術性能指標也日趨完善， 這也為選擇電主軸準備了相應可靠的物質基礎。在此基礎上， 通過反復調研、對比多個廠家、多個品種的產品性能指標， 定做和主軸軸承座外部尺寸相符合、技術指標相當?shù)幕蚋叩碾娭鬏S， 價格每套在２ ７００ 多元（當然價格低的有一千多元多的， 高的有四、五千元的）； 功率選１暢５ ｋＷ， 原設計的帶動電機ＹＳ８０１２ 功率０暢７５ ｋＷ， 功率應該足夠。現在， 去掉銑磨機原設計主軸， 換上外購的電主軸， 已經陸續在近１０ 臺銑磨機上試用， 時間近兩年，使用一切正常， 還沒出現意外的問題， 效果還算滿意。
更換為電主軸后， 直接成本增加３００ ～４００ 元，加工周期基本就變?yōu)橥赓徶芷冢?時間更短、更省心，省去了主軸加工、裝配（銑磨機的加工裝配中的重點和難點）， 電機支架的加工、安裝等； 加工和裝配周期的時間節約在９５％ 以上， 能更好地和快速變化的市場對接。隨著時間的推移、實踐的檢驗， 電主軸的設計采用應該是一種很好的設計思路和方法。
4、 結論
從以上３ 種方法使用效果來看， 主軸的優化設計是一種成熟的加工裝配， 解決了絕大多數問題， 目前應用最廣泛； 電主軸的采用， 省去了大量繁瑣的工作， 加工裝配周期優勢特別明顯， 是很值得推廣的一種思路和方法。
在現代工業化的社會中， 分工會更細化， 做好、做精某一個或某一項工作才是未來的發展方向， 協調、利用好社會上的各種優勢資源， 為我所用， 應該是一種好的思路和發展方向。不能小而全， 那樣只會增加時間和成本， 不利于工作的開展和推進， 也不可能在工業化社會中長期立足。
推而廣之， 在現代的工業化生產中， 機床的生產和維修， 要盡可能地去選用專業廠家已有的、現成的、成熟的零部件， 利用別人的優勢， 其結果往往是事半功倍。不要每樣?xùn)|西都立足自己加工制造， 費時費工， 效果還未必好。
