軸承系統溫度場分析
2014-3-21 來源：數控機床市場網 作者：洛陽軸承研究所 楊咸啟
軸承系統的溫升來自兩個方面一是外部熱量傳入軸承之中，二是軸承自身摩擦發熱。當軸承溫度與其外界溫度有差異時，軸承與外界的熱量就要相互傳遞。軸承中的溫度就隨著這種生熱和熱交換而不斷變化。當生熱和交換熱達到平衡時，軸承的溫度就達到了穩定狀態。軸承的溫升與溫度分布狀態對軸承的性能 影響很大，它會影響軸承的安裝配合，影響軸承的工作游隙,影響潤滑劑的性能。溫度升高會使軸承潤滑狀態惡化，導致軸承提前失效。因此對軸承系統進行熱分析具有重要意義。它可以幫助合理地設計和正確地使用軸承，可以對軸承系統的故障和失效分析提供依據。
分析軸承溫升需要將軸承、軸和座等作為統一系統來考慮。在這個系統中存在的散熱形式有熱傳導、熱對流和熱輻射。在熱對流中又包含有強迫對流和自然對流。因此這是一個很復雜的傳熱系統。以往對這種系統只能作一些簡單分析。隨著計算技術的發展，數值分析方法得到了廣泛應用。如差分法〔有限元法川及邊界元法閣等，但這些方法大都適用于單一形式的傳熱場合，如熱傳導。對于多種傳熱方式并存的場合應用這些方法往往有較大的困難。文獻中介紹一種熱流網絡
交換法來分析軸承系統的溫度分布。雖然此方法是一種近似法且只適用于穩態情況，但它可以考慮各種傳熱條件，并能得出與實際相符合的結果，因此得以應用。本文也將采用這種方法對軸承系統的溫度場進行模擬。為此假定軸承系統的溫度場是穩定的，它可以劃分為一些具有不同溫度的單元。對于每種單元可采用不同的傳熱模式，最后進行熱平衡計算。根據這一模型開發程序，它不但可以分析單個軸承系統，也可分析包括軸、軸承和座這樣多軸承系統的溫度場。
一、熱流網絡原理
根據熱流特性，當兩點面間存在溫度差時就會發生熱流動。熱流量可用下式來表達
（1）式可以描述所有形式的穩定傳熱過程。對不同的傳熱方式會有不同的表達形式。對于有多種溫度區域的熱流動也可應用（1）式進行熱平衡計算。今設有區域 ，其溫度為T，其中有熱源發熱率為Q，周邊相鄰區域的溫度分別為T1、T2、T3和T4,見圖1 。根據熱流平衡原理，一個區域中熱流流入量與流出量之差應等于該區域中的發熱率。若規定流入的熱量為正，流出的為負，則這一原理可表示為
展開上式并整理后有
展開上式并整理后有 上式可以推廣到一般情形。設某一系統可分為N個溫度區域，每個區域有M個熱交換途徑，系統共有M個獨立的熱交換路線，則在每個小區有
上述方程組中包含N個溫度T及N個方程，將它們寫成矩陣表達形式后有
（5）式是系統整體熱平衡方程，它表達了系統中熱流網絡之間的相互聯系。當{G}和{Q}確定之后，即可求解這一方程組來獲得系統的溫度分布{T}。
為了能得到準確的溫度結果，區域劃分必須遵循一定的規則一是劃分的小區域中的傳熱方式，要盡可能一致。二是小區域形狀應盡量規則。三是系統環境溫度需要當作一個溫度點來考慮。對于軸承系統大都可劃分為一些軸對稱區域。
二、傳熱模型
在工程應用中,傳熱的形式及區域多種多樣，對每一種區域都找出解析模型幾乎不可能。但對幾種規則的區域形狀及傳熱方式，人們通過分析和試驗已經建立起一些計算方法。而任何復雜的傳熱系統總可以劃分為一些規則區域和傳熱方式組合，因此分析這些規則區域的傳熱是整個分析工作的前提。針對滾動軸承系統所涉及的傳熱模型已建立起多種計算公式，這里簡介如下。
1 熱傳導
熱傳導可以分為平板導熱、圓管壁導熱和接觸導熱。這些形式的導熱熱流量的計算公式分別為
2 對流換熱
對流換熱可分為強迫對流和自然對流。這些對流換熱的熱流量計算比較復雜，這里僅給出一般的計算公式，即
4.軸承發熱率
軸承中的發熱 主要是由摩擦所引起的，而摩擦存在于所有接觸處及流體攪拌中。計算這些摩擦力常用兩種做法，一是通過軸承運動學、動力學分析來計算摩擦力。這種算法的結果較準確；另一種算法是以整體軸承來考慮，這就是palmgren經驗公式，此算法比較簡單，但結果是近似值。
(1)精確摩擦發熱率分析
精確的摩擦力分析是建立在軸承運動學和動力學分析基礎之上的。軸承中的摩擦大致可分為：滾動體與滾道接觸處摩擦、滾動體與保持架摩擦、滾子與軸承擋邊摩擦、滾動體與流體間攪拌摩擦和保持架攪拌阻力等。這些摩擦發熱率的一般計算式可寫為
(2)近似摩J察發熱率分析
palmsren根據試驗結果建立起一組摩擦力經驗公式，根據這些公式可以近似計算出摩擦發熱率
三、熱流網絡模擬與方程求解
根據以上分析原理，可實現計算機熱流網絡模擬。首先按軸承系統的溫度分布特點，將其分為一些溫度小區域，對每個小區域進行編號，由小區域間熱流的傳遞方式來確定網絡形式。
為便于計算機實現，定義了兩個二維數組，它們分別代表熱路性質及有關計算參數。數組ITG規定了熱路的形式，ITG(i,1)，ITG(i,2)為熱路兩端點的節點號ITG (i,3 )為熱路性質。數組GEZ規定了熱路上的有關特征參數。這樣規定以后，程序就可自動生成熱路平衡方程(5)。它是一組非線性方程，求解這類方程有很多方法。本文采用高斯迭代法和布 羅登迭代法。在節點數比較少的情況下采用高斯迭代法比較經濟，對于較多的節點問題，布羅登法比較優越。具體的模擬計算過程可參閱文獻 [12)。
四、程序介紹與計算結果。
1.程序框圖

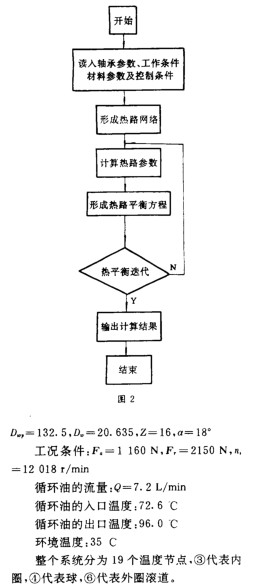

根據上面介紹的模型開發了sYBTEM程序，其框圖見圖2。
2.計算結果利用

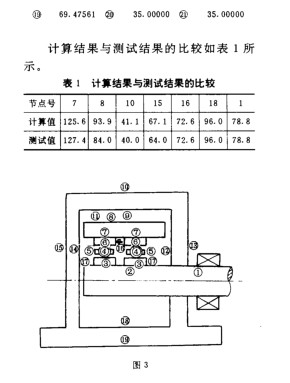

程序SYBTEM 分析計算了球軸承系統的溫度分布。它是以航空發動機主軸軸承壽命考核試驗條件來確定的。試驗中對一些關鍵的溫度進行了測定，計算結果與此進行了對比，下面給出具體的結果。此系統的熱路網絡如圖3所示。
試驗軸承為兩套。
軸承代號為:D1276720QKIT2
軸承結構尺寸:D=165,d=100,
五、結論
本文利用熱路網絡熱流量平衡原理來分析軸承系統的傳熱，系統可以同時包含：熱傳導、熱對流和熱輻射。對系統的結構形狀沒有特別要求，因此它適用各種工程傳熱場合。在計算系統溫度場時，只需確定各熱路性質、發熱率和環境溫度。程序可自動計算出各節點上的溫度值。熱流網絡可手工生成，也可實現自動生成。實例分析結果表明：計算結果與試驗值是吻合的。
