防錯技術在齒輪類零件加工中的應用
2018-12-3 來源：西安法士特汽車傳動 中鋼集團西安重機 作者：糾永杰 黃引團
摘要： 本文結合齒輪類零件生產加工實際，采用 PFMEA 和防錯方法，以預防為出發點進行工藝開發設計，在工藝開發過程中識別出潛在的缺陷發生的風險，并進行有效改善，最大可能的規避了質量問題的發生，使生產質量水平得到了大幅的提高。
關鍵詞： PFMEA；防錯；齒輪加工
0 引言
隨著技術的不斷發展，產品的更新?lián)Q代周期越來越短，同時顧客對產品質量的要求也越來越高，面對這種形勢，企業要想在激烈的市場競爭中取得優勢，必須提升自身的質量觀，將顧客的需求作為質量符合的標準。以前“逐步改善”的質量模式已跟不上新形式的發展，制造業的大多數企業都面臨著質量升級的瓶頸。“
零缺陷”質量管理以極高的生產效率、極低的不良成本，體現了一個企業的管理水準和競爭力。
1 、零缺陷質量管理
在質量管理的發展歷程上，20 世紀 60 年代，由美國的菲利普·克勞士比最早提出“零缺陷”的口號。強調預防系統控制和過程控制，要求全體工作人員“從開始就正確地進行工作”，“第一次就把事情做對”，使產品符合對顧客的承諾要求，從而保證產品質量和工作質量。
零缺陷理論在質量定義上，質量是滿足顧客的需求；在系統上是預防，預防產生質量；工作標準是零缺陷，堅信缺陷的發生是有根源的，缺陷是可以避免的。零缺陷理論被廣泛應用于制造過程的改善，實踐經驗表明，通過預防，質量成本可以永久的降低。
設計時通過充分的風險辨識，尋找缺陷產生的根源，通過有效的對風險進行預防和檢測，將生產運行中可能遇到的質量風險化解在初始階段，同時利用防錯方法來有效避免缺陷的發生，最大程度消除產品在生產過程中可能發生的缺陷，直至全制造過程達到一次合格的目標。
2 、過程失效模式與后果分析
過程失效模式及后果分析（PFMEA）是一種綜合分析技術，其目的是通過分析和識別產品制造過程中可能出現的失效模式，及這些失效模式可能引發的后果，有的放矢地制定預防措施，從而最大限度的降低質量不過關的可能性，確保產品符合標準。PFMEA 內容包括識別與產品相關的過程潛在失效模式；評價對過程和顧客的潛在影響；識別潛在制造或過程失效模式；評價對顧客的影響；識別潛在制造或裝配失效的原因，確定減少失效或找出失效條件的過程控制變量；對潛在失效模式分級，建立考慮糾正措施的優選體系。PFMEA 的主要分析步驟：
①明確分析范圍；
②評價可能會造成產品質量不合格的問題，并分析這些問題一旦出現可能對產品質量和客戶造成的潛在影響，同時對這些影響就嚴重程度進行評級；
③針對每個潛在失效模式，盡量找到其失效原因和原理，然后有針對性的制定預防措施；
④編制潛在失效模式分級表，優先控制可能會造成巨大不利影響的失效模式；
⑤根據失效模式影響的分析結果，找出系統中的薄弱環節，制定和實施各種改進措施，并跟蹤控制措施的實施情況，更新失效模式分級表。
潛在模式的綜合風險評估最終歸結為風險順序數（RPN），RPN 是嚴重度（S），頻度（O）和探測度（D）的乘積，RPN 越高，意味著風險越大，它使我們能夠?qū)?wèn)題的輕重緩急進行排序，但確定“可接受”風險的時候必須意識到優先級別的選取應當建立在對嚴重度、發生頻度、探測度的分析上，而不是通過 RPN 閥值來決定。 我公司對 RPN 的規定為：一般情況下，不管 RPN 的結果如何，當嚴重度 S>8 時，必須采取糾正措施。
PFMEA 應始終反映最新水平及最近的相關措施，它是一個動態文件。PFMEA 是質量管理的升級，它將“持續改進”上升到“提前預防”。相關人員應更新自身思路，適應PFMEA
要求，最大限度的避免質量風險。
3 、防錯技術概述
PFMEA 找出了過程中的潛在風險，但 PFMEA 自身并不是解決問題的工具，解決問題需要采取防錯技術，防錯技術是指通過運用一些技術、裝置和標準，去預測、阻止或者發現差錯，以實現產品零缺陷的過程方法。防錯技術以人為本，預防為主，在缺陷發生之前就及時得到發現。
防錯技術具有以下特點：
①可以對產品全檢，但不增加操作者的勞動負荷；
②只有滿足規定的操作要求，作業過程才能繼續；
③差錯發現及時，可以快速糾正；
④設置成本低。
運用防錯方法除了消除產品缺陷、減少返工返修，提高產品合格率外，還能提高人員的作業效率，縮短新員工的培訓周期，提高換型時間，改善作業安全性等作用。根據防錯的有效性，防錯可分成以下三個等級：
①不制造缺陷：通過工藝設計，確保零件在制造過程中避免質量問題發生，對于可能發生的缺陷在預先得以設防，其中工藝工程師是建立防錯體系的主導者。

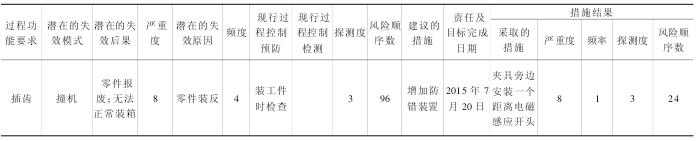

表 1同步器滑動齒套 PFMEA 分析案例
表 2 同步器滑動齒套 PFMEA 分析案例
②不傳遞缺陷：缺陷在某個工序產生并被當場發現，通過采用各種技術方式防止缺陷流入下道工序。
③不接受缺陷：此工序發現前道工序造成的缺陷。其中不制造缺陷是有效性級別最高的，成本也最低。機加工過程中的防錯技術應用主要有零件夾緊定位防錯、斷刀監測、刀具識別、零件加工尺寸防錯、零件漏工序加工防錯、零件類型防錯等幾種類型。
防錯的思路要遵循工業工程中的 ECRS 原則。針對存在的問題，要盡可能從源頭上消除，如果不能消除，則考慮采用替代的方式，避免依賴于操作者的技能或責任心去防止差錯。在必須依賴于操作者的作業環境中，應盡量采用重組、合并等方法，簡化操作步驟，以減少差錯環節，同時采用檢測手段及時發現差錯。
綜上，生產線的防錯設計應基于過程失效模式及后果分析（PFMEA）。在工藝規劃的初期，工藝方案一旦確定，由工藝工程師主導，質量工程師、維修工程師、生產線調度等參加的工作小組，必須對每一道工序展開透徹的工藝過程潛在失效模式分析，將所關心的每道工序中可能發生的缺陷的危害性即嚴重度、缺陷形成原因所決定的頻度、缺陷控制方法所決定的不可探測度等要素通過設定的標準予以量化，評判出各種失效模式的風險等級，并提出相應的預防措施，據此作出詳盡的質量控制計劃，對其中高風險的工藝過程制訂周密的防錯計劃。
工藝工程師借助工藝過程失效模式及后果分析，從諸多的工藝過程中找到質量控制的薄弱環節，實施極具針對性的防錯計劃，保證生產線穩定可靠地制造出高品質的產品。
4 、防錯技術在齒輪加工中的應用
齒輪是汽車傳動系統的基礎部件，在變速箱和車橋中大量使用。在齒輪加工過程中，防錯技術的合理有效運用具有十分重要的作用。由于齒輪零件的質量直接影響到變速箱總成的質量，為了避免出現更多的產品問題，齒輪加工車間應該將防錯重點放在關鍵零部件的關鍵工序上，采取先進的防錯檢測方法，加強制造過程的控制，才能實現最終產品的零缺陷。
以某齒輪生產車間加工的鎖銷式同步器滑動齒套插齒工序?yàn)槔枰哉f(shuō)明。同步器滑動齒套在變速箱內與驅動齒輪和減速齒輪采用花鍵連接，齒套外嚙合齒與驅動輪或減速輪的內嚙合齒同步后相嚙合。該齒套工藝流程為：鍛造毛坯—粗車成型—精車—鉆孔、倒角—插齒—倒圓角—去毛刺—熱處理—熱后車撥叉槽—最終檢驗—涂油、入庫。其中插齒工序包括正、反兩面插齒，因此零件裝反和漏工序是此工序高風險的兩種失效模式。項目啟動初期，PFMEA 工程分析小組針對插齒特點并結合以往 PFMEA 制定經驗，制定了該工序 PFMEA 分析表（見表 1），利用該分析表提前發現了此工序存在的高風險失效模式。

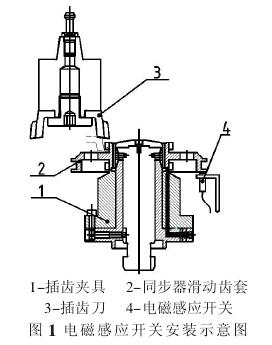

由表 1 可知，此工序的零件裝反存在失效風險（RPN=96），必須制定有效措施防止此失效發生。工程分析小組在機床夾具旁邊安裝一個距離電磁感應開關，如圖 1 所示，使機床能夠識別工件是否裝夾正確，裝夾時如果工件裝反，在機床啟動時，機床報警，提示工件裝反，消除撞機造成的影響。
同時通過在后工序的制動控制來實現漏插齒失效模式的探測，工程分析小組采用在后工序夾具上增加防錯銷，如果漏插齒工序，則后工序無法加工，從而杜絕漏工序失效模式的發生。通過采取以上措施，將此工序的頻度由 4 降 至 1，RPN 值 由96 降至 24 （見表 2），可認為采取的措施有效。
5 、結語
防錯不僅是一項系統工程，而且是實現“零缺陷”的有效手段，更是以預防為主的零缺陷質量管理體系中的核心組成部分。在進行生產線設計時，只有在正確評估各種失效模式的風險程度，準確地對關鍵工序、關鍵步驟進行防錯設計，才能取得事半功倍的效果。
此外，生產線防錯經驗的及時總結，以制造工程師牽頭，質量工程師、維修工程師和生產線調度、班組長等多方參與組成的工作小組，定期共同審核過程失效模式及后果分析，通過回顧生產線運行狀況，總結生產現場的最新經驗，及時修訂 PFMEA，依此對防錯系統進行重新評估，以決定增加必要的防錯裝置，優化防錯機構，不斷改善整個防錯系統，才能逐步實現“零缺陷”的質量目標。
