圖形化三軸數控加工系統設計
2018-3-16 來源：深圳大學機電與控制 深圳大學廣東教育 作者：林國勇 徐剛
摘要: 針對數控系統中，低成本以及操作簡易的需求，研發了一種基于 HMI+機器控制器的數控加工系統。該加工系統通過在機器控制器內預編常見零件加工程序，并調用在人機界面上組態的零件圖形結合輸入相關的加工參數，實現對特定類型零件或者零件的特定部位數控加工。另外，該系統可以根據實際需要設置不同的零件加工參數，只需一次編程，就能加工出多個結構相似的零件，解決了傳統的數控系統加工前必須進行 G 代碼生成或者手工編程的問題。表明該系統具有較強可操作性和較高的實用價值。
關鍵詞: 界面組態; 機器控制器; 零件圖庫; 運動程序
0 前言
1952 年美國成功試制了第一臺三軸數控機床，數控系統經過 60 多年的深入研究，其可靠性、實用性和靈活性都得到了不斷改善。隨著伺服技術和檢測技術的飛速發展，數控機床的加工精度也在不斷提高［1］。目前，國內外主要的數控系統有德國 SIE-MENS 公司 SINUMEＲIK 系列，日本 FANOC，大連數控和廣州數控等。
這些系統大多采用全閉環控制或者半閉環控制技術，在控制精度、可靠性、操作方便性方面日趨成熟，已開發并制造了一系列用途廣功能強大的數控加工設備，得到了廣泛應用。但是，在目前使用廣泛的數控機床加工設備中，數控系統比較復雜，操作人員需要具備一定的機械加工知識，并且操作人員需要經過長時間的專業培訓。另外，數控系統的源代碼開發程度不高，難以對系統進行二次開發。
最關鍵的是數控系統價格昂貴，維護費用高，導致機械技術人員接觸少，無力購買 。文中將傳統機械加工工藝與現代數字運動控制技術相結合。采用維倫通 MT8101i E 人機界面與安川MP2310 運動控制器相結合，創新研發了一個用于機床機械加工的經濟型源代碼完全可以修改、重新配置的開放式數控系統。
本文作者以該系統的開發為例，基于安川運動控制器專用運動控制語言，分析構建 “HMI+機器控制器”數控系統的一些關鍵技術及實現方法。
1、 數控加工系統構建
1. 1 系統概述

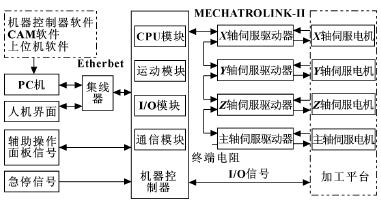

圖形化三軸數控加工系統主要由 HMI+機器控制器組成，再配有 PC 機、輔助操作裝置、伺服驅動器、交流伺服電機、編碼器和限位開關等組成一個模塊化數控系統。系統硬件結構組成框圖如圖 1所示。
圖 1 數控系統硬件結構組成框圖
PC 機內置有 CAM 作圖軟件、Easy Builder 組態軟件及 MPE720 程序開發軟件，通過 Ethernet 網絡實現人機界面圖庫信息與機器控制器內運動程序信息互換。輔助操作面板作用是調節各運動軸伺服電機的正向或反向運動，點動或步進運動，便于零件加工前的快速分中對刀操作。
利用操作面板上的按鈕發出脈沖信號控制伺服電機運動，代替了傳統數控機床的手輪，簡化系統編程，也節約了設備制造的成本。機器控制器為系統的核心部件，采用安川 MP2310 運動控制器，通過 hECHATＲOLINK-Ⅱ通信協議對伺服驅動器發送指令，實現順控、運動控制、數據設定、狀態監視和參數調試等操作任務。MP2310 控制器最多支持16 軸插補，其專用的運動語言可以進行循環、跳轉、條件分支、選擇執行和并列執行等控制命令編程。

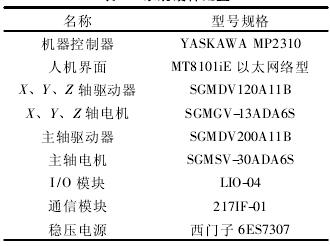

此外，MP2310 還具有強大的 PLC 梯形圖編程功能。系統硬件配置如表 1 所示。
表 1 系統硬件配置
1. 2 硬件電路設計

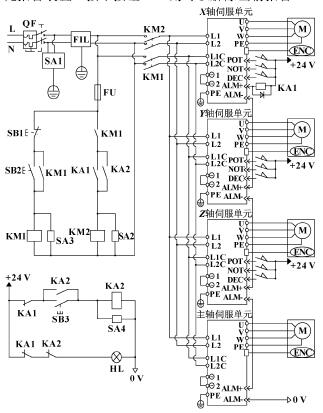

三軸數控加工系統硬件電路圖如圖 2 所示。系統X、Y、Z 和主軸電機控制采用 YASKAWA 公司生產的∑-V 系列中容量、中慣量交流伺服電機，分別配以 MECHATＲOLINK-Ⅱ通信指令型伺服控制單。通信指令型伺服控制器除了可以進行速度、轉矩和位控制，還可實現高精度的同步相位運動控制。各運動軸伺服控制單元通過 MECHATＲOLINK-Ⅱ網絡連接，可以實時快速收發各種控制信息。
伺服控制器I / O 端口 POT、NOT 和 DEC 引腳分別接入組合開關，接收運動平臺限位、原點復歸等開關量信號。伺服單元主回路為交流 220 V 輸入，并且在主電路設計安裝過、
浪涌抑制和噪聲濾波等保護裝置。另外，控制電路中設計了異常情況緊急停止運行電路，具體工作原理如下: ALM－端口為低電平，繼電器 KA1 得電閉合，從而接觸器 KM2 閉合，系統正常工作。
當任意運動軸伺服控制器出現異常時，ALM +端口為高電平，此時繼電器 KA1 失電釋放，從而接觸器 KM2 切斷控制器主電路，實現電機的緊急停止，同時觸發聲光報警裝置。
按下按鈕 SB2 則可以解除當前報警。
圖 2 三軸數控加工系統硬件電路圖
2、 軟件設計

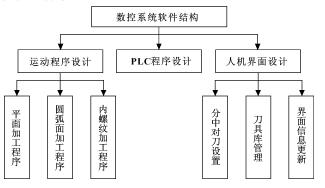

圖形化三軸數控加工系統采用 “HMI+機器控制器” 為 平 臺， 選 用 維 倫 通 Easy Builder 和 安 川MPE720 作為軟件開發工具。對系統進行 PLC 程序設計、人機界面設計和運動程序設計。軟件設計流程圖如圖 3 所示。
圖 3 軟件設計流程圖
2. 1 數控加工系統主界面設計

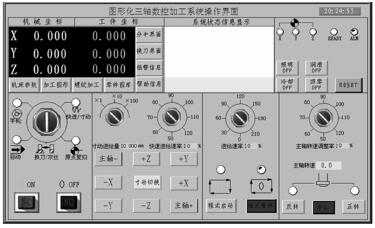

基于維倫通組態軟件 Easy Builder Pro4. 10. 04，對數控系統上位機操作主界面進行設計。數控系統上位機主界面如圖 4 所示。
圖 4 上位機系統主界面
系統的人機界面主要包括界面操作、實時信息顯示、窗口界面管理和參數設置等四大功。
( 1) 界面操作功能: 利用組態軟件編程，將傳統數控操作面板虛擬化，實現對系統伺服的啟動 /停止，數控系統的操作模式選擇，各運動軸的點動、步進、連續運行，實現精準分中對刀操作，代替?zhèn)鹘y(tǒng)數控機床使用手輪進行分中對刀的功能。
( 2) 實時信息顯示功能: 主要包括屏幕的操作信息、狀態信息、系統故障報警信息和各軸坐標信息等的顯示功能。
( 3) 窗口界面管理功能: 主要包括零件的分中界面、換刀界面、螺紋加工界面、幫助信息界面、機床參數界面、零件圖庫界面和加工圖形界面。
( 4) 參數設置功能: 在進行數控加工時，需要預先設置控制系統的相關參數和工作狀態。
例如機床的主軸轉速、進給速度、刀具直徑、毛坯件的分中坐標、圖庫零件的目標尺寸和加工進刀量等參數設置。
2. 2 圖庫管理界面設計
人機界面和機器控制器作為系統中的主控元件，在人機界面內組態出零件圖庫，零件圖庫中預先保存有各種常見的零件加工信息，包括零件尺寸信息、進刀量刀具信息等。確定零件的加工工藝方案后，在零件圖庫中尋找相應的圖形零件，圖形零件符合加工圖樣要求，設置相應的加工參數。如果圖庫中沒有加工圖樣的零件，則需要通過使用 PC 機內置有 CAM 作圖軟件、Easy Builder 組態軟件及 MPE720 運動程序編程軟件，編寫加工程序，并生成新的零件圖形。
為防止因參數設置不當而可能出現走刀軌跡錯誤，在啟動加工前需要進行加工干涉檢查，只有在干涉檢查通過才能啟動程序進行加工。零件圖庫管理流程圖如圖5 所示。
圖 5 圖庫管理流程圖

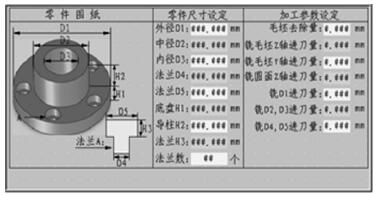

在正確設置待加工零件的尺寸信息和加工參數信息，系統檢查通過后，即可在零件圖庫中調出待零件圖。零件圖設計界面如圖 6 所示。
圖 6 待加工零件圖界面
2. 3 圖形化三軸數控加工系統軟件編程
MP2300 系列機器控制器包括梯形圖程序和運動程序兩種程序方式，通過組合這兩種程序方式進行運動控。圖形化三軸數控加工系統運動程序編程分為切削加工編程和螺紋加工編程兩種。
2. 3. 1 切削加工
平面 ( 圓弧面) 加工首先需要進行參數設置檢查，通過比較零件尺寸參數寄存器與加工參數寄存器中的數值大小，確定進行自動加工的初始條件。當輸入零件尺寸參數小于加工參數時，系統狀態信息顯示報警，系統無法啟動加工，這樣能有效避免誤操作引起錯誤走刀。切削加工算法流程圖如圖 7 所示。

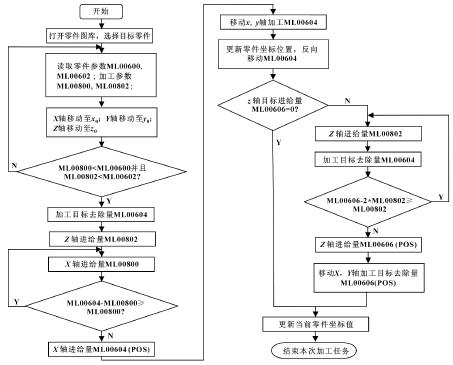

圖 7 切削加工算法流程圖
零件的尺寸值、加工進刀量和刀具直徑等數據均放在程序中指定的寄存器里，系統執行時直接讀取寄存器中的數據，通過這種方法，并且利用 MPE720 程序開發語言如循環、跳轉、條件分支、并列執行、選擇執行和分支等控制命令編程，實現復雜的運動軌跡編程。限于篇幅，以下列出幾條編程語句，利用圓弧插補命令，實現圓弧面切削加工任務。
加工之前，只需在對應的寄存器內輸入相關參數，通過調用程序塊即可實現加工，使得編程簡單、靈活
。
2. 3. 2 螺紋加工

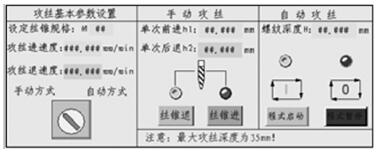

為使設備操作更具有實用性，設置了手動加工和自動加工兩種螺紋加工模式。螺紋加工操作界面如圖8 所示。
圖 8 螺紋加工操作界面

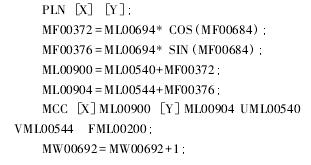

通過對 Z 軸和主軸進行插補，實現螺紋加工，主要編程程序語句如下:
系統處在螺紋加工模式下，主軸的點動、步進等功能被限制，以確保系統的安全性。
3 、結論
基于 HMI 與機器控制器的三軸數控加工系統，通過調用人機界面上的零件圖形，設置加工參數，即可對待加工毛坯件進行分中對刀操作，自動加工出目標零件。解決了那些沒有經過嚴格的數控專業培訓，不具備 Pro/E、UG、Mastercam 等圖形處理能力的人員使用數控設備進行加工的瓶頸問題，具有較強可操作性和較高的實用價值。
