基于 PLC 與 GOT 的 CA6140 臥式車床進給系統的改造設計
2017-7-10 來源：廣東石油化工學院 機電工程學院 作者：喬?hào)|凱， 趙晶英， 陳 軍， 廖 輝
摘要： 闡述了 CA6140 臥式車床控制的原理與存在的問題，并細述了采用可編程控制器、觸摸屏、編碼器、步進驅動器和步進電機對 CA6140 臥式車床的進給運動自動控制的具體方法，從而實現了該車床智能化控制的目的。 實踐證明該方法經濟實效，對其他類型的機床或電氣設備的改造具有借鑒和指導意義。
關鍵詞： 可編程控制器； 觸摸屏； 車床； 編碼器； 步進電機
0.引言
CA6140 臥式車床進給的轉速控制是通過轉動手柄來控制，要改變刀架的移動轉速，必須在刀架停止的情況下進行，速度轉換時要轉動手柄，操作不便。 有時需要頻繁地更換其主軸轉速，加快了齒輪之間的磨損，導致轉速達不到要求。 此外，齒輪在工作時，出現噪聲大，啟動、傳動不平穩，換速時沖擊力大等問題。進給運動的進給量是通過手輪來控制的，會出現手輪轉動后，存在一小段距離，刀架沒有移動，導致加工出現誤差。
1 調速改造方案的確定
未改造前，進給運動的轉速是由轉動手柄在不同擋位來控制，即改變齒輪之間的嚙合，其進給量則由手輪控制。 機床改造后，用步進電機代替溜板箱縱向移動的大手輪和控制中滑板橫向運動的小手輪，并通過編碼器實時反映距離，采用觸摸屏和 LC技術控制進給運動的進給量和進給速度。（1）調速原理步進電機的轉速
由式（1）可知，改變步進電機的頻率就可以調節進給速度，并且其頻率可在一定范圍內變化，所以轉速調節范圍寬。步進電機的轉動圈數
由式（2）可知，改變步進電機的脈沖數可以改變步進電機轉動的圈數，進而改變移動的距離。（2）PLC、步進電機、步進驅動器、觸摸屏和編碼器的選擇根據實際情況，系統需要控制 2 個步進電機，即PLC 需要 2 個高速脈沖輸出， 為方便操作和保證系統的可見性，系統配備有觸摸屏，故所需 PLC 的點數較少，且要連接編碼器，需要晶體管輸出，最終選擇型號為 FX3U－32MT 的三菱 PLC。 由于代替手輪和手柄轉動的步進電機不需要太大力矩，選擇步進電 機 57BYG250B -SAFRMC －0152， 其保持轉矩為0.7 Nm，步距角是 1.8°，相數為 2 相。 相應地選擇步進驅動器為 SH-20402A。 編碼 器選擇型號為E6B2 -CWZ5B， 觸摸屏選擇性價比較高的型號為MT8104X 的威綸觸摸屏。（3）PLC 輸入、輸出點的連接PLC 輸入點、輸出點的連接如表 1、表 2 所示。

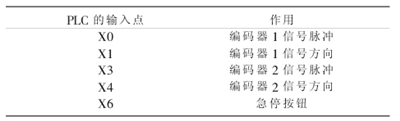

表 1PLC 輸入點的連接
編碼器 1（與大手輪連接）的脈沖與方向端分別與 X0、X1 連接；編碼器 2（與小手輪連接）的脈沖與方向端分別與 X3、X4 連接； 將一個急停按鈕與 X6連接，用來緊急停止整個系統。

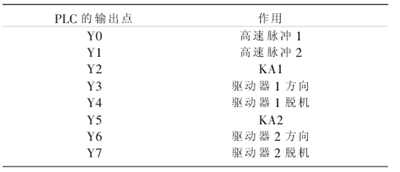

表 2 PLC 輸出點的連接

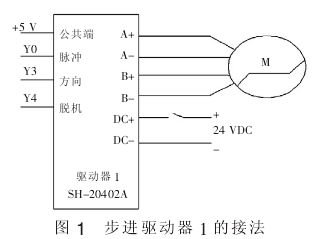

輸出點 Y0 用于給控制床鞍和溜板箱縱向移動大手輪的步進電機驅動器 1 發送高速脈沖； 輸出點Y1 用于給控制中滑板橫向運動手柄的步進電機驅動器 2 發送高速脈沖。 連接到 Y2、Y5 的中間繼電器分別控制步進驅動器 1 和 2 的通電與斷電。 輸出點Y3、Y6 分別給步進驅動器 1 和 2 發送方向信號，控制步進電機 1 和 2 正轉。 輸出點 Y4、Y7 則是使步進驅動器 1 和 2 脫機。（4）PLC 與步進驅動器、步進電機的連接PLC 與步進驅動器、步進電機的連接如圖 1 和圖2 所。

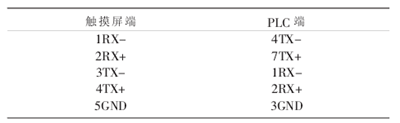

（5）PLC 與觸摸屏的通訊PLC 與觸摸屏的通訊如表 3 所 示 ，PLC 與 觸摸屏接口類型為 RS-485 4W，通訊端口為 COM1，通訊線：觸摸屏（公頭）1、2、3、4、5 對應 PLC（公頭）4、7、1、2、3。
表 3PLC 與觸摸屏的通訊

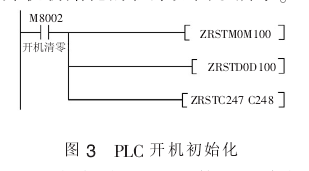

（6）主軸速度和進給運動的控制步進電機通過步進驅動器來控制，即 PLC 通過步進驅動器來控制步進電機。 具體方法是 PLC 給步進驅動器輸出一個高速脈沖、方向和脫機信號。 因?yàn)橄到y(tǒng)采用的是 64 細分，所以要將步進驅動器的刻度盤調到 64 細分。 編碼器則連接到 PLC 的輸入點，利用高速計數器記錄下脈沖數，進而通過程序處理，反映出實時距離。PLC 開機初始化的程序如圖 3 所示。
當給 PLC 上電時，M8002 接通一個掃描周期，系統對 M0~M100，D0~D100，C247~C248 進行清零。高速計數器計數并轉換為距離和清零操作程序如圖 4 所示。
圖 4 高速計數器計數并轉換為距離和清零操作
與縱向軸相連接的編碼器是通過式（1）進行距離轉換，編碼器的軸與齒數為 120 及模數為 0.25 的齒輪相聯。 因此，可以求出齒輪的直徑
如圖 4 所示，當 PLC 開機后，編碼器轉換程序一直在執行，反映出進給移動的實時距離。編碼器輸出的脈沖用高速計數器計數。 縱向編碼器的脈沖由高速計數器 C247 計數， 然后保存在寄存器 D30中，之后乘以 9 577，結果保存在 D35 中，最后除以200 000，結果保存在 D39 中。 橫向編碼器的脈沖由高速計數器 C248 計數，然后保存在 D40 中，再除以400，把運算結果保存在 D45 中。對高速計數器 C247、C248 的清零，則是在手動對完縱向和橫向刀后進行，確定零點位置。主軸轉速和方向控制程序如圖 5 所示。

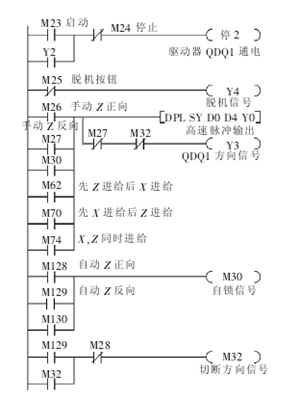

當 M4 接通時，控制主軸正轉；當 M8 接通時，控制主軸反轉；當 M6 接通時，停止主軸轉動。 同時正轉和反轉設計了互鎖，即正、反轉之間的切換，必須要停止主軸，從而保護了主軸電動機。縱向進給速度、進給量和方向控制如圖 6 所示。
圖 6縱向進給速度、進給量和方向控制
當線圈 M23 接通時，線圈 Y2 通電，給步進驅動器 1 上電；當線圈 M24 接通時，則步進驅動器 1 斷電。 當 M25 接通時，線圈 Y4 通電，給步進驅動器 1發送脫機信號。 M26 和 M27 是手動分別控制步進電機的正反轉，即前進或后退。 當 M28 接通時，自動控制步進電機正轉；當 M29 接通時，自動控制步進電機反轉。 當 M27 或 M29 接通時，切斷步進驅動器方向信號 Y3， 進而控制步進電機反轉。 當 M28 或M29 接通時，M30 自鎖，給步進驅動器輸出脈沖。 其中 D0 和 D4 的值可以根據需要進行改變，分別改變進給縱向的進給速度和進給量。橫向進給速度、進給量和方向控制的程序如圖7 所示。
圖 7橫向進給速度、進給量和方向控制
當線圈 M34 接通時，給步進驅動器上電；當線圈 M36 接通時，則斷電。 當 M38 接通時，給步進驅動器 2 發送脫機信號 Y7。 M40 和 M42 是手動分別控制步進電機的正反轉，即前進或后退。 當 M43 接通時，自動控制步進電機正轉；當 M44 接通時，自動控制步進電機反轉。 當 M42 和 M44 接通時，切斷步進驅動器方向信號 Y6，進而控制步進電機反轉。 當M43 和 M44 接通時，M46 自鎖， 給步進驅動器輸出脈沖。其中 D8 和 D12 的值可以根據需要進行改變，分別改變進給橫向運動的轉動速度和進給量。進給運動的速度和進給量轉換如圖 8 所示。
圖 8 進給運動的速度和進給量轉換
當 M52 接通時，將速度值 D60 根據式（1）轉換為頻率保存在 D0 中；將進給量 D70 根據式（2）轉換為轉動的圈數后， 再轉變?yōu)槊}沖數保存在 D4。 當M54 接 通時 ，將速度值 D75 根 據式 （1）轉 換為頻率保存在 D8 中；將進給量 D85 根據式（2）轉換為轉動的圈數后，再轉變?yōu)槊}沖數保存在 D12。進給運動的橫向與縱向運動的控制如圖 9 所示。9圖 9進給運動的橫向與縱向運動控制當M60 接通時，M62 自鎖，開始橫向運動；當所走距離值 D35 與所設距離值 D90 相等時，M64 接通，開始縱向運動；當所走距離值 D45 與所設距離值 D95 相等時，復位 M62，即停止運動。當 M66 接通時，M68 自鎖，開始縱向運動；當所走距離值 D45 與所設距離值 D95 相等時，M70 接通，開始橫向運動。當所走距離值 D35 與所設距離值 D90 等時，復位M68，即停止運動。 當 M72 接 通時 ，M74 自 鎖 ，橫向和縱向運動同時進行，當所走距離值與所設距離值相等時，復位 M74，即停止運動。
2.結語
本設計從電氣控制方案、元器件選型及機加工系統現場環境等因素綜合考慮，對 CA6140 車床的進給運動進行了電氣化改造，改造后的該設備控制電路簡單，穩定性和可靠性也增強，操作方便，實現了進給系統的自動化控制，進而提高了加工精度。
