       前不久結束的“兩會”確定了未來五年中國計劃（十三五規劃）實施的 100 個重大工程及項目，其中涉及裝備制造，如航空發動機及燃?xì)廨啓C(jī)，大型飛機研制，研發新一代高速、重載軌道交通裝備系統，研制高檔數控機床，大力發展工業機器人、服務機器人、手術機器人和軍用機器人，開發適應各種耕作條件的先進農機產品，研制核醫學影像設
備、超導磁共振成像系統、無創呼吸機等高性能醫療，研制先進化工成套裝備等達 10 余項之多。這與中國制造 2025 確定的 10 大重點發展領域高度一致，足見國家大政方針對裝備制造的高度重視。裝備制造業離不開齒輪傳動，高精度、高效齒輪傳動是提高我國裝備制造業水平的基礎保障。

       3　、齒輪加工技術對比分析

       根據齒輪的不同，齒輪加工主要分為圓柱和錐齒輪加工兩大類。圓柱齒輪加工主要加工各種圓柱齒輪、齒條、蝸輪。常用的方法有滾齒、插齒、銑齒、剃齒、擠齒、拉齒等；錐齒輪加工又分為直線齒錐齒輪加工和曲線齒錐齒輪加工，主要用于加工直齒、斜齒、弧齒和延長外擺線齒等錐齒輪。常用的有錐齒輪刨齒、錐齒輪拉齒、錐齒輪銑齒等。
齒輪加工方法有很多，但各有特點，不可或缺。將各種加工工藝所能達到的質量以及應用范圍進行對比，如表 1 所示。

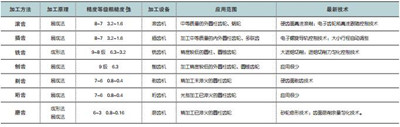

                         表 1　金屬切削加工齒輪的工藝方法




       4　、齒輪加工技術新動態

      （1）高速、高精、高效

      高速切削加工不僅可以提高生產效率，而且可以改善加工質量。Gleason-Pfauter集團的 P60 滾—磨齒復合機床的刀具主軸轉速高達 12000 r/min，工作臺轉速達到了3000 r/min；100S 型插齒機每分鐘最大沖數可達 3000；隨著 CNC 水平的快速提高及電子齒輪箱、滾動導軌、高速陶瓷軸承、高速電主軸、力矩電機伺服系統的飛速發展，磨齒機工作精度已可達 DIN3962 標準的 2 級到 3 級。 最具代表性的供應商與設備如圖 3 所示。

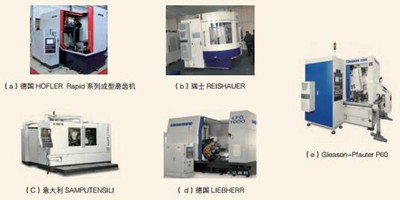

        圖 3　高速高精高效的典型機床

       （2）功能復合化

        帶柔性化的自動上下料機構，工件一次裝夾，完成多種工序復合加工，大大提高生產效率和加工精度。“一臺機床就是一個加工廠” “一次裝卡，完全加工”等理念正在被更多人接受，復合加工機床正呈現多樣化的態勢。

        國外最具代表性的有：Reishauer 公司的RZF 磨—珩復合磨齒機、Kapp 公司的 KX300磨齒中心及 Samputensili 公司的 S400GT。Liebherr 公司的 LCS280 蝸桿—成形磨齒機可先用 CBN 蝸桿大砂輪進行粗磨，再用 CBN小成形砂輪精磨齒輪。 Gleason-Pfauter 集團的 P60 滾—磨齒復合機床（見圖 4），先用銑刀加工雙頭蝸桿，再用 CBN 砂輪磨削蝸桿，并具有去除蝸桿端面毛刺的功能。另外機床 還配備由自動對刀機構和工件自動上下料、料倉。




        圖 4　Gleason-Pfauter 集團滾—磨復合

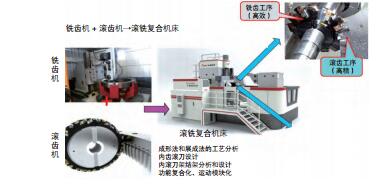

        國內最具代表性的是宜昌長機科技有限公司生產的滾—銑齒復合機床（見圖 5），配置雙刀架，銑齒刀和滾刀。針對大模數、大直徑內外齒輪加工，先用銑刀進行高效粗加工，再用滾刀進行精加工，提高精度。




        圖 5　滾—銑齒復合機床

       （3）開放化、網絡化和智能化開放化就是數控系統的開發可以在統一的運行平臺上，面向機床廠家和最終用戶，具有更好的通用性、柔性、適應性和擴展性，可方便地將用戶的特殊應用和技術訣竅集成到控制系統中，快速實現不同品種；網絡化將極大地滿足生產線、制造系統、制造企業對信息集成的需求，也是實現新的制造模式如敏捷制造、虛擬企業、全球制造的基礎單元。

       數字化控制技術、傳感器技術、信息技術和網絡技術的集成，實現大數據制造，智能化程度更高。 如圖 6 所示。

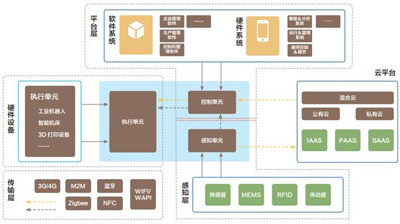

       圖 6　大數據智能化制造系統

      （4）綠色環保化

      隨著人們環境保護意識的加強，對環保的要求越來越高。不僅要求在機床制造過程中不產生對環境的污染，也要求在機床的使用過程中不產生二次污染。在這種形勢下，裝備制造領域?qū)C(jī)床提出了：

       ①無冷卻液、無潤滑液、無氣味機床的排屑、除塵等，圖 7 為日本卡希富基高速干切硬滾齒機床，圖 8 為重慶機床（集團）有限公司生產的數控高速干切滾齒機；②綠色設計（綠色材料設計、可拆卸性設計、節能性設計、可回收性設計）；③模塊化設計，系統考慮產品開發、制造及其活動對環境的影響。



       圖 7　卡希富基高速干切硬滾齒機床


       圖 8　YS3126CNC7 數控高速干切滾齒機

       5　、結論

      本文介紹了齒輪漸開線齒形的形成歷史，對比了圓柱、圓錐齒輪的各種加工技術特點，總結了齒輪加工的四個發展趨勢。齒輪加工是金屬切削加工中最復雜的，高速高精高效是永恒的主題，隨著科學技術的發展，相信未來的齒輪加工技術將為用戶提供越來越完備的解決方案。
