ＣＡ６１４０車床主軸安全啟動的改進與實踐

2016-10-10 來源：無錫科技職業學院中德機電學院作者：崔業軍

摘要：分析ＣＡ６１４０車床的主軸啟動控制結構，設計一種主軸安全啟動的控制電路和輔助結構裝置，并闡述了機電聯控的方法與實踐條件，消除了車床主軸啟動過程中的安全隱患，提高了車床操作的安全系數。

關鍵詞：車床主軸；安全啟動

車床是機床的一種，在機械加工行業中車床被認為是所有設備的工作“母機”。通常情況下，在機械制造企業中，車床占機床總數的３０％～５０％。車削也是機械制造業中最基本、最常用的加工方法。因此，在生產中堅持貫徹執行《中華人民共和國安全生產法》，精心操作，嚴格按車床操作規程作業，既能保障生產工人和車床的安全，同時，也是企業科學管理的一項十分重要的手段。以我國自行設計的ＣＡ６１４０型臥式車床為例，對于初學者、操作不熟練者以及疲勞等原因，往往在車床操作時，會因個人原因疏忽遺漏了常講的車床安全操作規程中的要點，這其中以主軸的安全啟動尤為重要。

主軸作為車床的主運動部件，與卡盤連接于一體。通過卡盤定位裝夾工件，并帶動工件隨車床主軸一起旋轉，實現車床的主運動。在車床的主運動鏈中，其首端是車床主軸電機，主軸電機與主軸之間的變速和變向是由不同齒數的齒輪嚙合和離合器的離合實現。由此可見，控制主軸電機的啟停與離合器的離合可以有效地避免主軸啟動時的操作安全隱患。在車床的安全操作規程中重點強調：在車床進行車削時，嚴禁物體與機床的旋轉部件接觸。那么，要保證主軸的安全旋轉啟動，一定要做好與主軸連接卡盤的防護。同時，安裝工件時切不可將卡盤扳手遺落在卡盤上，工件夾緊無誤后，方可啟動主軸。但有時，如何提醒操作者操作失誤或者避免不安全的操作規范，除了常規的安全操作規程培訓外，還要對主軸上卡盤端進行安全防護的設計。正是基于ＣＡ６１４０車床主軸安全啟動的要求，作者進行了其機電聯控的主軸安全啟動的裝置設計。

１.主軸電機的控制電路與主軸啟停機構分析

（１）主軸電機的控制電路

查閱ＣＡ６１４０車床的電氣圖冊，可知其主軸電機的啟停控制線路如圖１所示［１］。啟動主軸，首先打開電箱門，接通空氣開關ＱＦ０、ＱＦ１。其次，按床鞍按鈕板上綠色啟動按鈕ＳＢ２，正向接觸器ＫＭ１得電吸合，主觸點閉合，使車床主軸電機Ｍ１正轉。按下急停按鈕ＳＢ１，主軸電機停止；停止主軸，則按紅色急停按鈕ＳＢ１，ＫＭ１失電釋放，主軸電機Ｍ１停止旋轉.

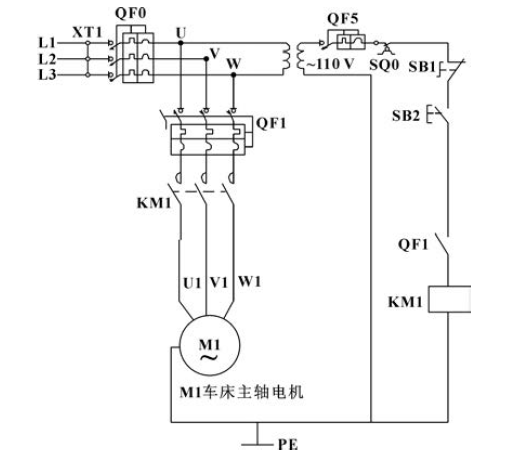

圖１　ＣＡ６１４０車床主軸啟動控制線路

（２）主軸的啟停機構

車床上主軸的啟停，主要是通過摩擦雙向（左和右）離合器的離合與主軸電機進行動力傳遞。離合器的左、右結合或脫開的操縱如圖２所示［２］。當向前扳動操縱手柄１時，連桿４在聯接件２的順時針運動下向后移動，使曲柄５帶動曲柄軸７順時針轉動。而曲柄軸和齒扇７是一體部件，使得齒扇７順時針轉動。借助杠桿作用，使得左離合器摩擦片壓緊，主軸正傳。由于左離合器摩擦片多，傳遞轉矩較大，通常用于切削加工。反之，當向后扳動操縱手柄１時，右離合器壓緊，主軸反轉。當操縱手柄１處于中間位置時，離合器脫開，主軸停止轉動。

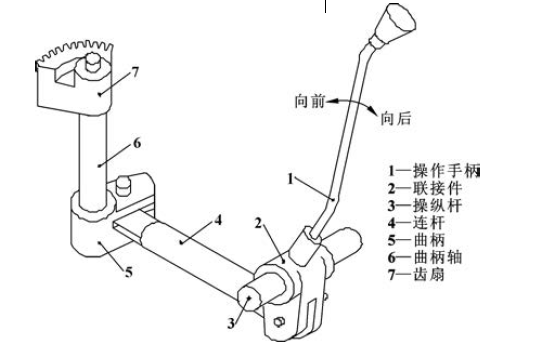

圖２　ＣＡ６１４０車床正反轉操縱機構

２.機－電聯控的工作過程分析

依據ＣＡ６１４０車床的主軸電機的控制線路和主軸

３.主軸電機的安全控制電路

從主軸安全正、反轉以及停轉的工作過程分析，設計了如圖３所示的主軸電機安全啟動控制電路［４］。

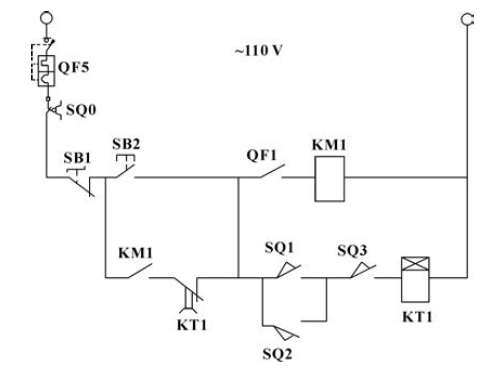

圖３　主軸安全啟動電機控制線路

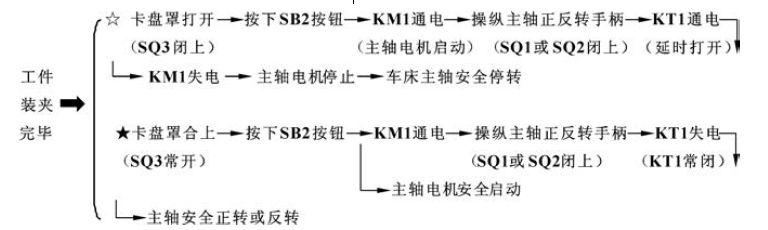

其控制過程是這樣的：按床鞍按鈕板上綠色啟動按鈕ＳＢ２，正向接觸器ＫＭ１得電吸合，主觸點閉合，使車床主軸電機Ｍ１正轉。接下來，當扳動操縱手柄１時（如圖２），無論向前還是向后（即行程開關ＳＱ１或ＳＱ２閉合），此時，一種情況是卡盤罩未操作到位，行程開關ＳＱ３會因安全裝置的碰觸（未操作到位）處于閉合狀態。這樣，延時繼電器ＫＴ１得電，的啟停機構分析，要想機－電聯控，實現主軸的安全啟動，考慮到改造成本和安裝方便，采用機床上通用的行程開關作為一個機電聯控的部件。同時，為了行程開關在使用過程中接觸靈敏、微動開關快速動作且阻力小，通過對其技術要求進行對比分析，決定采用滾輪式行程開關［３］。從主軸電機的主回路可知，要想控制線路能使主軸電機啟停，就必須使ＫＭ１得電或失電。此外，要實現主軸的旋轉安全，必須在主軸卡盤端設置一個安全裝置，檢查其是否操作到位的行程開關（ＳＱ３）。同時，在安全裝置未操作到位時，主軸的啟停機構不能將主軸旋轉起來，那就必須在主軸啟停機構中設置行程開關。考慮主軸正、反轉情況，需設立２個并聯的行程開關（ＳＱ１、ＳＱ２）對應控制。綜合以上這些工況可知，要想實現主軸啟動的機－電聯控，其基本的工作過程如下：

延時開關ＫＴ１延時打開，ＫＭ１失電，主軸電機停轉。但延時繼電器的延時時間須小于主軸啟動時間［５］；另一種情況就是卡盤罩操作到位，行程開關ＳＱ３打開，扳動操縱手柄１（如圖２），行程開關ＳＱ１或ＳＱ２閉合，ＫＴ１失電，延時開關ＫＴ１常閉，ＫＭ１開關自鎖，保證ＫＭ１得電，主軸電機正轉，主軸安全回轉。此外，急停按鈕ＳＢ１能及時使主軸電機停止。

４.主軸安全啟動機構的結構與使用過程

根據夾具設計規范［６］，設計了一套適合主軸機－電聯控的輔助裝置，結構如圖４、圖５所示。下面結合裝置簡圖來具體說明其使用過程與功能。

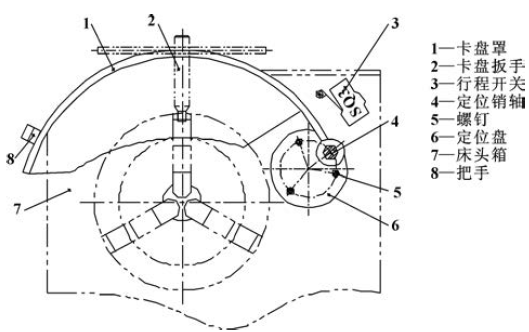

圖４　卡盤罩裝置

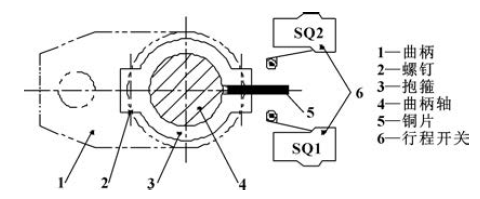

圖５　操縱機構裝置

（１）卡盤罩裝置

如圖４所示，先將定位盤６按照裝配圖要求，用螺釘５聯接于床頭箱７上。定位盤６上的螺釘孔預制，在床頭箱７上的安裝位置按照定位盤６上聯接孔孔位配做。將定位銷軸４放入卡盤罩１的旋轉中心，如圖４中定位銷軸４所在位置。接著將定位銷軸４的螺紋端擰入定位盤６上的定位內螺紋中。需要注意的是，定位銷軸４的非螺紋端要留卡盤罩１的定位臺階，以防卡盤罩１脫落，且保證卡盤罩１在把手８的手動旋轉下，靈活自如。同時，在卡盤罩１使用時，為了防止作者將卡盤扳手遺落在卡盤上，特在卡盤罩上進行了一個“防呆” 設計。即未取卡盤扳手２時，卡盤罩１不能合上，以提醒操作者，保證操作的規范性。卡盤罩１防護時，內側是通過弧形面搭在卡盤內側軸圓弧面上，既起支撐作用，又對卡盤罩１起著防軸向移動的作用。行程開關３（ＳＱ３）通過支架安裝在床頭箱內側，安裝前要與卡盤罩１進行位置配合調試，確保卡盤罩１打開時行程開關３起控制作用。需要注意的是，在抬起或放落卡盤罩１時，不可慣性過大。否則易損壞內側弧形面，或壓壞行程開關３。

（２）操作機構裝置

設計操作機構裝置主要是防止卡盤罩未防護時，通過行程開關ＳＱ１或ＳＱ２的閉合切斷主軸電機。操縱機構裝置如圖５所示。將抱箍３、銅片５按圖示位置定位好后，通過螺釘聯接抱緊于曲柄軸４上，與曲柄軸形成一體。在銅片５的兩側安置行程開關ＳＱ１和ＳＱ２，扳動操縱手柄前、后，確保左、右接觸良好。此外，要保證銅片的接觸剛性，銅片必須具備一定厚度，至少３ｍｍ。

５.結束語

對某院實訓車間的ＣＡ６１４０車床進行改造，經過幾個月的實際使用，改造后的車床完全達到了車床在５Ｓ安全規范方面的要求，效果良好。由此可見，通過對ＣＡ６１４０車床主軸安全啟動改造，既完善了車床的功能，又提高了車床運行的穩定性和安全性，降低了設備的事故率，讓操作者形成良好的車床使用習慣，保障了操作者的人身安全。同時，對企業的設備安全也有一定的價值。

參考文獻：

［１］ＣＡ系列臥式車床使用說明書（電氣部分）［Ｍ］．沈陽：沈陽第一機床廠，２００５．

［２］賈亞洲．金屬切削機床概論［Ｍ］．北京：機械工業出版社，１９９８．

［３］菲舍爾．簡明機械手冊［Ｍ］．云忠，楊放瓊，譯．長沙：湖南科學技術出版社，２００９．

［４］史健芳，陳惠英，李鳳蓮，等．電路分析基礎［Ｍ］．北京：高等教育出版社，２０１２．

［５］齊占慶．機床電氣控制技術［Ｍ］．北京：機械工業出版社，２０００．

［６］陶崇德，葛鴻翰．機床夾具設計［Ｍ］．上海：上海科學技術出版社，１９８９．
