概述

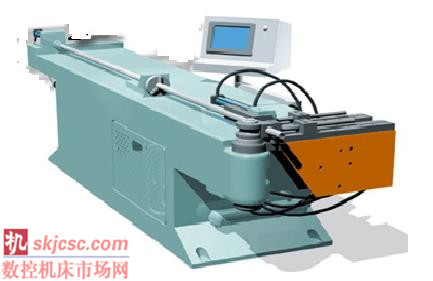

該CNC全自動數控彎管機控制系統采用15"彩色觸摸屏操作顯示,可根據實際輸入的管型數據仿真出三維圖形實現預覽與干涉預覽功能，可以輸入、編輯、儲存和顯示各種彎管數據和指令。可將X.Y.Z.座標自動轉換成Y.B.C.加工值，同時機器的各個運動坐標(Y、B、C)都在計算機的準確控制之下,可實現全自動有芯彎曲,并具有故障自診斷,斷電記憶,自動潤滑,安全保護等先進功能。彎管機(C軸)、轉管(B軸)、送管(Y軸)均為閉環伺服控制,旋轉運動數控精度為±0.1°,直線運動數控精度為±0.1mm。
特點:
• 采用觸控屏配合可運算型電腦，功能強、擴充性高

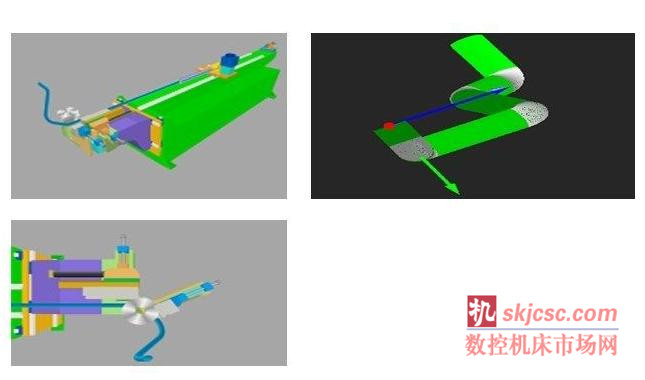

• 具備三維圖形實現預覽與干涉預覽功能
• 分段設定速度，彎管精度高，在實彎時可選用分解動作，觀察干涉點，修改動作，提高效率
• 手動、自動、半循環、全循環等多種功能任意選擇
• 可根據實際設定的管型數據仿真出三維圖形，實現預覽
• 根據彎管檔案可直接動態模擬彎管過程動畫，實際加工 前就能直觀的檢測出干涉，大大降低試彎調試本。
• 大弧度管件加工（推彎功能）
• 任意角度工件一氣呵成，輔推，慢退芯功能，可彎制薄壁彎件
• 每一組彎管動作皆可因不同材質變化設定補償值、速度
• 具自動偵測錯誤及故障功能，并在熒幕顯示，讓操作者容易排除障礙
規格

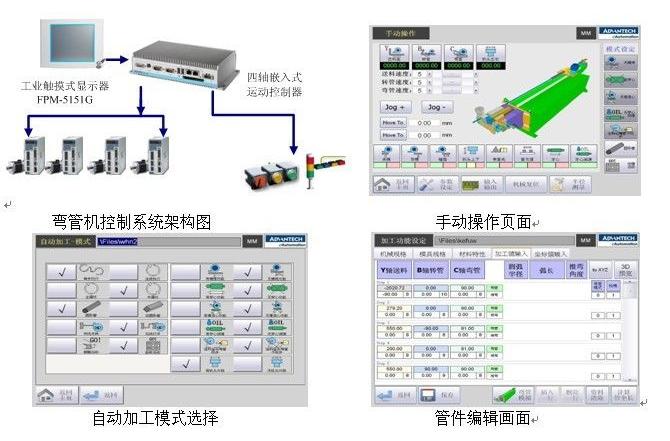

CNC全自動數控彎管機控制系統解決方案（機器人網）
硬件規格：
軸數 4軸(標配) 、3軸
電機類型 伺服電機
數字量輸入 24 路(標配),可擴充64路
數字量輸出 32 路(標配),可擴充64路
顯示端口 15"工規彩色觸摸屏(標配)
軟件規格：
1、分段設定速度，彎管精度高；
2、在實彎時可選用分解動作，觀察干涉點，修改動作，提高效率；
3、可根據實際設定的管型數據仿真出三維圖形，實現預覽；
4、每一組彎管動作皆可因不同材質變化設定補償值、速度；
5、具自動偵測錯誤及故障功能，并在熒幕顯示，讓操作者容易排除障礙；
