基于 FANUC IO LINK 軸的伺服刀庫分度控制
2024-5-10 來源： 通用技術集團大連機床有限責任公司 作者：童文利
摘要：刀庫一般采用減速開關和定位開關組合的方法進行刀套定位，這種控制方法有故障點較多、定位速度不高的缺陷。而伺服電機具有較高的轉速和精確定位的特點，采用 FANUC I/O LINK 軸的 ATC/ 轉臺控制功能，不需外部開關，僅用電機內部編碼器就可以精確定位指令刀套，并且不占用 NC 控制軸數，所以基于 FANUC IO LINK 軸的伺服刀庫分度控制是一種高速、高精度、高可靠性、高性價比的刀庫分度控制方法。
關鍵詞：FANUC I/O LINK 軸；刀庫分度；ATC/ 轉臺控制功能；特殊的柔性齒輪比設定；
FANUC I/O LINK 軸功能具有不占用 NC 控制軸數、控簡便、定位快捷準確的特點，常用于伺服刀庫分度控制，它不需外部設置計數、定位、原點開關，減少了發生故障的環節。本文以 MDH 系列臥式加工中心的鏈?zhǔn)降稁鞛槔瑪⑹隽?/font>I/O LINK 軸刀庫的分度原理以及實際工程應用。
1、刀庫結構與基本配置
MDH 系列臥式加工中心的鏈?zhǔn)降稁欤ㄒ妶D 1）采用 I/O LINK i 型 βi SV20 伺服放大器驅動伺服電機 βis8，通過減速器帶動刀庫撥盤撥動刀套旋轉，撥盤每旋轉一周撥動 10 個刀位，減速器減速比為 1：120。伺服放大器接受到 T 指令，指令刀套以最近路徑旋轉定位到刀庫當前位置，電機編碼器反饋刀庫當前位置。
圖 1 刀庫結構簡圖
2、基本參數設置
MDH 系列臥式加工中心的鏈?zhǔn)降稁觳捎貌煌谝酝Ｒ?guī)方法的柔性齒輪比（N/M）的設置。
為了便于觀察和處理，需要每旋轉一個刀位顯示坐標為 10°，對于 60 把刀庫，刀庫旋轉一周則為 600°，那么，設定 PMM 刀位數量 No.68=60，旋轉軸每轉移動量參數No.141=60×10° / 檢測單位 =600000。
基本參數設定數據見表 1。

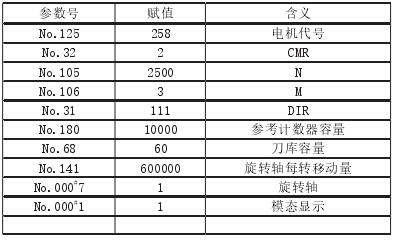

表 1 基本參數表
這 種 柔 性 齒 輪 比 設 置 方 法， 使 刀 具 號 顯 示 比 較 直觀，在更換同型號 40 把刀庫時只需修改參數 No.68=40 和No.141=400000 即可，不需重新伺服初始化，對于調試非常方便。
3、PLC 程序
對于刀庫分度動作，采用 ATC\ 轉臺功能和快捷方式來實現。設置 I/O LINK 軸的首地址為 X29/Y29，Y31 的高四位為功能代碼，低四位為指令數據 1，Y32 雙字（指令數據 2）賦值目標刀套號，Y29.0-Y29.2 為模式選擇信號，Y29.7 為起動信號。

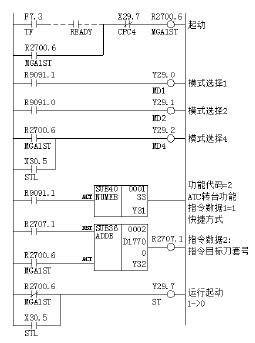

如圖 2 所示，當起動信號置 1 時，設置自動模式、功能代碼、指令數據 1、指令數據 2。Y31 字節的高四位 =（2）HEX=（0010）BIN，Y31 字節的低四位 =（1）HEX=（0001）BIN，所以直接賦值 Y31=(00100001)BIN=(33)HEX。Y32 為指令數據 2等于指令刀套號 D1770。當執行 T7 指令時，旋轉 7 號刀套以最近路徑快速定位到刀庫當前位，刀庫絕對坐標顯示 70000（圖 3），刀庫分度結束。
圖 2 PLC 程序
圖 3 刀庫絕對坐標
4、結語
采用 I/O LINK 軸外部設備控制信號的分度功能控制可以實現高速、高精度的刀庫分度，不需要額外增加計數、定位和原點開關，減少了故障環節，增加了刀庫控制的穩定性，被廣泛采用伺服刀庫分度控制上。此外，I/O LINK 軸還可以應用在托板庫、轉臺的圓周分度和上下料等簡易定位設備的直線位移，是一種性價比較高的運動控制方式。
