領先的磨床制造商采用 NUM 的 Flexium+ CNC 技術
2022-10-20 來源： 作者：
· Palmary Machinery 將 NUMgrind 軟件視為關鍵的產品差異化因素
2022年10月19日 — Palmary Machinery 成立于 1998 年，現已發展成為世界領先的 CNC 磨床制造商之一。公司總部位于臺灣臺中，擁有近 200 名員工，并經營兩個大型生產設施，占地面積超過 20,000 平方米。其生產各種制造自動化設備 —— 包括無心磨床、外圓磨床、內圓磨床、立式磨床和平面磨床 —— 通過廣泛的銷售和支持網絡銷往世界各地。公司的主要市場在美國、歐洲、中國大陸、中國臺灣和日本。目前，有超過 6,800 臺 Palmary 磨床被投入日常使用，生產近 4,000 種不同類型的零部件。
Palmary Machinery 的自動磨床傳統上基于 Fanuc 和 Fagor 等制造商生產的 CNC 系統。然而，早在 2017 年，在 Palmary 收購了另一家專門從事 CNC 刀具和磨床的臺灣公司 Top Work Industry 之后，它開始意識到 NUM 刀具磨削軟件的獨特優勢。
正如 NUM 臺灣總經理 Johnny Wu 所解釋的：“多年來，Top Work 和 NUM 合作非常成功。其許多產品都基于 NUM 的 Flexium+ CNC 平臺，并使用我們的 NUMROTO 軟件，這讓 Palmary 對 NUM 技術產生良好的印象。當我們在 2020 年為 NUMgrind 添加非圓磨削功能時，Top Work 立即提請母公司關注這一開發成果。在對軟件和主機 Flexium+ 平臺進行全面評估后，Palmary 選擇在其 CAM 系列外圓磨床中采用 NUM 的 CNC 系統。”
Palmary 于 2020 年推出 CAM 系列 CNC 外圓磨床。磨床獲得了相當高的贊譽，并贏得了享有盛譽的第 28 屆臺灣精品獎。該系列現在包括四種型號，提供從 250 mm到 1000 mm的工件長度容積選擇，用于各種自動化制造應用，例如凸輪軸、曲軸、凸輪和偏心軸的生產。

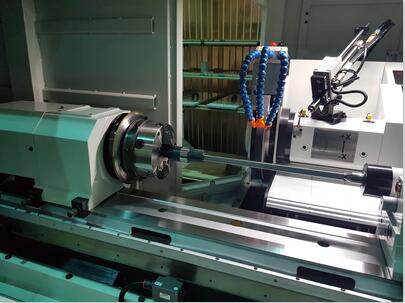

OCD-32100CAM 外圓磨床
Palmary 總經理 Tiger Wang 表示：“到目前為止，我們在 CAM 系列機床中使用的 CNC 系統，需要我們的客戶使用第三方軟件來生成磨削路徑。然而，NUM 的 CNC 技術提供了一個完整的、完全集成的解決方案。這有幾個重要的優點。它有效地為我們提供了機床的 CNC 硬件和軟件的“一站式商店”，為機床操作員提供了符合人體工程學的統一 HMI（人機界面），并為定制和未來開發提供了相當大的靈活性。”
第一臺配備 NUM CNC 技術的 Palmary 機床是 OCD-3260CAM 外圓磨床。該機床可加工重達 150 kg 和長達 600 mm 的工件，采用直驅主軸電機（C 軸）、帶精密角度解碼器的無刷伺服電機，用于動態控制磨削位置（Z 軸），以及帶精密光學刻度的直線電機，用于非常精確地控制砂輪進給（X 軸）。三個電機均由 NUM MDLUX 驅動器驅動。
NUMgrind 軟件助力實現非圓磨削的完全自動化

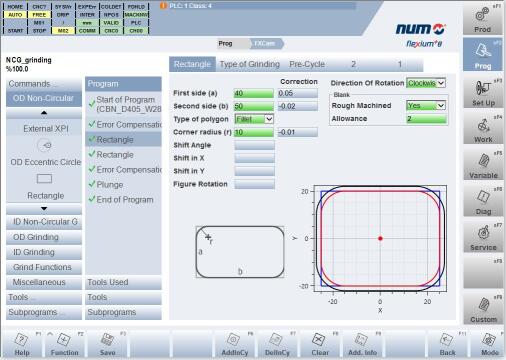

機床的新控制器包括 NUM Flexium+ CNC 系統，帶有 FS153 操作員面板和 MP06 機床面板。該系統的 NUMgrind 軟件有助于實現非圓磨削的完全自動化。操作員只需通過 HMI 確定工藝順序，并輸入必要的磨削數據。HMI 由包含 15 種預定義外部形狀的綜合庫支持，包括偏心圓、六邊形、五邊形、多邊形、勒洛三角形和菱形，進一步簡化了編程。Palmary 客戶還可以以標準 DXF 文件的形式導入他們選擇的任何定制輪廓，而無需使用第三方 CAD/CAM 軟件。
從左至右：NUM 亞洲首席戰略官 Adrian Kiener 先生，NUM 臺灣總經理 Johnny Wu 先生和 Palmary 總經理 Tiger Wang 先生
NUMgrind 使機床操作員能夠在 XY 平面中定義工件的閉合形狀。隨后通過插補或同步 X 軸與 C 軸來執行磨削。Flexium+ CNC 系統的 NCK 將輪廓從 XY 平面轉換為 XC 平面，并在考慮砂輪直徑的情況下計算相應的補償和進給運動。速度曲線也進行了轉換，以便自動調整速度和加速度，以適應機床的物理屬性。
