載重汽車的制造解決方案：埃馬克展示適合商用車領域大型制動鼓的緊湊型制造解決方案
2021-6-17 來源：埃馬克 作者：-
載重汽車是全球貨運中使用最為廣泛的運輸方式。在德國，有超過 71％的貨物是通過載重汽車運輸的；而在美國，這一份額甚至達到 72.5％。僅2019 年一年，德國載重汽車運輸貨物的總重量就超過 32 億噸；美國同年的載重汽車運輸量達到 118 億噸，是德國的四倍之多——而且這一數字還在世界范圍內呈上升趨勢。很明顯，盡管受到來自鐵路運輸、水運和空運的挑戰，使用載重汽車的陸路運輸仍然是物流行業最重要的運輸手段。制造商當然也感受到需求增加而帶來的影響，因此一直在尋找一種適合這一領域的高效、可靠的制造解決方案。所以，當一家領先制造商詢問埃馬克公司是否可以利用其在汽車行業中積累的專業知識和經驗制造載重汽車所需的制動鼓時，埃馬克并不需要考慮太長時間即給出答案。
埃馬克以其緊湊型制造解決方案而聞名。這主要歸功于埃馬克機床極高的自動化程度和上下料機床的立式結構。憑借這兩項優勢，就能將機床非常緊湊地布置在加工單元中，然后根據所需產量輕松復制加工單元。在設計載重汽車制動鼓生產線時，埃馬克也應用了上述設計理念，并最終設計出一套只需要三道工序就能完成整個加工過程的解決方案。

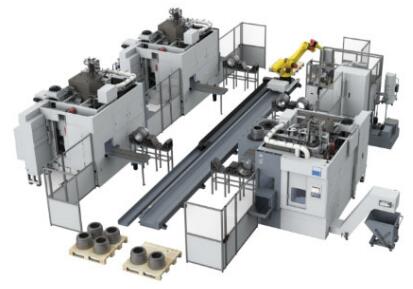

只需三道工序就能完成載重汽車制動鼓的整個加工
一套已經過完美調試、可實現最高生產率并且完全出自一手的系統。機床、機械手搬運系統和自動化流程，還有各種外圍設備、夾具、刀具以及各種工藝技術——全部都已經過埃馬克專家的優化。
公司對整套生產系統進行優化和精簡，以達到通過最簡單的工藝方法實現最大化功能性的目的。對于這套生產系統，最應強調的一點就是所有技術和產品全部出自一手：機床（只使用埃馬克 VL 8 切削車床）、機械手搬運系統和自動化流程，還有各種外圍設備、夾具、刀具以及各種工藝技術——并且全部都已經過埃馬克專家的優化。客戶最終得到的是一套經過完美調試、可實現最高生產率的系統。另外，埃馬克還全面負責整個售后。
無論牽涉到哪一種組件，客戶只需致電埃馬克服務部門，所有后續事務便會由埃馬克服務部門全面接管——對于許多客戶而言，這是一項極大的優勢。
但整個加工過程具體如何實現？

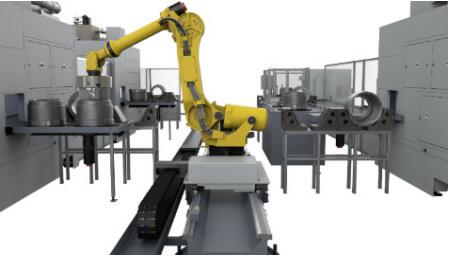

機械手導軌系統可以在達到最高性能的同時提供最高的自由度。
首先，用托盤將毛坯件運送到位。從這里開始，便由高度靈活的工件輸送系統接管整個工件的運送。埃馬克決定使用機械手導軌系統來完成這項任務，因為這種解決方案可以在達到最高性能的同時提供最高的自由度。在OP 10 中，由于節拍時間在兩臺機床上同時執行，因此可同時完成制動鼓第一面內部和外部的整個車削過程。

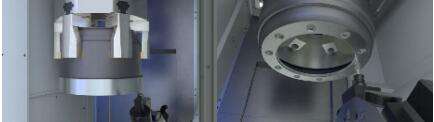

在 OP 10 中，可同時完成制動鼓第一面內部和外部的整個車削過程。在OP 20 中則可以完成制動鼓螺栓安裝面的加工，并鉆出螺紋孔。
在從 OP 10 到 OP 20 之間會將工件翻轉；然后就可以進行 制動鼓安裝面的加工，并鉆出螺紋孔。這可以使用動力刀塔進行；這種刀塔上既可以裝入普通刀具，也可以裝入動力刀具。最后在 OP 30 中進行動平衡處理，這一道工序同樣也是在由埃馬克自行研發的系統上進行。在將成品件放置到成品件托盤上之前，在這套靈活的系統中還可以添加一個額外的工位，例如測量工位。在埃馬克 VL 8 機床上可作為選項配備測量頭，用于在過程前后進行相關的測量。因此，在本例中并不需要設計添加上述測量工位。

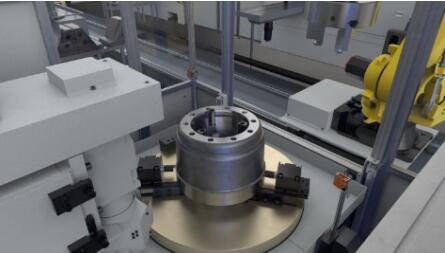

最后在 OP 30 中進行動平衡處理，這一道工序同樣也是在由埃馬克自行研發的系統上進行。
用于加工載重汽車制動鼓的理想車床
這套加工系統中所使用的 VL 8 機床基于埃馬克成功的 VL 系列。機床卡盤直徑為 500 mm，因此上下料主軸可以抓取直徑最大 400 mm 的工件。加工時，直接驅動的主軸可提供 60 kW 的驅動功率及高達 1,220 Nm 的扭矩。這樣它就能為快速加工制動鼓提供足夠的切削性能。機床床身采用聚合物混凝土 Mineralit 制成。因此，它可以保證加工過程低振動，從而確保較長的刀具壽命和極高的加工質量。就像 VL 系列的每一臺機床一樣，VL 8 上也配備埃馬克自己的直驅動力刀塔，這種刀塔上可裝備 12 個車削刀具或可選多達 12 個動力鉆削和銑削刀具。所有直線軸中都配備光柵尺，可確保最大的長期工件加工精度和最高的加工可靠性。
物聯網就緒
從 2021 年起，埃馬克交付的 VL 系列機床上都將配備可立即使用的物聯網。這意味著，每臺機床在供貨時均已預裝工業 PC 機。這樣，客戶就能隨時輕松啟用通過數據進行控制的生產方式。對某些人來說，這聽起來就像是未來的夢想，但在埃馬克，我們確信在未來幾年中，這一領域的需求將會大大增加。從今年初開始，這一方面的需求其實已經在持續上升。 埃馬克通過這種制造解決方案表明：簡單性、生產率和靈活性并非相互排斥的。作為機床制造商，埃馬克結合在數據分析領域積累的專業知識和經驗，將自己定位成正面臨向電力驅動系統轉型挑戰的整個行業的強大合作伙伴。埃馬克早已準備好迎接這一挑戰。
