歐洲機床智能制造匯編（二）
2018-9-18 來源： OK智能制造 作者：--
意大利倍珞蒂Belotti復合材料和鋁合金加工設備
意大利倍珞蒂Belottigs于1979年由Luciano Belotti先生創立。有著高鐵\飛機\汽車\造船行業完美解決方案：
*復合材料加工

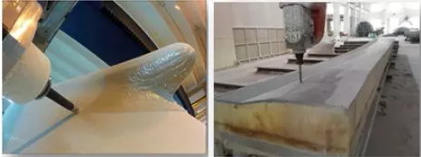

*油泥代木加工
*泡沫加工
*碳纖維加工
*鋁合金加工

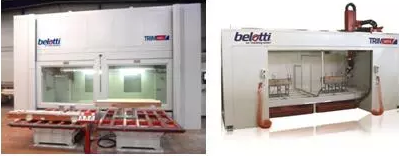

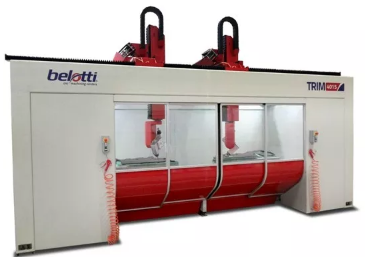

? 意大利倍珞蒂BelottiTRIM機型
■ 穩固、精密且絕對可靠，新型TRIM機型是加工塑料和復合材料的最佳機型。TRIM加工中心易于進入加工區域，方便上下料。TRIM系列加工中心可以滿足任何加工速度和質量。在眾多的選項中，自動上下料系統（旋轉工作臺或雙工作臺）可以快速夾緊工件，節約寶貴時間。
■ 軸
X:2,5m/4,0m/5,5 m , 速度 80m/分鐘
Y:1,5m/1,6/2,2m , 速度 80m/分鐘
Z:最大達1,1 m, 速度 60m/分鐘
■ 主軸最大可達12 kW和36.000rpm
■CNC Siemens 840D, Fanuc 31iB5, Osai Open M
■ 精度: 小于0,05mm/m 所有直線軸, +/-20 arc/sec 所有直線軸
旋轉式:從2到4電主軸，從1kw到4kw。可以實現快速刀具轉換，少于2秒。
雙臺面，固定臺面和旋轉臺面: 避免停機時間增加加工效率是我們的強項。
配備4個電主軸的加工單元
鋁合金真空臺面帶T型槽

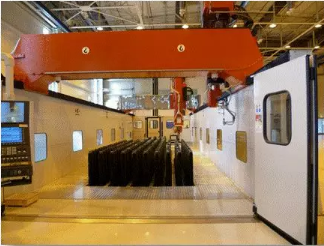

2個獨立龍門架用于聯合加工

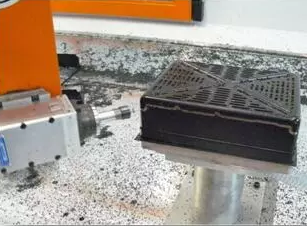

電機和自動換刀系統

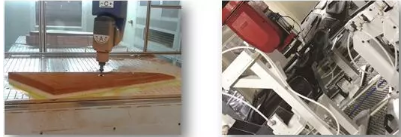

蜂窩材料塑形
加工大尺寸熱塑材料
加工飛機內飾塑料材料
聯系電話：135-0128-2025

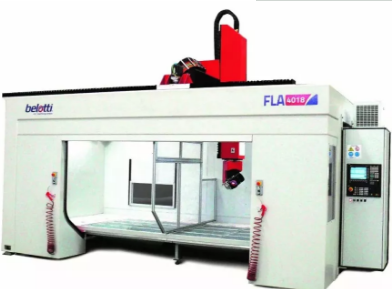

? 意大利倍珞蒂BelottiFLA機型
■ 最新一代的FLA機型集合了移動龍門加工中心的高速銑削能力。每個軸的高動態精度可以滿足任何加工需求。80 m/分鐘進給速度和最大可達0.8 g的 X -Y -Z軸加速能力使機床有能力加工任何塑料、復合材料例如樹脂和木頭及輕金屬。
■ 軸
X:3m/4m/5,5m/6,5m/9m/12m, 速度80m/min
Y:1,8m/2,6m/3,2m/5,6m, 速度80m/min
Z:0,9m/1,3m/2,0m, 速度60m/min
■ 主軸15kW轉速24.000或20 kW轉速28.000 rpm
■ CNC Siemens 840D, Heidenhain iTNC530, Fanuc 31iB5,Osai Open M
■ 精度: 所有直線軸小于0,03mm/m, 所有旋轉軸+/-12 arc/sec f

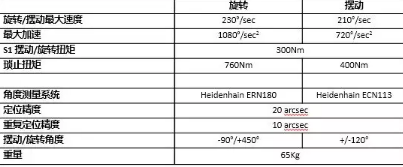

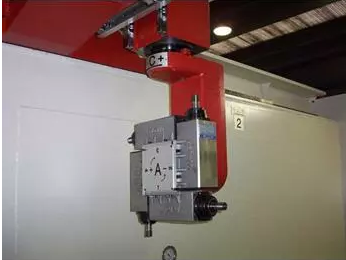

高性能頭架: 更高強度和更高精度應用于高端加工

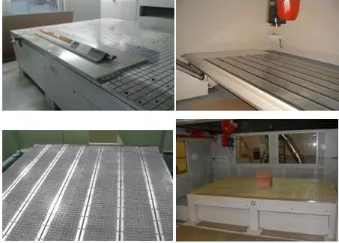

傳統鑄鐵臺面，鋁合金真空臺面或T型，夾持系統槽適用于任何工件。

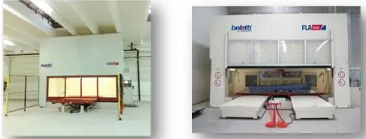

在標準固定臺面之外，還可添加特殊上下料系統，可提供旋轉臺面或雙臺面。

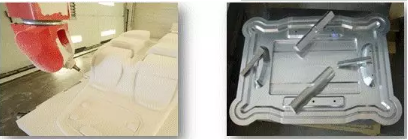

蜂窩材料銑削汽車碳纖維材料銑削
鋁合金銑削樹脂材料銑削

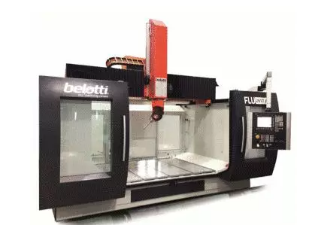

? 意大利倍珞蒂BelottiFLU系列
■ 新型FLU機型采用整體型結構防止震動隊機床帶來的影響，專用于高速加工樹脂模型和鋁合金模型，特殊的機床設計方便操作人員進入加工區域，可以使用吊車裝載工裝或零件。
■ 軸
X: 2,6m/4,0m,速度80 m/min
Y: 1,7m/3,2m,速度m/min
Z: 1,0m/1,3m, 速度60 m/min
■ 主軸15kW轉速24.000或20 kW轉速28.000 rpm
■ 定位精度: 所有直線軸小于0,03 mm/m，所有旋轉 +/-12 arc/sec

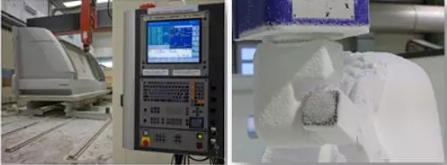

全封閉罩殼

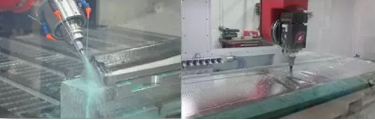

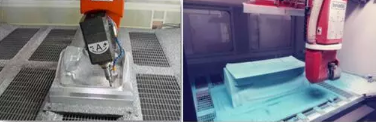

鋁合金模型加工樹脂模型加工
碳纖維材料加工及冷卻5-軸精加工鋁合金飛機機翼
? 意大利倍珞蒂BelottiNAVY機型
■ NAVY 機型是先進的5軸加工中心專門為船舶工廠而設計，大范圍的模具加工能力可以滿足任何尺寸和技術的需求。機床有多種用途，可以加工汽車模具、高鐵、切割船體甲板、玻璃鋼零件、高抗力復合材料。
■ 軸
X:從4m 到 60 m, 速度80 m/min
Y:從4,2m到 8,8m, 速度m/min
Z:從2m到 6,8 m, 速度m/min
■ 主軸 :15Kw 或 22Kw, 最大轉速 36.000 rpm
■ CNC Siemens 840D, Heidenhain iTNC530, Fanuc31iB5, Osai Open M
■ 精度: 所有直線軸小于0,05 mm/m，所有旋轉軸 +/-12 arc/sec

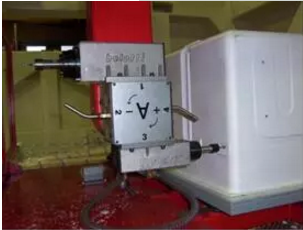

高性能頭架: 高精度和高強度適用于高端加工

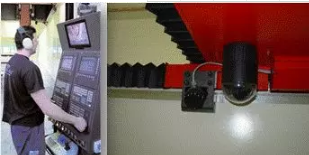

CCTV: 當人的眼睛無法看到時，使用機床可視系統
雙主軸結構，提供加工效率
在線測量，保證加工精度

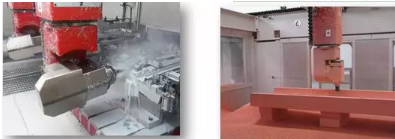

環氧樹脂加工風電葉片加工
甲板加工5 軸銑削塑料泡沫塊

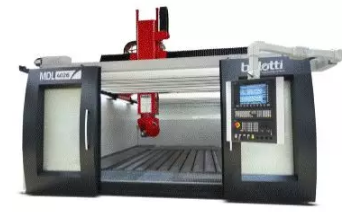

? 意大利倍珞蒂BelottiMDL系列機型
■ MDL系列機型可以保證在加工模具、產品原型或大尺寸鋁合金／復合材料航空零件的最大加工能力。5-軸頭架配備扭矩電機，直線軸光柵尺和高剛性機床結構，保證加工質量和加工精度。
■ 軸
X: 從 4,0m 到 30m，速度 50 m/min
Y:從2,6m到7,5m，速度 50 m/min
Z從1,5m到4,5m，速度 30 m/min
■ 主軸
從 20kW到 42kW，從 20.000rpm到30.000 rpm
■ 精度:
所有直線軸小于0,015mm/m，所有旋轉軸 +/-10arc/sec
■ 機床直線軸的運動通過動力充足的齒輪齒條驅動，軸的每側各配備兩個帶有預載力的伺服電機，Y軸Z軸由滾珠絲杠驅動，直徑50mm。
■ 所有的軸都配備高精度帶有預載力的滑塊，截面45mm。Z軸帶有液壓平衡系統和停止裝置防止電壓下降的時候Z軸下落損壞機床。
MDL用于純銑削或混合加工:是銑削和水刀之間的最佳組合
2個獨立銑頭
2個獨立龍門架: 銑刀和水刀

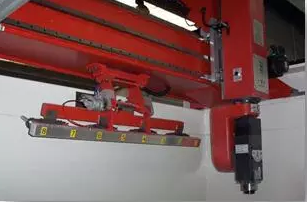

萬用工裝系統
銑削模型鋁合金銑削

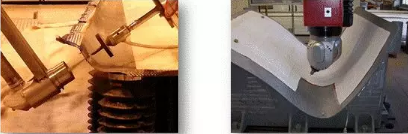

飛機零部件水刀切割飛機零部件切割
MDL系列機型有兩個獨立的橋，分別用于銑刀和水刀加工，配備UVF工裝用于航空工業。Bellotti在銑削和水刀系統的卓越經驗使得Belotti成為混合加工行業領頭者，波音和土耳其航空工業均使用Belotti大尺寸雙獨立橋式帶有銑削和水刀功能的機床加工碳纖維材料機翼、飛機方向舵、穩定翼和部件修整加工。
